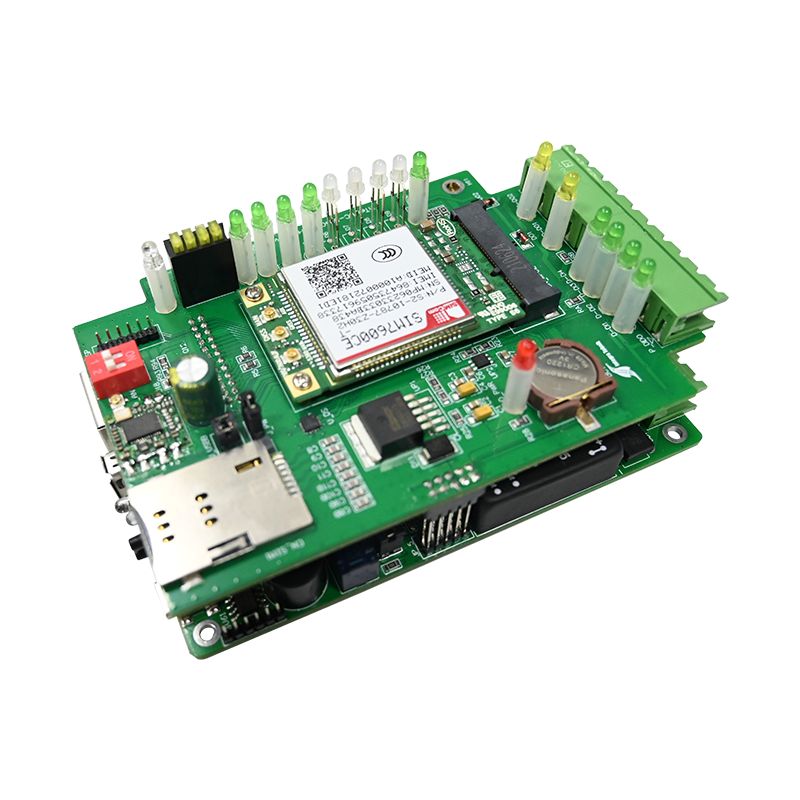

Access Control PCBA

UNIXPLORE အသုံးပြုခွင့်PCBA ထိန်းချုပ်ပါ။လုံခြုံရေးပစ္စည်းအမှတ်တံဆိပ်များ၊ ဝင်ရောက်ထိန်းချုပ်မှုစနစ်ပေါင်းစည်းသူများနှင့် ယုံကြည်စိတ်ချရသောနှင့် အတိုင်းအတာရှိသော အီလက်ထရွန်းနစ်ဝင်ရောက်ထိန်းချုပ်မှုဖြေရှင်းချက်များကို ရှာဖွေနေသည့် ဉာဏ်ရည်ထက်မြက်သောတည်ဆောက်မှုဖြေရှင်းချက်ပံ့ပိုးပေးသူများအတွက် တီထွင်ဖန်တီးထားသည်။ ဤစီးပွားဖြစ်အဆင့်ဝင်ရောက်ထိန်းချုပ်မှု PCBA သည် လျင်မြန်သောအထောက်အထားစိစစ်ခြင်းလုပ်ဆောင်ခြင်း၊ တည်ငြိမ်သောပြန်ပို့ထိန်းချုပ်မှု၊ ကုဒ်ဝှက်ထားသောဆက်သွယ်ရေးနှင့် လိုက်လျောညီထွေရှိသော အော့ဖ်လိုင်းစီမံခန့်ခွဲမှုတို့ကို ကျစ်လစ်ပြီး တာရှည်ခံ PCB ပလပ်ဖောင်းအဖြစ် ပေါင်းစပ်ထားသည်။

Access Control PCBA ဆိုတာဘာလဲ။

ဝင်ရောက်ထိန်းချုပ်မှု PCBA သည် ကတ်စာဖတ်သူများ၊ ကီးဘုတ်များ၊ ဇီဝမက်ထရစ်စကင်နာများနှင့် တံခါးထိန်းချုပ်ကိရိယာများအတွင်းရှိ အီလက်ထရွန်းနစ်ဦးနှောက်ဖြစ်သည်။ ၎င်းသည် အထောက်အထားအချက်အလက်များကို လုပ်ဆောင်ပေးခြင်း၊ အထောက်အထားစိစစ်ခြင်းဆိုင်ရာ ဆုံးဖြတ်ချက်များ ပြုလုပ်ခြင်းနှင့် လော့ခ်ဖွင့်စက်များကို အစပျိုးပေးသည်။ ယေဘူယျရည်ရွယ်ချက် ဘုတ်များနှင့် မတူဘဲ၊ PCBA သည် လုံခြုံရေးအဆင့် ကုဒ်ဝှက်ခြင်း၊ ကျရှုံးမှု အန္တရာယ်ကင်းသော relay logic နှင့် ခဏတာ ပြတ်တောက်မှု မရှိသော ပါဝါကို ကိုင်တွယ်ရပါမည်။

မှားယွင်းသောဝင်ရောက်ခွင့်ထိန်းချုပ်မှု PCBA ကိုရွေးချယ်ခြင်းသည် သော့ချိတ်ပျက်ကွက်ခြင်း၊ စစ်ဆေးရန် စက္ကန့်ပိုင်းကြာသောအထောက်အထားများ၊ သို့မဟုတ် ယာဉ်ကြောများသောအချိန်များတွင် စနစ်လော့ခ်ချခြင်းကို ပြီးမြောက်စေပါသည်။

Access Control PCBA ၏ အဓိကလုပ်ဆောင်ချက်များ

• အထောက်အထားစာဖတ်ခြင်း – Wiegand၊ OSDP သို့မဟုတ် RFID/hid card readers များမှ အမှတ်စဉ်ထည့်သွင်းခြင်း
• စစ်မှန်ကြောင်းအထောက်အထားပြခြင်း - Onboard ဒေတာဘေ့စ် (အော့ဖ်လိုင်း) သို့မဟုတ် host controller သို့ relay
• Relay ထိန်းချုပ်မှု - သံလိုက်သော့ခတ်ခြင်း သို့မဟုတ် လျှပ်စစ်ဒဏ်ခတ်ခြင်းအတွက် ခြောက်သွေ့သောအဆက်အသွယ်အထွက်များ
• အဝင်အထွက်စောင့်ကြည့်ခြင်း - တံခါးတည်နေရာအာရုံခံကိရိယာ (ရိဒ်ခလုတ်) နှင့် တောင်းဆိုရန်-ထွက်ပေါက် (REX) ခလုတ်
• Anti-tamper detection - အကွက်ဖွင့်အာရုံခံကိရိယာနှင့် မှတ်ဉာဏ်ကို ထိပါးခြင်းမှ ကာကွယ်ပေးခြင်း။

ရိုးရိုး Apလျှောက်လွှာများ

အသေးစိတ်နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အောက်ဖော်ပြပါ သတ်မှတ်ချက်များသည် ရုံးခန်းများ၊ တိုက်ခန်းများနှင့် စက်မှုလုပ်ငန်းသုံး အဆောက်အဦများအတွက် သင့်လျော်သော စီးပွားဖြစ်အဆင့် ဝင်ရောက်ထိန်းချုပ်မှု PCBA ကို ကိုယ်စားပြုပါသည်။

လျှပ်စစ်လက္ခဏာများ

Input နှင့် Output Interface များ

Memory နှင့် User Capacity

ရုပ်ပိုင်းဆိုင်ရာနှင့်ပတ်ဝန်းကျင်

• ဘုတ်အရွယ်အစား - 85mm x 55mm (စံ) သို့မဟုတ် 100mm x 70mm (အကာအရံများပါရှိသော)
• တပ်ဆင်ခြင်း- 3.5 မီလီမီတာ အပေါက်လေးပေါက်
• လည်ပတ်အပူချိန် - -20°C မှ +65°C
• သိုလှောင်မှုအပူချိန် - -40°C မှ +85°C
• စိုထိုင်းဆ ခံနိုင်ရည် – 10% မှ 90% RH ( condensing မဟုတ်)
• ဘက်ထရီအရန်သိမ်းဆည်းခြင်း - ရွေးချယ်နိုင်သော 3.7V Li-ion သို့မဟုတ် 12V lead-acid အားသွင်းပတ်လမ်း

လုံခြုံရေးအင်္ဂါရပ်များ

• ကုဒ်ဝှက်ခြင်း - OSDP ဆက်သွယ်ရေးအတွက် AES-128
• Tamper detection - အလုံပိတ်ဖွင့်ပြီး relay လော့ခ်ချခြင်းနှင့် နှိုးစက်အထွက်ကို အစပျိုးသည်။
• Watchdog timer - ပရိုဆက်ဆာလော့ခ်ချပြီးနောက် 5 စက္ကန့်အကြာ အလိုအလျောက်ပြန်လည်သတ်မှတ်ပါ။
• ဖလက်ရှ်မမ်မိုရီကာကွယ်မှု - boot တွင် Checksum စစ်ဆေးခြင်း။

ဒီ Access Control PCBA ကို ဘယ်လို နှိုင်းယှဉ်မလဲ။

Access Control PCBA FAQ

ဤမေးခွန်းသုံးခုကို လုံခြုံရေးစနစ်ပေါင်းစည်းသူများ၊ စက်ရုံမန်နေဂျာများနှင့် ဟာ့ဒ်ဝဲအင်ဂျင်နီယာများက ဝင်ရောက်ထိန်းချုပ် PCBA ဖြေရှင်းချက်များအား အကဲဖြတ်ကာ မေးမြန်းထားသည်။

မေးခွန်း 1- access control PCBA တွင် fail-secure နှင့် fail-safe relay configurations အကြား ကွာခြားချက်ကား အဘယ်နည်း။

အဖြေ-ကွာခြားချက်သည် ဓာတ်အားပြတ်တောက်ချိန်တွင် တံခါးသော့ခတ်ခြင်း သို့မဟုတ် လော့ခ်ချခြင်းရှိမရှိ ဆုံးဖြတ်ပေးသည်။ Fail-secure ( power-to-open ဟုခေါ်သည်) ဆိုသည်မှာ တံခါးသော့ဖွင့်ရန်အတွက် relay အား အားဖြည့်ပေးရမည်ဖြစ်သည်။ ပါဝါဆုံးရှုံးသွားသောအခါ၊ တံခါးကိုသော့ခတ်ထားသောကြောင့် relay သည် ၎င်း၏ငြိမ်သောအခြေအနေသို့ပြန်သွားပါသည်။ လုံခြုံရေးတံခါးများ၊ ဆာဗာခန်းများနှင့် ကျူးကျော်သူများကို အလွယ်တကူထွက်ရန်ထက် ပိုအရေးကြီးသည့် ငွေသားကိုင်တွယ်သည့်နေရာများအတွက် ၎င်းကို အသုံးပြုသည်။ Fail-safe (power-to-lock) ဆိုသည်မှာ တံခါးကိုသော့ခတ်ရန် relay အား အားဖြည့်ပေးရမည်ဖြစ်သည်။ ပါဝါဆုံးရှုံးသွားသောအခါ တံခါးသည် အလိုအလျောက်သော့ဖွင့်သည်။ ၎င်းသည် အရေးပေါ်ထွက်ပေါက်များ၊ လှေကားတံခါးများနှင့် ဓာတ်အားပြတ်တောက်စဉ်အတွင်း လူများလွတ်မြောက်ရမည့်အပြင်ထွက်လမ်းကြောင်းများအတွက် မီးသတ်ကုဒ်များ လိုအပ်သည်။ ဝင်ရောက်ထိန်းချုပ်နိုင်သော PCBA ဘုတ်အများစုသည် Form C (COM၊ N/O, N/C) အဖြစ် သတ်မှတ်ထားသော ခြောက်သွေ့သောအဆက်အသွယ် relay ကို ပေးပါသည်။ မလုံခြုံမှုအတွက်၊ လော့ခ်ကို N/O terminal သို့ ချိတ်ဆက်ပါ။ မအောင်မြင်ရန်၊ လော့ခ်ကို N/C terminal သို့ ချိတ်ဆက်ပါ။ မရွေးချယ်မီ ဒေသန္တရမီးကုဒ်များကို အမြဲစစ်ဆေးပါ - NFPA 101 သည် စီးပွားရေးအဆောက်အအုံများရှိ ထွက်ပေါက်တံခါးများအားလုံးတွင် ပျက်ကွက်ခြင်းဘေးကင်းရန် လိုအပ်ပါသည်။ လုံခြုံရေးနှင့် မီးအား လိုက်နာမှု နှစ်မျိုးစလုံး လိုအပ်သည့် တံခါးများအတွက်၊ ပင်မ ချို့ယွင်းပြီးနောက် 4-8 နာရီကြာ ချိတ်ဆက်မှု ထိန်းချုပ်မှု PCBA ကို ပါဝါရှိနေစေမည့် ပျက်ကွက်-ဘေးကင်းသောသော့နှင့် ဘက်ထရီ အရန်အကန့်ကို အသုံးပြုပါ။

မေးခွန်း 2- ဤဝင်ရောက်ခွင့်ထိန်းချုပ်မှု PCBA သည် ကွန်ရက်ချိတ်ဆက်မှုမရှိဘဲ အော့ဖ်လိုင်းအလုပ်လုပ်နိုင်သလော၊ ၎င်းသည် အသုံးပြုသူမည်မျှကို စက်တွင်း၌ သိမ်းဆည်းနိုင်မည်နည်း။

အဖြေ-ဟုတ်ကဲ့။ ဤ PCBA သည် အထီးကျန်မုဒ်တွင် အပြည့်အဝ အော့ဖ်လိုင်းလုပ်ဆောင်သည်။ အသုံးပြုသူအထောက်အထားများ၊ ဝင်ရောက်ခွင့်အချိန်ဇယားများနှင့် ပွဲမှတ်တမ်းများအားလုံးကို onboard flash memory တွင် သိမ်းဆည်းထားသည်။ ပုံမှန်ဖွဲ့စည်းပုံသည် အပိုကုန်ကျစရိတ်မရှိဘဲ ပွဲမှတ်တမ်း 10,000 ဖြင့် သုံးစွဲသူ 1,000 ကို သိမ်းဆည်းထားသည်။ တိုးချဲ့ဗားရှင်း (Firmware မှတစ်ဆင့် နယ်ပယ်အလိုက် အဆင့်မြှင့်တင်နိုင်သော) အသုံးပြုသူ 10,000 နှင့် 50,000 ပွဲများကို ရရှိထားသည်။ အော့ဖ်လိုင်း လုပ်ဆောင်ချက်သည် သုံးစွဲသူများကို ကနဦးတွင် တင်ရန် ပရိုဂရမ်းမင်း စက်ပစ္စည်းတစ်ခု လိုအပ်သည် - သီးသန့် မာစတာကတ် (ပထမကတ် ပရိုဂရမ်ရေးဆွဲထားသည့် စီမံခန့်ခွဲသူ၏ အခွင့်ထူးများကို သတ်မှတ်ပေးသည်)၊ အရန်ထည့်သွင်းမှုနှင့် ချိတ်ဆက်ထားသော ကြိုးတပ်ကီးပတ် သို့မဟုတ် ပြုပြင်သတ်မှတ်မှု ပေါက် (TTL သို့မဟုတ် RS-232) မှတစ်ဆင့် ယာယီလက်တော့ပ်ချိတ်ဆက်မှုတစ်ခု လိုအပ်ပါသည်။ ပရိုဂရမ်ထည့်သွင်းပြီးသည်နှင့်၊ ဝင်ရောက်ထိန်းချုပ်မှု PCBA သည် 50 မီလီစက္ကန့်အောက်အတွင်း ပြည်တွင်း၌ စစ်မှန်ကြောင်းအတည်ပြုခြင်းဆိုင်ရာ ဆုံးဖြတ်ချက်များကို ပြုလုပ်သည်။ cloud မရှိ၊ host PC မရှိ၊ Ethernet cable မလိုအပ်ပါ။ ၎င်းသည် အော့ဖ်လိုင်း PCBA ဒီဇိုင်းများကို အဝေးမှတံခါးများ၊ ဆောက်လုပ်ရေးနောက်တွဲယာဉ်များနှင့် ကွန်ရက်ကြိုးများအသုံးပြုရာတွင် လက်တွေ့မကျသော ရုံးငယ်များအတွက် စံပြဖြစ်စေသည်။ အော့ဖ်လိုင်းဘုတ်အဖွဲ့မှ ဖြစ်ရပ်မှတ်တမ်းများကို ပြန်လည်ရယူရန်၊ သင်သည် လက်ပ်တော့ကို ချိတ်ဆက်ရမည် သို့မဟုတ် သယ်ဆောင်ရလွယ်ကူသော ဒေတာလွှဲပြောင်းကိရိယာကို အသုံးပြုရပါမည်။ အချိန်နှင့်တပြေးညီ စောင့်ကြည့်ခြင်းအား Ethernet သို့မဟုတ် Wi-Fi ဖြင့် ကွန်ရက်ချိတ်ဆက်အသုံးပြုနိုင်သော ထိန်းချုပ်မှု PCBA လိုအပ်သည်။

မေးခွန်း 3- Wiegand reader ကို ဤ access control PCBA သို့ မည်သို့ ကြိုးပေးရမလဲ၊ အမြင့်ဆုံး ကေဘယ်အကွာအဝေးက ဘာလဲ ။

အဖြေ-Wiegand အင်တာဖေ့စ်သည် ဒေတာ 0 (D0)၊ ဒေတာ 1 (D1) နှင့် မြေပြင် (GND) သုံးခုကို အသုံးပြုသည်။ အချို့သောစာဖတ်သူများသည်လည်း +12V ပါဝါလိုအပ်သည်။ ဤဝါယာကြိုးဇယားကို လိုက်နာပါ-

12V တွင် Wiegand အတွက် အမြင့်ဆုံးကေဘယ်အကွာအဝေးသည် ဝါယာကြိုးအညွှန်းနှင့် ကေဘယ်စွမ်းရည်အပေါ် မူတည်သည်-

သောင်တင်၊ အကာအရံရှိသော၊ လိမ်တွဲကြိုးကို ရေဆင်းဝါယာကြိုးဖြင့် အသုံးပြုပါ။ ground loops များကိုရှောင်ရှားရန် access control PCBA အဆုံးတွင်သာ (စာဖတ်သူတွင်ဘယ်တော့မှ) ဒိုင်းကိုမြေကြီးနှင့်ချိတ်ဆက်ပါ။ အဆိုပါကန့်သတ်ချက်များကိုကျော်လွန်သည့်အကွာအဝေးများအတွက်၊ ယုံကြည်စိတ်ချရသော 1,200 မီတာ (ပေ 4,000) သို့ စိတ်ချယုံကြည်စွာရောက်ရှိနိုင်သည့် Wiegand repeater ကိုတပ်ဆင်ပါ သို့မဟုတ် OSDP (RS-485) သို့ပြောင်းပါ။ အပြီးသတ်တပ်ဆင်ခြင်းမပြုမီ ခုံတန်းရှည်ပေါ်ရှိ ကေဘယ်ကြိုးရှည်ဖြင့် အမြဲစမ်းသပ်ပါ - အချက်ပြမှုပြိုကွဲခြင်းသည် ဆိုက်ပေါ်တွင် အမှားရှာရခက်ခဲသော ပြတ်တောက်သောကတ်ဖတ်ခြင်းကို ဖြစ်စေနိုင်သည်။

Access Control PCBA အတွက် တပ်ဆင်ခြင်း အကောင်းဆုံးအလေ့အကျင့်များ

မှားယွင်းစွာထည့်သွင်းပါက အရည်အသွေးမြင့် access control PCBA သည်ပင် ပျက်ကွက်ပါသည်။ ဤလမ်းညွှန်ချက်များကို လိုက်နာပါ။

တပ်ဆင်တည်နေရာ

• လုံခြုံသောဧရိယာအတွင်း - ထိန်းချုပ်ကိရိယာကို အကာအကွယ်ဇုန်အတွင်း (အပြင်ဘက်ရှိ တံခါးအထက်တွင် မထားပါ)
• အမြင့် – ပရိုဂရမ်ရေးဆွဲနေစဉ်အတွင်း ကီးပက်ဝင်ရောက်ရန်အတွက် 1.5 မှ 1.8 မီတာ
• အရံအတား – လုပ်ငန်းသုံး တပ်ဆင်မှုအတွက် သတ္တုသော့ခတ်နိုင်သော သေတ္တာကို အသုံးပြုပါ။
• ပိုင်းခြားခြင်း - AC ပါဝါလိုင်းများ (120/240V) ဗို့အားနိမ့်ဝါယာကြိုးများမှ အနည်းဆုံး 30cm အကွာတွင်ထားပါ။

Relays အတွက် ဝါယာကြိုးများ

အဖြစ်များသော Wiring အမှားများ

ဖြန့်ကျက်ခြင်းမပြုမီ စစ်ဆေးခြင်းစာရင်း

ခုံတန်းလျားမှ မထွက်ခွာမီ ဝင်ရောက်ထိန်းချုပ်မှု PCBA တိုင်းတွင် ဤအစီအစဉ်ကို လုပ်ဆောင်ပါ။

Bench Test လုပ်ထုံးလုပ်နည်း

1. 12V DC ကိုအသုံးပြုပြီး လက်ရှိတိုင်းတာခြင်း (ပုံမှန်အားဖြင့် 40-60mA တွင် idle)
2. တရားဝင်ကတ်ကို တင်ပြပါ - relay ကို ကလစ်နှိပ်ပြီး LED အခြေအနေကို ပြောင်းလဲသင့်ပါသည်။
3. N/O relay terminals များတစ်လျှောက် အဆက်ပြတ်မှုကို တိုင်းတာပါ (ပရိုဂရမ်ဖြင့် ကိုင်ထားချိန်အတွက် ပိတ်သင့်သည်)
4. မမှန်ကန်သောကတ်ကို တင်ပြပါ - ထပ်ဆင့်လွှင့်ခြင်းကို အသက်မသွင်းရပါ။
5. REX ထည့်သွင်းမှုကို အသက်သွင်းပါ – အထောက်အထားမရှိဘဲ တံခါးသော့ဖွင့်ရပါမည်။
6. အရံအတားကိုဖွင့်ပါ - ဆော့ဖ်ဝဲအထွက်အား အခြေအနေပြောင်းရပါမည်။
7. မီးသတိပေးချက်ထည့်သွင်းမှုကို အတုယူပါ - ပျက်ကွက်-ဘေးကင်းသော relay များအားလုံးသည် စွမ်းအင်ကို ရပ်တန့်ရပါမည်။

Pass/Fail သတ်မှတ်ချက်

အဓိက Specifications အကိုးအကား

ဝယ်ယူမှုနှင့် အင်ဂျင်နီယာအကိုးအကားအတွက် ဤဘလောက်ကို သိမ်းဆည်းထားပါ။

Access Control PCBA - လုပ်ငန်းသုံးအဆင့်

• ထည့်သွင်းမှု- 9-24V DC၊ 60mA အသင့်အနေအထား
• စာဖတ်သူ အင်တာဖေ့စ်- Wiegand 26/34-bit သို့မဟုတ် OSDP (RS-485)
• အသုံးပြုသူပမာဏ- 1,000 (စံနှုန်း) / 10,000 (တိုးချဲ့)
• ဖြစ်ရပ်မှတ်တမ်း- ဖြစ်ရပ် 10,000
• Relay များ- လော့ခ် (5A) + Aux (2A)
• သွင်းအားစုများ- တံခါးအာရုံခံကိရိယာ၊ REX၊ မီးကြားလော့ခ်
• လည်ပတ်အပူချိန်--20°C မှ +65°C

• လုံခြုံရေး- AES-128၊ စောင့်ကြည့်စစ်ဆေးခြင်း၊ ဆော့ကစားခြင်း ထောက်လှမ်းခြင်း။
