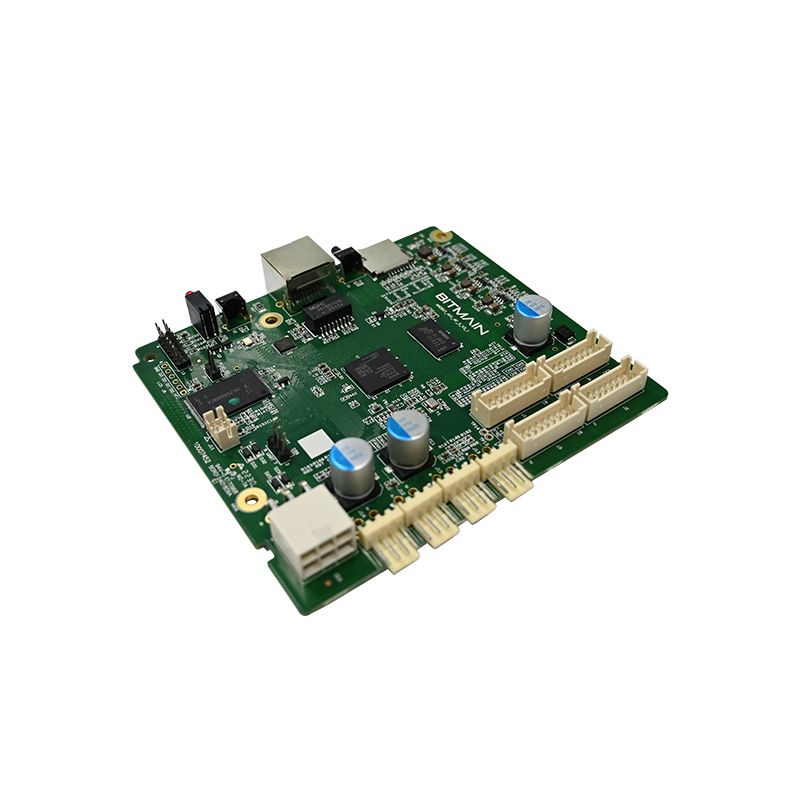

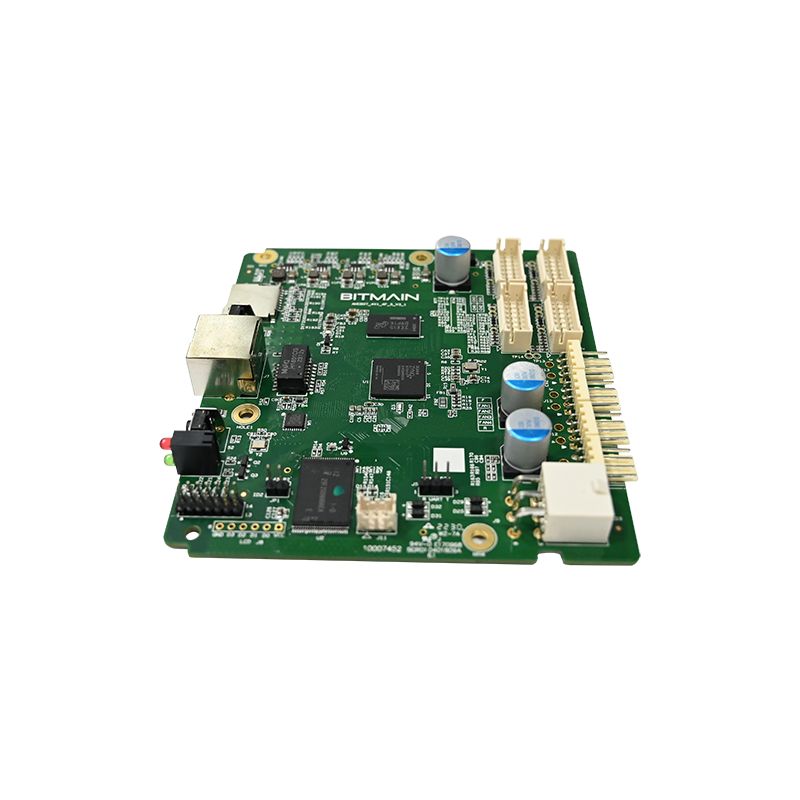

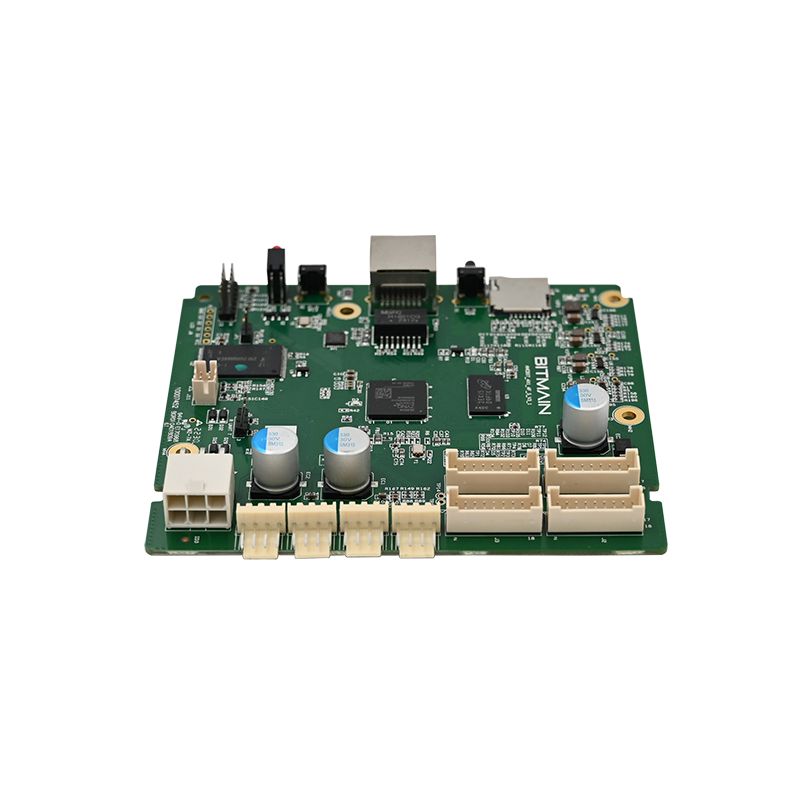

ရွေ့လျားမှုအာရုံခံ PCBA

Motion Sensor PCBA ဆိုတာဘာလဲ။

ရွေ့လျားမှုအာရုံခံ PCBA သည် အနီအောက်ရောင်ခြည်၊ မိုက်ခရိုဝေ့ဖ် သို့မဟုတ် ultrasonic transducers များအသုံးပြု၍ လှုပ်ရှားမှုကိုသိရှိရန် အထူးထုတ်လုပ်ထားသည့် ပုံနှိပ်ဆားကစ်ဘုတ် တပ်ဆင်မှုတစ်ခုဖြစ်သည်။ ယေဘူယျရည်ရွယ်ချက် PCBA နှင့်မတူဘဲ၊ ရွေ့လျားမှုအာရုံခံဘုတ်များသည် ပါဝါစားသုံးမှုနည်းခြင်း၊ အမြန်နိုးထခြင်းမှ တုံ့ပြန်မှုနှင့် မှားယွင်းသောအစပျိုးမှုများကို ရှောင်ရှားရန် ဆူညံသံစစ်ထုတ်ခြင်း လိုအပ်ပါသည်။

အင်ဂျင်နီယာများသည် ကန့်သတ်ချက်သုံးခုအပေါ်အခြေခံ၍ ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA ကိုရွေးချယ်သည်- ထောက်လှမ်းမှုအကွာအဝေး၊ အထွက်အချက်ပြအမျိုးအစားနှင့် လည်ပတ်နေသောလက်ရှိကို ရွေးချယ်သည်။ မှားယွင်းသော ရွေးချယ်မှုသည် မကြာခဏ မှားယွင်းသော အချက်ပေးသံများ သို့မဟုတ် လွတ်သွားသော ထောက်လှမ်းမှုများကို ဖြစ်ပေါ်စေသည်။

Motion Sensor PCBA ၏ အဓိက အစိတ်အပိုင်းများ

ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA တိုင်းတွင် ဤလုပ်ဆောင်မှုဆိုင်ရာ တုံးငါးခုပါရှိသည်။

· အာရုံခံပစ္စည်း – PIR (pyroelectric)၊ microwave Doppler သို့မဟုတ် ultrasonic transducer

· Analog ရှေ့ဆုံးမှ - bandpass filter ပါရှိသော လည်ပတ်မှုအသံချဲ့စက်

· Comparator – hysteresis ပါသော တံခါးခုံထောက်လှမ်းကိရိယာ

· Timing logic – ချိန်ညှိနိုင်သော ခေတ္တဆိုင်းငံ့ထားချိန်နှင့် လော့ခ်ချသည့်ကာလ

· Output အဆင့် – Relay၊ transistor သို့မဟုတ် logic-level signal

ရိုးရိုးအပလီကေးရှင်းများ

ဤရွေ့လျားမှုအာရုံခံ PCBA ၏အသေးစိတ်နည်းပညာဆိုင်ရာကန့်သတ်ချက်များ

အောက်ဖော်ပြပါ သတ်မှတ်ချက်များသည် စီးပွားရေးနှင့် လူနေအိမ်လုံခြုံရေး ထုတ်ကုန်များတွင် အသုံးပြုသည့် ပုံမှန်စွမ်းဆောင်ရည်မြင့် ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA ကို ကိုယ်စားပြုပါသည်။

လျှပ်စစ်လက္ခဏာများ

ထောက်လှမ်းခြင်းစွမ်းဆောင်ရည်

ရုပ်ပိုင်းဆိုင်ရာနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ သတ်မှတ်ချက်များ

· ဘုတ်အရွယ်အစား – 32mm x 28mm (စံ) သို့မဟုတ် စိတ်ကြိုက်

· တပ်ဆင်ခြင်းအပေါက်များ – 3mm အချင်းနှစ်ခု၊ 25mm အလယ်မှ ဗဟိုချက်

· လည်ပတ်အပူချိန် – -20°C မှ +70°C

· သိုလှောင်မှုအပူချိန် – -40°C မှ +85°C

· စိုထိုင်းဆသည်းခံမှု – 95% RH ငွေ့ရည်ဖွဲ့ခြင်းမဟုတ်သော

· ဖော်မြူလာအပေါ်ယံပိုင်း – ရွေးချယ်နိုင်သည် (ပြင်ပ သို့မဟုတ် စိုစွတ်သောအသုံးပြုမှုအတွက်)

ချိန်ညှိနိုင်သော ဆက်တင်များ (DIP ခလုတ် သို့မဟုတ် Jumper)

ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA ဒီဇိုင်းအများစုတွင် အသုံးပြုသူ-ပြင်ဆင်နိုင်သော ကန့်သတ်ချက်များ ပါဝင်သည်-

ဤရွေ့လျားမှုအာရုံခံကိရိယာ PCBA သည် ပြိုင်ဖက်ဒီဇိုင်းများနှင့် မည်သို့နှိုင်းယှဉ်သနည်း။

ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA ဘုတ်များအားလုံးသည် လက်တွေ့ကမ္ဘာအခြေအနေများတွင် တူညီစွာလုပ်ဆောင်ကြသည်မဟုတ်ပါ။ အောက်ဖော်ပြပါဇယားသည် အရေးကြီးသောကွဲပြားမှုများကို ပြသထားသည်။

Motion Sensor PCBA FAQ – အင်ဂျင်နီယာဆိုင်ရာ အဖြေများ

ဤမေးခွန်းသုံးခုကို ရွေ့လျားမှုအာရုံခံ PCBA ဖြေရှင်းချက်များကို အကဲဖြတ်နေသည့် ဟာ့ဒ်ဝဲအင်ဂျင်နီယာများ၊ ပေါင်းစည်းသူများ၊ ဝယ်ယူရေးကျွမ်းကျင်သူများက အပတ်စဉ်မေးသည်။

မေးခွန်း 1- PIR၊ microwave နှင့် dual-tech motion sensor PCBA ဒီဇိုင်းများအကြား ကွာခြားချက်မှာ အဘယ်နည်း။

အဖြေ- PIR (passive infrared) ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA သည် ရွေ့လျားနေသော ခန္ဓာကိုယ်များမှ အနီအောက်ရောင်ခြည်ရှိ ပြောင်းလဲမှုများကို ထောက်လှမ်းသည်။ ၎င်းသည် အလွန်နိမ့်သောပါဝါ (15-30µA အသင့်အနေအထား) စားသုံးသော်လည်း အပူချိန် gradients များအတွက် အာရုံခံနိုင်ပြီး HVAC အပေါက်များ သို့မဟုတ် နေရောင်ခြည်မှ လွဲမှားသော-အစပျိုးနိုင်သည်။ မိုက်ခရိုဝေ့ဖ်လှုပ်ရှားမှုအာရုံခံကိရိယာ PCBA သည် စွမ်းအားနိမ့် RF (ပုံမှန်အားဖြင့် 5.8GHz သို့မဟုတ် 10.525GHz) ကိုထုတ်လွှတ်ပြီး Doppler အပြောင်းအလဲကို တိုင်းတာသည်။ ၎င်းသည် ပလတ်စတစ်အကာအရံများမှတစ်ဆင့် ထောက်လှမ်းသိရှိနိုင်ပြီး အပူချိန်ကို လျစ်လျူရှုသော်လည်း ပိုမိုမြင့်မားသော လျှပ်စီးကြောင်း (15-25mA) ကို စားသုံးကာ နံရံများကို ထိုးဖောက်ဝင်ရောက်နိုင်ပြီး ကပ်လျက်အခန်းများမှ မှားယွင်းသော ထောက်လှမ်းမှုကို ဖြစ်စေသည်။ နည်းပညာနှစ်ခုလုံးဆိုင်ရာ လှုပ်ရှားမှုအာရုံခံကိရိယာ PCBA တွင် PIR နှင့် မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာများ နှစ်ခုလုံးပါ၀င်ပြီး လှုပ်ရှားမှုနှစ်ခုလုံးကို သိရှိမှသာ အစပျိုးသည်။ ၎င်းသည် မှားယွင်းသောနှိုးစက်အားလုံးနီးပါးကို ဖယ်ရှားပေးသော်လည်း ကုန်ကျစရိတ်နှင့် standby current (2-5mA) ကို တိုးစေသည်။ ရွေးချယ်မှုလမ်းညွှန်- ဘက်ထရီအားသုံး ပြင်ပမီးများအတွက်၊ PIR သီးသန့်ကို ရွေးချယ်ပါ။ မှားယွင်းသောအစပျိုးမှုများကို လက်မခံနိုင်သောနေရာတွင် အိမ်တွင်းနေထိုင်မှုကို သိရှိခြင်းအတွက်၊ နည်းပညာနှစ်ခုကို ရွေးချယ်ပါ။ ပါဝါအသုံးပြုမှုထက် မြန်နှုန်းပိုအရေးကြီးသည့် အလိုအလျောက်တံခါးများအတွက်၊ မိုက်ခရိုဝေ့ဖ်သီးသန့်ကို ရွေးချယ်ပါ။ စီးပွားဖြစ်လုံခြုံရေးလှုပ်ရှားမှုအာရုံခံကိရိယာ PCBA ဒီဇိုင်းအများစုသည် ကုန်ကျစရိတ်၊ ပါဝါနှင့် ယုံကြည်စိတ်ချရမှု၏ အကောင်းဆုံးချိန်ခွင်လျှာအဖြစ် အဆင့်မြင့်အချက်ပြစစ်ထုတ်ခြင်းနှင့်အတူ PIR ကို အသုံးပြုသည်။

မေးခွန်း 2- ဤရွေ့လျားမှုအာရုံခံကိရိယာ PCBA တွင် ထောက်လှမ်းမှုအကွာအဝေးကို မည်သို့ချိန်ညှိပြီး ထိန်းထားနိုင်သနည်း၊ ၎င်းဆက်တင်များကို ဘုတ်အား ၎င်း၏အရံအတားမှ မဖယ်ရှားဘဲ ပြောင်းလဲနိုင်ပါသလား။

အဖြေ- ဤရွေ့လျားမှုအာရုံခံကိရိယာ PCBA သည် ချိန်ညှိမှုနည်းလမ်းသုံးမျိုး ပံ့ပိုးပေးပါသည်။ ပထမဦးစွာ၊ onboard potentiometers- "SENS" (sensitivity) တံဆိပ်တပ်ထားသောတစ်ခုသည် ထောက်လှမ်းမှုအကွာအဝေးကို 3 မီတာ (လက်ယာရစ်အပြည့်) မှ 12 မီတာ (နာရီအပြည့်ဖြင့်) ချိန်ညှိပေးသည်။ “TIME” တံဆိပ်တပ်ထားသော ဒုတိယတစ်ခုသည် ထိန်းထားချိန်ကို 5 စက္ကန့်မှ 10 မိနစ်အထိ ချိန်ညှိပေးသည်။ ဒုတိယ၊ DIP ခလုတ်များ- ဘုတ်အများစုတွင် ဖိချိန်ကြမ်းချိန်၊ အလင်းတံခါးပေါက်နှင့် အထွက်ဝင်ရိုးစွန်းအတွက် 4 အနေအထားခလုတ်များ ပါဝင်သည်။ တတိယ၊ အဝေးထိန်းချိန်ညှိမှုအတွက်၊ အချို့သောရွေ့လျားမှုအာရုံခံကိရိယာ PCBA ဒီဇိုင်းများတွင် ပြင်ပ potentiometers သို့မဟုတ် 0-10V ထိန်းချုပ်မှုအချက်ပြမှုများကို လက်ခံနိုင်သော ဒစ်ဂျစ်တယ်ထည့်သွင်းမှုပါဝင်သည်။ အရံအတားကို မဖွင့်ဘဲ ချိန်ညှိမှုများအတွက်၊ အဝေးထိန်းစနစ် လက်ခံကိရိယာ (38kHz IR သို့မဟုတ် 433MHz RF) ပါရှိသော ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA ကို သတ်မှတ်ပါ - ၎င်းသည် BOM ကုန်ကျစရိတ်အတွက် ခန့်မှန်းခြေ $1.50 တိုးပေးသည်။ အဝေးထိန်းချိန်ညှိမှုမရှိဘဲ၊ သင်သည် အရံအတားကိုဖွင့်ပြီး potentiometers များကိုလှည့်ရန် ဝက်အူလှည့်အသေးကိုသုံးရပါမည်။ ပတ်ဝန်းကျင်နံရံများနှင့် ကြမ်းပြင်ပစ္စည်းများသည် ထောက်လှမ်းမှုအပိုင်းကို ထိခိုက်စေသောကြောင့် ၎င်း၏နောက်ဆုံးတည်နေရာတွင် တပ်ဆင်ပြီးနောက် အာရုံခံနိုင်စွမ်းကို အမြဲတမ်းချိန်ညှိပါ။ အာရုံခံနိုင်စွမ်း 50% ဖြင့် စတင်ပြီး လွှမ်းခြုံကွာဟမှုများရှိမှသာ တိုးပါ။

မေးခွန်း 3- ဤရွေ့လျားမှုအာရုံခံကိရိယာ PCBA အတွက် ပုံမှန်အတုအယောင်အစပျိုးနှုန်းက ဘာလဲ၊ အပူချိန်လျော်ကြေးပေးခြင်းသည် မှားယွင်းသောအချက်ပြမှုများကို မည်သို့လျှော့ချပေးသနည်း။

အဖြေ- စနစ်တကျထည့်သွင်းထားသော အပလီကေးရှင်းတစ်ခုတွင် (မှန်ဘီလူးပေါ်မှ နေရောင်တိုက်ရိုက်မထိခြင်း၊ 2 မီတာအတွင်း အပူပေါက်များမရှိခြင်း၊ ရွေ့လျားနေသောလမ်းကြောင်းကို ရောင်ပြန်ဟပ်သည့် မှန်ပြတင်းပေါက်ကြီးများမရှိ)၊ ဤရွေ့လျားမှုအာရုံခံကိရိယာ PCBA သည် စစ်ဆေးမှု ၂၀၀ လျှင် ဖြစ်ရပ်တစ်ခုထက်နည်းသော မှားယွင်းသောအစပျိုးနှုန်းကို ရရှိသည်။ အပူချိန်လျော်ကြေးမပေးဘဲ၊ PIR ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA သည် လူ့အရေပြားအပူချိန် (ခန့်မှန်းခြေအားဖြင့် 37°C သို့မဟုတ် 98°F) ဝန်းကျင်အပူချိန်သို့ ချဉ်းကပ်သောအခါတွင် မှားယွင်းသောအစပျိုးနိုင်သည်။ အခန်းအပူချိန် 30°C တွင်၊ signal-to-noise ratio သည် 20°C နှင့် နှိုင်းယှဉ်ပါက 60% ကျဆင်းသွားသည်။ ဤရွေ့လျားမှုအာရုံခံကိရိယာ PCBA တွင် 1°C ထက် 25°C အထက်မြင့်တက်တိုင်း အမြတ် 2.5% တိုးစေသည့် လျော်ကြေးဆားကစ်တစ်ခုနှင့် ချိတ်ဆက်ထားသော onboard thermistor ပါ၀င်သည်။ 35°C တွင်၊ အမြတ်သည် 25°C ထက် 25% ပိုများပြီး ထောက်လှမ်းနိုင်စွမ်းကို ပြန်လည်ရရှိစေသည်။ လျော်ကြေးသည် အအေးကြမ်းများမှ မှားယွင်းသောအစပျိုးမှုများကို တားဆီးရန် နိမ့်သောအပူချိန် (10°C အောက်) တွင် ရရှိမှုကိုလည်း လျှော့ချပေးပါသည်။ အရှေ့အလယ်ပိုင်းရာသီဥတုများတွင် ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA တပ်ဆင်မှုများမှ ကွင်းဆင်းအချက်အလက်များ (အပြင်ဘက်အပူချိန် 45°C အထိ) အပူချိန်လျော်ကြေးပေးခြင်းကို ဖွင့်ထားချိန်နှင့် ပိတ်ထားသည့်အခါတွင် အနှောင့်အယှက်သတိပေးချက်များကို 78% လျော့ကျကြောင်း ပြသသည်။ အပြင်ဘက် သို့မဟုတ် ခြွင်းချက်မရှိ အိမ်တွင်းနေရာများအတွက် လျော်ကြေးငွေကို အမြဲဖွင့်ပါ။

Motion Sensor PCBA အတွက် တပ်ဆင်ခြင်း အကောင်းဆုံး အလေ့အကျင့်များ

မှားယွင်းစွာတပ်ဆင်ပါက အကောင်းဆုံးရွေ့လျားမှုအာရုံခံ PCBA သည်ပင်လျှင် ညံ့ဖျင်းစွာလုပ်ဆောင်ပါသည်။ ဤလမ်းညွှန်ချက်များကို လိုက်နာပါ။

Mounting အမြင့်နှင့် အနေအထား

· အကြံပြုထားသော အမြင့် – 1.8 မှ 2.2 မီတာ (ပခုံးမှ ဦးခေါင်းအဆင့်)

· 1.5 မီတာအောက် – ခန္ဓာကိုယ်လှုပ်ရှားမှုကို လွဲချော်ပြီး၊ အိမ်မွေးတိရစ္ဆာန်များကိုသာ သိရှိနိုင်သည်။

· 2.5 မီတာအထက် – မြေဖုံးလွှမ်းမှုကို လျှော့ချပြီး အောက်ဘက်ရှိ အသေဇုန်များကို တိုက်ရိုက်ဖန်တီးပေးသည်။

ဤမှားယွင်းသော အစပျိုးရင်းမြစ်များကို ရှောင်ကြဉ်ပါ။

ဝါယာကြိုးလမ်းညွှန်ချက်များ

· 10 မီတာထက် ပိုရှည်သော အထွက်အချက်ပြမှုများအတွက် လိမ်ထားသောအတွဲကို အသုံးပြုပါ။

· ရွေ့လျားမှုအာရုံခံကိရိယာ PCBA မှ AC ပါဝါကြိုးများကို အနည်းဆုံး 30 စင်တီမီတာ အကွာတွင်ထားပါ။

· ဆူညံသောဝန်များ (ထပ်ဆင့်များ၊ အဆက်အသွယ်ကိရိယာများ) ကိုပြောင်းပါက ပါဝါထည့်သွင်းမှုတစ်လျှောက် 100nF capacitor ကိုထည့်ပါ။

မတပ်ဆင်မီ သင်၏ Motion Sensor PCBA ကို စမ်းသပ်ခြင်း။

ခုံတန်းလျားစမ်းသပ်မှုတစ်ခုသည် စနစ်ထည့်သွင်းမှုအမှားအယွင်းများ၏ 90% ကိုဖမ်းမိသည်။ ဤအစီအစဉ်ကို လိုက်နာပါ။

Bench Test လုပ်ထုံးလုပ်နည်း

1. ပါဝါသုံး၍ သွေးပူစေရန် စက္ကန့် 60 စောင့်ပါ။

2. LED သည် 10 စက္ကန့်တစ်ကြိမ်ခန့် မှိတ်တုတ်မှိတ်တုတ်ဖြစ်ကြောင်း အတည်ပြုပါ (အသင့်အနေအထားကို ဖော်ပြသည်)

3. ၃ မီတာအကွာအဝေးရှိ မြင်ကွင်းနယ်ပယ်ကိုဖြတ်၍ လမ်းလျှောက်ပါ။

4. LED အဖွင့်အပိတ်နှင့် အထွက်ပြောင်းလဲမှု အခြေအနေကို အတည်ပြုပါ။

5. LED မပိတ်မချင်း အချိန်ကို အမှတ်အသားပြုပါ (ကိုင်ထားချိန်ဆက်တင်နှင့် ကိုက်ညီသင့်သည်)

6. နှေးနှေးကွေးကွေး (0.2 m/s) နှင့် အမြန်ပြေးခြင်း (2 m/s) ဖြင့် ပြန်လုပ်ပါ။

ပျက်ကွက်မှုများနှင့် အကြောင်းတရားများ

အနှစ်ချုပ် – အဓိက သတ်မှတ်ချက်များ အကိုးအကား

အမြန်ကိုးကားရန်အတွက်၊ ဒီဇိုင်းနှင့် ဝယ်ယူစဉ်အတွင်း ဤသတ်မှတ်ချက်ဘောင်ကို ရရှိနိုင်ပါသည်။

ရွေ့လျားမှုအာရုံခံ PCBA - မူရင်းဖွဲ့စည်းမှု

· ဗို့အား: 5-24V ဒီစီ

· Standby လက်ရှိ: 20µA ပုံမှန်

· ထောက်လှမ်းအကွာအဝေး- 8-12 မီတာ

· ထောက်လှမ်းထောင့်- 120 ဒီဂရီ

· ကိုင်ထားချိန်- ချိန်ညှိနိုင်သော 5 စက္ကန့်မှ 10 မိနစ်

· Output- Relay (10A) သို့မဟုတ် transistor (100mA)

· လည်ပတ်အပူချိန်--20°C မှ +70°C

· လက်မှတ်များ- ISO9001 နှင့် RoHS စံနှုန်းများနှင့် ကိုက်ညီသည်။
