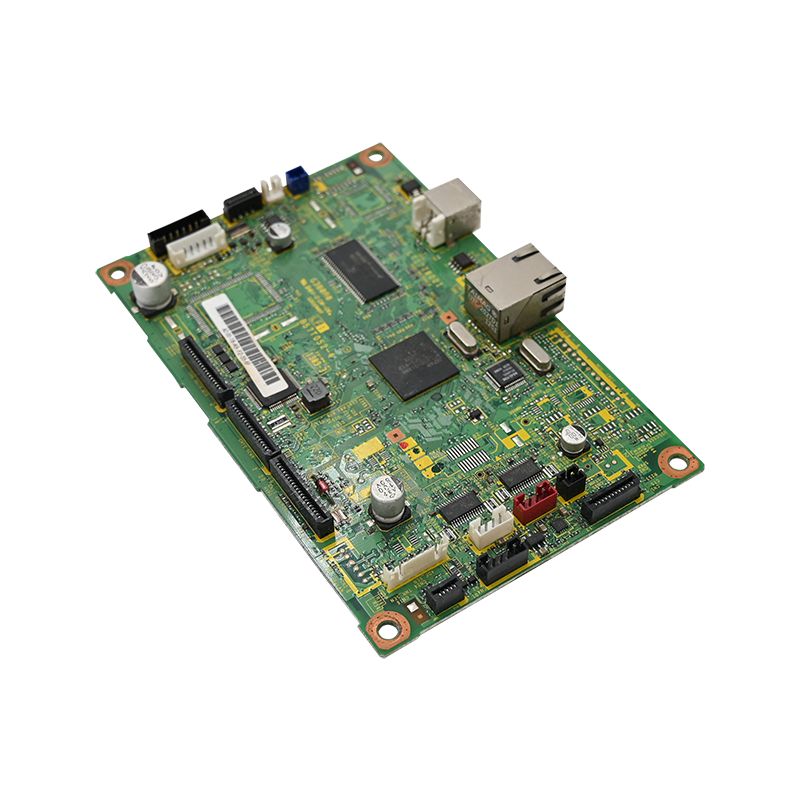

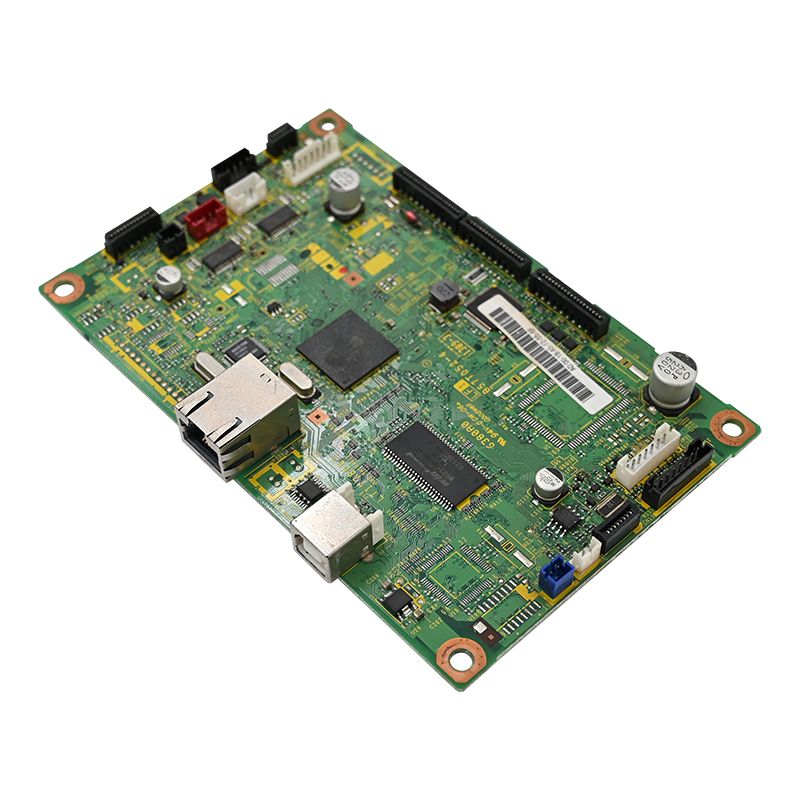

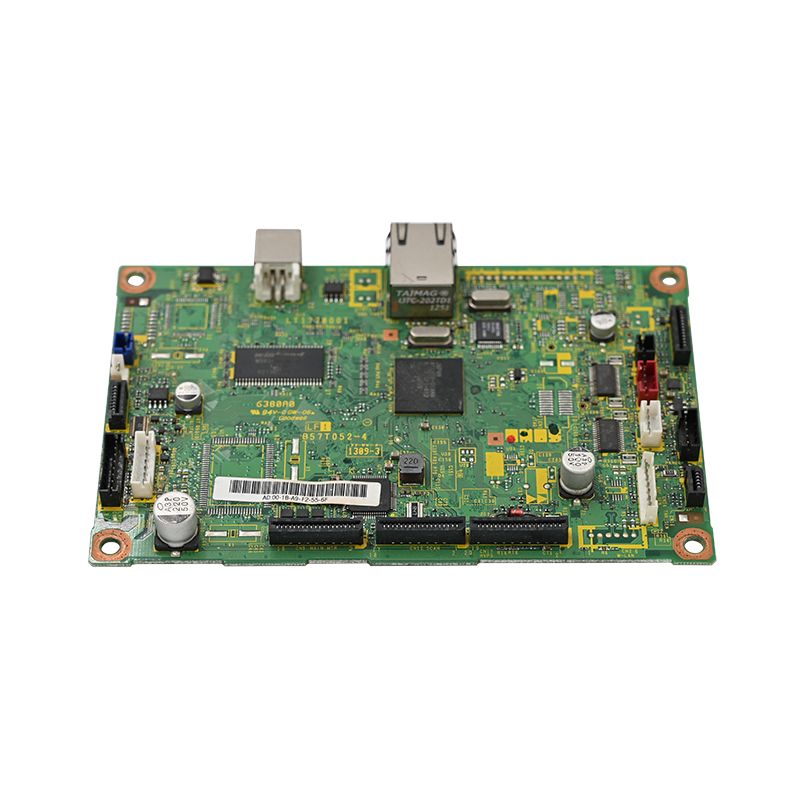

Obd Scanner PCBA

မော်တော်ယာဥ်များ ပိုမိုများပြားလာသည်နှင့်အမျှ ကွန်ပြူတာအသုံးပြုလာသည်နှင့်အမျှ၊ တိကျသော၊ တာရှည်ခံ OBD2 (On-Board Diagnostics) စကင်နာများအတွက် လိုအပ်ချက်သည် ဆက်လက်ကြီးထွားလာသည်။ Unixplore Electronics တွင်၊ ကျွန်ုပ်တို့သည် ပြည့်စုံသော OBD2 Scanner PCBA ထုတ်လုပ်ရေးဝန်ဆောင်မှု—PCB အပြင်အဆင်နှင့် အစိတ်အပိုင်းများကို စုဆောင်းခြင်းမှသည် တပ်ဆင်ခြင်း၊ စမ်းသပ်ခြင်းနှင့် ဖော်မြူလာအပေါ်ယံပိုင်းအထိ ပြီးပြည့်စုံသော OBD2 Scanner PCBA ကို ပေးဆောင်ပါသည်။

မော်တော်ယာဥ်အီလက်ထရွန်းနစ်ကဏ္ဍတွင် ဆယ်စုနှစ်တစ်ခုကျော်အတွေ့အကြုံဖြင့်၊ ကျွန်ုပ်တို့၏ OBD2 စကင်နာ PCBA ဖြေရှင်းချက်များအား မော်တော်ယာဥ်ပြုပြင်ဆိုင်များနှင့် အင်ဂျင်ကွေ့များ၏ ကြမ်းတမ်းသောပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိစေရန် တီထွင်ဖန်တီးထားပါသည်။

သင်၏ OBD2 Scanner PCBA အတွက် Unixplore ကို အဘယ်ကြောင့် ရွေးချယ်သနည်း။

• မော်တော်ကားအဆင့် အရည်အသွေး- ကျွန်ုပ်တို့၏ဘုတ်များကို -40°C မှ +105°C အတွင်း အဆင့်သတ်မှတ်ထားသော အစိတ်အပိုင်းများဖြင့် တည်ဆောက်ထားပြီး အလွန်အမင်း hood အပူချိန်အောက်တွင် လည်ပတ်မှုကို အာမခံပါသည်။
• Turnkey ထုတ်လုပ်ခြင်း- ကျွန်ုပ်တို့သည် SMT တပ်ဆင်ခြင်း၊ လုပ်ဆောင်နိုင်သော စမ်းသပ်ခြင်းနှင့် ဘောက်စ်တည်ဆောက်ခြင်းအပါအဝင် တစ်ခုတည်းသော ဝန်ဆောင်မှုကို ပေးဆောင်ပါသည်။
• ယုံကြည်စိတ်ချရမှုကို အာရုံစူးစိုက်မှု- အင်္ဂါရပ်များသည် အချက်ပြခိုင်မာမှုအတွက် 4-layer PCB ဒီဇိုင်း၊ သံချေးတက်ခြင်းကို ကာကွယ်ရန်အတွက် ဖော်စပ်သော coating နှင့် ပြင်းထန်သော In-Circuit Testing (ICT) တို့ ပါဝင်သည်။
• Certified Excellence- ကျွန်ုပ်တို့၏စက်ရုံသည် ISO 9001:2015 အသိအမှတ်ပြု IPC-610E စံနှုန်းများနှင့် ကိုက်ညီပါသည်။

ကျွန်ုပ်တို့၏ OBD2 Scanner PCBA ၏ အဓိကသတ်မှတ်ချက်များ

ကျွန်ုပ်တို့၏ ပရော်ဖက်ရှင်နယ် OBD2 စကင်နာဘုတ်များကို 1996-လက်ရှိကားများ (ဓာတ်ဆီနှင့် ဒီဇယ်နှစ်မျိုးလုံး) နှင့် လိုက်ဖက်မှုရှိစေရန်အတွက် ညှိနှိုင်း၍မရသော ဘောင်များဖြင့် ဒီဇိုင်းရေးဆွဲထားပါသည်။

BOM & Component Sourcing ကို အကြံပြုထားသည်။

ကျွန်ုပ်တို့သည် အသက်ရှည်မှုနှင့် စွမ်းဆောင်ရည်ကိုအာမခံရန်အတွက် တရားဝင်ခွင့်ပြုထားသောဖြန့်ဖြူးသူများထံမှရရှိသော ပရီမီယံအစိတ်အပိုင်းများကိုသာ အသုံးပြုပါသည်။

• Transceivers- မော်တော်ကားအဆင့် အသံပို့စနစ် + ISO9141/KWP2000 လိုက်လျောညီထွေရှိသော ဘစ်စကဗာများကို မောင်းနှင်နိုင်သည် ။

• အကာအကွယ်- Load dump ကာကွယ်မှုအတွက် ယာယီလျှပ်စီးကြောင်း ဖိနှိပ်မှုဒိုင်အိုဒအခင်းကျင်း။

• ချိတ်ဆက်မှု- 16-pin OBD2 အထီးချိတ်ဆက်ကိရိယာ၊ သော့ခတ်သော့ချိတ်ပါသော ရွှေချထားသည့် (အဆက်အသွယ်ဓာတ်တိုးခြင်းကို ကာကွယ်ပေးပြီး မကြာခဏ ပလပ်ထိုးစက်များထက် ရေရှည်ယုံကြည်စိတ်ချရမှုကို သေချာစေသည်)။

• ဗို့အားထိန်းညှိကိရိယာ- Automotive-grade 5V/400mA ကျဆင်းမှုနည်းသော ထိန်းညှိကိရိယာသည် တည်ငြိမ်သော ပါဝါထောက်ပံ့မှုကို သေချာစေသည်။

ကျွန်ုပ်တို့၏ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်- အလျှော့အတင်းမရှိဘဲ အရည်အသွေး

နယ်ပယ်ပျက်ကွက်မှုများနှင့် အာမခံပြန်အမ်းမှုများကို လျှော့ချရန် တင်းကြပ်သောထုတ်လုပ်မှုစီးဆင်းမှုကို ကျွန်ုပ်တို့လိုက်နာပါသည်။

1. PCB Layout & Signal Integrity

• Star Grounding- အင်နာလော့နှင့် ဒစ်ဂျစ်တယ်အကွက်များကို ခွဲခြားထားပြီး ဆူညံသံကိုလျှော့ချရန် ပါဝါထောက်ပံ့မှုအနီးရှိ အချက်တစ်ခုတည်းတွင်သာ ချိတ်ဆက်ထားသည်။

• Impedance ထိန်းချုပ်မှု- CAN_H/CAN_L ခြေရာခံများသည် အပြိုင်ဖြစ်ပြီး အရှည် (120Ω ±10% ကွဲပြားသော impedance)။

• ESD နေရာချထားခြင်း- အကောင်းဆုံးဘေးကင်းမှုအတွက် OBD2 ချိတ်ဆက်ကိရိယာပင်၏ 5 မီလီမီတာအတွင်း အကာအကွယ်အစိတ်အပိုင်းများကို ထားရှိထားသည်။

2. စည်းဝေးပွဲ & ဂဟေ

• ခဲမပါသော Solder-  RoHS လိုက်နာမှုအတွက် SAC305 ဂဟေကိုအသုံးပြုခြင်း။

• ဖောက်-အပေါက် ချိတ်ဆက်ကိရိယာများ- အကြိမ်ကြိမ် ပလပ်သံသရာပြီးနောက် ကွဲအက်ခြင်းကို ကာကွယ်ရန် 16-pin OBD2 ချိတ်ဆက်ကိရိယာအတွက် သတ်မှတ်ထားသည်။

• Conformal Coating- Acrylic သို့မဟုတ် Silicon coating ကို စိုထိုင်းဆနှင့် ဓာတုအစက်အပြောက်များမှ ကာကွယ်ရန် အသုံးပြုထားသည်။

3. ပတ်လမ်းအတွင်း စမ်းသပ်ခြင်း (ICT) & Calibration

OBD2 စကင်နာ PCBA တိုင်းသည် ပို့ဆောင်ခြင်းမပြုမီ ပြင်းထန်သော ပရိုတိုကောကို ဖြတ်သန်းရမည်-

• Continuity Test- ပင်နံပါတ် 16 ခုစလုံးရှိ ဘောင်းဘီတိုများကို စစ်ဆေးပါ။

• လက်ဆွဲစမ်းသပ်ခြင်း- CAN၊ KWP၊ J1850 မှတဆင့် စက်ဘီးစီးကာ ပရိုဂရမ်ထုတ်နိုင်သော ယာဉ် Simulator ကိုအသုံးပြုသည်။

• လက်ရှိ Draw Check- ကားဘက်ထရီအားကုန်သွားခြင်းမှ ကာကွယ်ရန် ရပ်နားထားချိန်တွင် (စက်နှိုးပိတ်) သည့်အခါ <70mA ဖြစ်ရန် အတည်ပြုထားသည်။

အဖြစ်များသော Failure Modes နှင့် ကျွန်ုပ်တို့၏ ကာကွယ်မှု

ထပ်လောင်းဝန်ဆောင်မှုများ- Bluetooth/WiFi ပေါင်းစပ်မှု

OBD2 စကင်နာများသို့ ကြိုးမဲ့ချိတ်ဆက်မှုကို ပေါင်းထည့်ခြင်းသည် EMC စိန်ခေါ်မှုများကို မကြာခဏဖြစ်စေသည်။ မော်တော်ယာဥ် EMC စံနှုန်းများ (ဥပမာ၊ CISPR 25) ကို ဖြတ်သန်းစဉ် Bluetooth/WiFi ကို အောင်မြင်စွာ ပေါင်းစပ်ရန် ကျွန်ုပ်တို့တွင် အင်ဂျင်နီယာ ကျွမ်းကျင်မှု ရှိပါသည်။

Unixplore Electronics အကြောင်း

• 2011 ခုနှစ်တွင် စတင်တည်ထောင်ခဲ့ပြီး Unixplore Electronics Co., Ltd. သည် တစ်ခုတည်းသော ရပ်နားထားသော turnkey ကန်ထရိုက် အီလက်ထရွန်နစ်ကုန်ထုတ်ဝန်ဆောင်မှုများကို ဦးဆောင်ပံ့ပိုးပေးသူဖြစ်သည်။

• စက်ရုံစွမ်းဆောင်ရည်- SMT လိုင်း 6 လိုင်းနှင့် DIP လိုင်း 4 လိုင်းပါရှိသော စတုရန်းမီတာ 3,000 ကျော် စက်ရုံ။

• နှစ်စဉ်ထွက်ရှိမှု- PCBA  1,500,000 အပိုင်း ကျော် နှင့် ကုန်ချောထုတ်ကုန်အစုံ 150,000 ကျော်။

• ကမ္ဘာလုံးဆိုင်ရာ လက်လှမ်းမီမှု- ကျွန်ုပ်တို့သည် မြောက်အမေရိက၊ ဥရောပနှင့် Oceania သို့ တင်ပို့သည်။

သင်၏ OBD2 စကင်နာပရောဂျက်ကို စတင်ရန် အဆင်သင့်ဖြစ်ပြီလား။

• အနိမ့်ဆုံး မှာယူမှု အရေအတွက် မရှိပါ (MOQ မရှိပါ)
• အခမဲ့နည်းပညာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှုနှင့် DFM ပြန်လည်သုံးသပ်ခြင်း။
• ရှေ့ပြေးပုံစံ 72 နာရီအတွင်းတင်ပို့သည်။

သင်၏ မော်တော်ယာဥ်ဆိုင်ရာ ရောဂါရှာဖွေရေး ထုတ်ကုန်များကို အသေးစိတ်ပုံစံ အဆင့်တွင် မပိတ်မိပါစေနှင့်။ မော်တော်ယာဥ်အီလက်ထရွန်းနစ် PCBA ထုတ်လုပ်မှုတွင် ဆယ်စုနှစ်တစ်ခုကျော်အတွေ့အကြုံဖြင့် Unixplore သည် သင့်ဒီဇိုင်းများကို အရည်အသွေးမြင့်၊ အစုလိုက်အပြုံလိုက်ထုတ်လုပ်ရန် အသင့်ရှိသော ထုတ်ကုန်များအဖြစ်သို့ လျင်မြန်စွာပြောင်းလဲနိုင်ရန် ကူညီပေးပါသည်။

[အခမဲ့ကိုးကားချက်ကို ယခုရယူလိုက်ပါ။ ]

သို့မဟုတ် သင့်ပရောဂျက်အသေးစိတ်အချက်အလက်များကို တိုက်ရိုက်ပေးပို့ပါ-jerry@unixplore.com
