မြေပြင်ပေါက်ပေါက်များနှင့် ဝက်အူအပျက်အစီးများကို ရှောင်ကြဉ်ခြင်း- ယုံကြည်စိတ်ချရမှုမြင့်မားသော မော်တာထိန်းချုပ် PCBAs အတွက် ဒီဇိုင်းလမ်းညွှန်ချက်များ

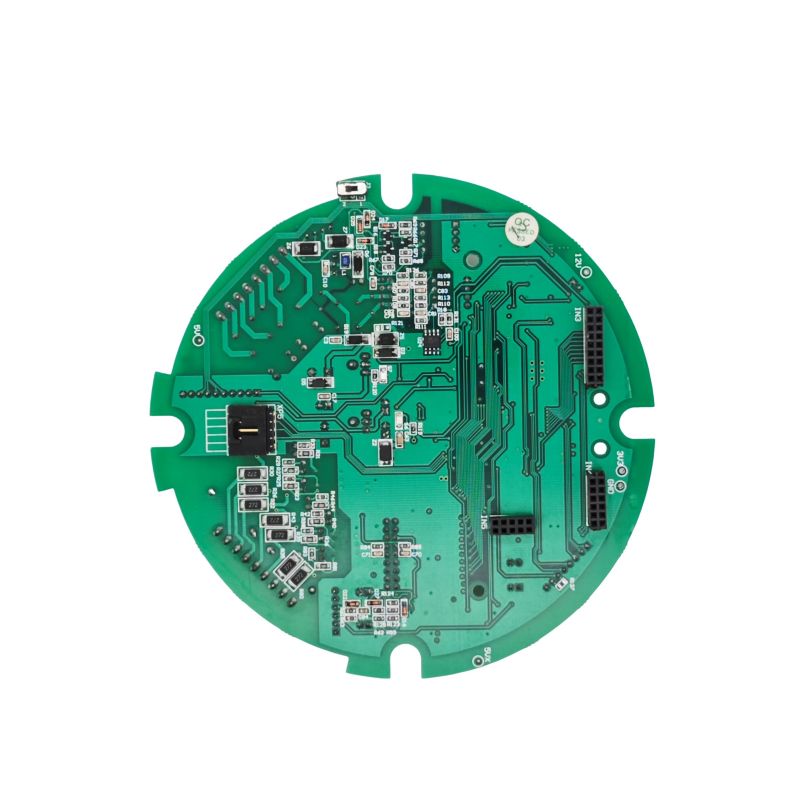

မော်တာထိန်းချုပ်ရေး PCBA (Printed Circuit Board Assembly) သည် စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်၊ စက်ရုပ်များ၊ စွမ်းအင်သုံးယာဉ်အသစ်များနှင့် စမတ်အိမ်သုံးပစ္စည်းများအတွက် တိကျသောရွေ့လျားမှုထိန်းချုပ်မှု၏ အဓိကလုပ်ဆောင်ပေးသည့်စနစ်ဖြစ်သည်။ ဤလက်တွေ့လမ်းညွှန်သည် ဗိသုကာပညာရွေးချယ်မှု၊ PCB အပြင်အဆင်၊ တပ်ဆင်ခြင်းနှင့် စိစစ်ခြင်းမှ အဓိကကျသော ထိုးထွင်းသိမြင်မှုကို စုစည်းပေးကာ အင်ဂျင်နီယာများနှင့် ထုတ်ကုန်မန်နေဂျာများအား ဘုံအမှားများကို ရှောင်ရှားရန် ကူညီပေးပြီး ရှေ့ပြေးပုံစံမှ ပမာဏမြင့်မားသောထုတ်လုပ်မှုသို့ ချောမွေ့စွာကူးပြောင်းမှုကို သေချာစေသည်။

1. ဒီဇိုင်းအဆင့်- ဗိသုကာနှင့် အစိတ်အပိုင်း ရွေးချယ်မှု

1.1 စိတ်ကြိုက်နှင့် စံဖြေရှင်းချက်များ

ပရောဂျက်စတင်ချိန်တွင်၊ စိတ်ကြိုက် PCBA  သို့မဟုတ် စင်ပြင်ပစံ မော်ဂျူးကို လက်ခံရန် ရှိမရှိ အကဲဖြတ်ပါ။ စိတ်ကြိုက် PCBA သည် ရှေ့ရှိ NRE (Non-Recurring Engineering) ကုန်ကျစရိတ် ပိုများသော်လည်း၊ ၎င်းသည် BLDC၊ stepper သို့မဟုတ် servo ကဲ့သို့သော သီးခြားမော်တာအမျိုးအစားများ—နှင့် တိကျသောစွမ်းဆောင်ရည်ပစ်မှတ်များ (ဥပမာ၊ အမြန်နှုန်း/torque တိကျမှု ±0.5%) အတွင်း ပိုမိုကောင်းမွန်အောင်လုပ်ဆောင်နိုင်စေသည်။ စိတ်ကြိုက်ဖြေရှင်းချက်များသည် သာလွန်ကောင်းမွန်သောစနစ်ပေါင်းစပ်မှုထိရောက်မှု (မကြာခဏ 95%) ထက်ကျော်လွန်ပြီး ကြမ်းတမ်းသောလည်ပတ်မှုအခြေအနေများအောက်တွင် ရေရှည်ယုံကြည်စိတ်ချရမှုကိုလည်း ပေးပါသည်။

1.2 Core Chipset နှင့် Topology ရွေးချယ်မှု

• ပရိုဆက်ဆာ- သီးသန့်မော်တာထိန်းချုပ်မှုအရံအတားများပါရှိသော 32-bit MCU (ဥပမာ၊ ARM Cortex-M4 core) ကို အချိန်နှင့်တပြေးညီ တုံ့ပြန်မှုဖြင့် Field-Oriented Control (FOC) ကဲ့သို့သော ကွန်ပြူတာအကြိတ်အနယ်ရှိသော အယ်လဂိုရီသမ်များကို ကိုင်တွယ်ရန် ပြင်းပြင်းထန်ထန် အကြံပြုထားသည်။

• ယာဉ်မောင်းနှင့် ပါဝါအဆင့်-

• မြင့်မားသောပေါင်းစပ်ဒီဇိုင်းများအတွက်၊ ဂိတ်ဒရိုင်ဘာများနှင့် ပါဝါ FETs များပေါင်းစပ်ထားသည့် အပြည့်အဝပေါင်းစပ်ထားသော BLDC ဒရိုက်ဘာ ICs (ဥပမာ၊ TI MCF831xC စီးရီး) ကို ရွေးချယ်ပါ။ ၎င်းသည် ပြင်ပဆားကစ်ကြိုးကို ရိုးရှင်းစေသော်လည်း တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန်အတွက် ဒေတာစာရွက်တစ်ခုတွင် အနည်းဆုံးအရေးကြီးသော ကာပတ်စီငါးခု (VM-PGND၊ CPH-CPL စသည်ဖြင့်) ဂရုတစိုက် ခွဲထုတ်ခြင်းကို လုပ်ဆောင်ရပါမည်။

• ပါဝါမြင့်မားသောအက်ပ်လီကေးရှင်းများအတွက် (ဥပမာ၊ >50A)၊ သီးခြားဂိတ်ယာဉ်မောင်းများပါရှိသော သီးခြား MOSFETs/IGBT များကို ဦးစားပေးရွေးချယ်သည်။ ပိုမိုမြင့်မားသော ကူးပြောင်းမှုကြိမ်နှုန်းများနှင့် ဆုံးရှုံးမှုများကို လျှော့ချနိုင်စေရန် ကျယ်ပြန့်သော ကြိုးဝိုင်းကိရိယာများ (SiC သို့မဟုတ် GaN) ကို ထည့်သွင်းစဉ်းစားပါ။

2. PCB အပြင်အဆင်- ဆူညံသံများကို နှိမ်နင်းခြင်းနှင့် အပူဒဏ်ကို စီမံခန့်ခွဲခြင်း အနုပညာ

မော်တာထိန်းချုပ်ဘုတ်အဖွဲ့သည် မူလအားဖြင့် ရောနှော-အချက်ပြပြီး ပါဝါ-အသုံးခံသည့် အစုအဝေးတစ်ခုဖြစ်သည်။ ညံ့ဖျင်းသော အပြင်အဆင်သည် EMC ချို့ယွင်းချက်များနှင့် အကွက်ပြန်ခြင်း၏ အဓိကအကြောင်းရင်းဖြစ်သည်။

2.1 Circuit Partitioning နှင့် Grounding Strategy (Critical)

ရွှေစည်းမျဉ်း- ပါဝါမြေကို အချက်ပြမြေမှ ရုပ်ပိုင်းဆိုင်ရာအရ သီးခြားခွဲထုတ်ပါ။

• ဇုန်သတ်မှတ်ခြင်း- PCB ကို ကွဲပြားသော ဒေသသုံးခုသို့ ပိုင်းခြားပါ။

• Noisy Zone- ပါဝါအင်ဗာတာ၊ relays နှင့် gate-drive loops။

• ဒစ်ဂျစ်တယ်ဇုန်- MCU၊ ဆက်သွယ်ရေး အင်တာဖေ့စ်များ (CAN၊ UART၊ SPI)။

• အင်နာလော့ဂ်ဇုန်- လက်ရှိ/ဗို့အား အာရုံခံမှု၊ ကုဒ်ဒါ/ဖြေရှင်းချက် ထည့်သွင်းမှုများ။ လှိုင်းနှုန်းမြင့် PWM ခြေရာခံများကို အထိခိုက်မခံသော analog တုံ့ပြန်မှုလမ်းကြောင်းများမှ ဝေးဝေးတွင်ထားပါ။

• မြေပြင် အကောင်အထည်ဖော်ခြင်း-

• အချက်တစ်ချက် မြေစိုက်ခြင်း သို့မဟုတ် ခွဲခြမ်း-မြေပြင်-လေယာဉ် ချဉ်းကပ်နည်းကို အသုံးပြုပါ။

• ADC ရည်ညွှန်းပင်နံပါတ်အနီးရှိ အမှတ်တစ်ခုတည်းတွင် ဒစ်ဂျစ်တယ်နှင့် အန်နာလော့အကွက်များကို ချိတ်ဆက်ပါ။

• ပါဝါမြေပြင်ကို ခွဲထုတ်ပါ (ဆူညံသော) နှင့် ၎င်းအား ထိန်းချုပ်မှုအချက်ပြမှုများ ယိုယွင်းခြင်းမှ ကြီးမားသော ထိန်းချုပ်မှုအချက်ပြမှုများ ဖောက်ဖျက်ခြင်းမှ ကာကွယ်ပေးသည့် အနိမ့်ဆုံးလမ်းကြောင်းမှ တစ်ဆင့် စနစ်ကြယ်-မြေပြင်အမှတ်သို့ ချိတ်ဆက်ပါ။

• Stack-up အကြံပြုချက်- ဘတ်ဂျက်ခွင့်ပြုသည့်အခါ 4-layer board သည် အကောင်းဆုံးဖြစ်သည်။ လျှပ်ကူးနိုင်စွမ်းနည်းသော ပြန်လမ်းကြောင်းများနှင့် မွေးရာပါ အကာအရံများကို ပံ့ပိုးပေးရန်အတွက် မူလအစိတ်အပိုင်းဘေးနှင့်ကပ်လျက် သီးခြားမြေအလွှာများကို အသုံးပြုပါ။ နှစ်လွှာ ဒီဇိုင်းများအတွက်၊ ကျယ်ပြန့်သော မြေကြီးရေလျှံမှုကို အသုံးပြုပြီး ပါဝါလမ်းကြောင်းများကို တတ်နိုင်သမျှ တိုတိုနှင့် ကျယ်အောင် ထိန်းသိမ်းပါ။

2.2 Power Loops နှင့် Thermal Dissipation

• Trace Width and Loop Area- DC bus နှင့် three-phase output trace များသည် di/dt မြင့်မားမှုကို ခံနိုင်ရည်ရှိရန် အတိုနှင့် ကျယ်ရပါမည်။ Gate-drive အချက်ပြအတွဲများသည် parasitic inductance နည်းပါးစေရန် သက်ဆိုင်ရာ MOSFET အရင်းအမြစ် terminals များဆီသို့ အပြိုင်လည်ပတ်သင့်သည်။

• အပူပိုင်းစီမံခန့်ခွဲမှု- ပါဝါစက်များမှ အပူများကို ကြေးနီလေယာဉ်များ သို့မဟုတ် အောက်ခြေအလွှာရှိ အပူရှိတ်ပြားများအထိ ထိရောက်စွာအပူပေးနိုင်ရန် အပူမှတဆင့်အပူကိုသုံးပါ။ auxiliary heatsink ပူးတွဲပါရှိမှုကို ဖွင့်နိုင်စေရန် မြင့်မားသော လက်ရှိလမ်းကြောင်းများပေါ်တွင် ဂဟေ-မျက်နှာဖုံးအဖွင့်များ (copper exposed) ကို အသုံးပြုပါ။

3. စည်းဝေးပွဲနှင့် ထုတ်လုပ်ရေး- လျစ်လျူရှုထားသော်လည်း အရေးကြီးသော အသေးစိတ်အချက်များ

3.1 BOM စီမံကိန်းတွင် Supply-Chain ခံနိုင်ရည်ရှိခြင်း။

BOM (Bill of Materials) အပြီးသတ်မဆုံးဖြတ်မီ၊ MCU နှင့် ဆက်သွယ်ရေး transceivers များကဲ့သို့ ရှည်လျားသော ခဲပစ္စည်းများအတွက် ထောက်ပံ့မှုအန္တရာယ် အကဲဖြတ်ချက်ကို လုပ်ဆောင်ပါ။ ဖြစ်နိုင်လျှင် အရင်းအမြစ်တစ်ခုတည်း ပေးသွင်းသူ၏ အနှောင့်အယှက်များကြောင့် ထုတ်လုပ်မှု ရပ်တန့်ခြင်းမှ ရှောင်ရှားနိုင်ရန် အဆင်အပြင်တွင် ပင်-တွဲသုံးနိုင်သော အစားထိုးခြေရာများကို သိမ်းဆည်းပါ။

3.2 Screw fastening သန့်ရှင်းမှု (မကြာခဏသော်လည်းကောင်း လျစ်လျူရှုထားသော မုဒ်တစ်ခု)

မော်တာထိန်းချုပ်ကိရိယာ PCBA တပ်ဆင်မှုအတွင်း၊ ဝက်အူများဖြင့်သယ်ဆောင်လာသော သတ္တုအပျက်အစီးများသည် ဆားကစ်တိုများနှင့် လျှပ်ကာများ ပျက်စီးခြင်းကို ဖြစ်စေသည့် လျှို့ဝှက်လူသတ်သမားဖြစ်သည်။

• အန္တရာယ်- တုန်ခါနေသောဝက်အူအစာအစာများမှ သတ္တုအမှုန်များသည် သိပ်သည်းဆမြင့်သော IC ပင်ချောင်းများ သို့မဟုတ် ကပ်လျက်သဲလွန်စများကြားပေါ်သို့ ကျရောက်နိုင်ပြီး ဆက်တိုက်ပြတ်တောက်မှု သို့မဟုတ် ပါဝါတက်လာသောအခါ ချက်ချင်းဆားကစ်များ ပြတ်တောက်သွားနိုင်သည်။

• တန်ပြန်ဆောင်ရွက်မှုများ-

• ပွတ်တိုက်မှုဖြစ်စေသော အမှုန်အမွှားများဖြစ်ပေါ်ခြင်းကို လျှော့ချရန် ရိုးရာတုန်ခါမှုဖြစ်စေသော ပန်းကန်လုံးအစာများကို အဆင့်ဆင့်ရိုက်ထည့်သည့်ကိရိယာများဖြင့် အစားထိုးပါ။

• ချိတ်ခြင်းအဆင့်မစမီ ဖုန်စုပ်စက်ကို ဖုန်မှုန့်ဖယ်ရှားရေးဌာနကို မိတ်ဆက်ပါ။

• တုန်ခါမှုနည်းပါးခြင်း (floating) သို့မဟုတ် thread ဖယ်ရှားခြင်းကို ကာကွယ်ရန် အချိန်နှင့်တပြေးညီ torque နှင့် angle monitoring ဖြင့် စမတ်လျှပ်စစ်ဝက်အူလှည့်များကို အသုံးပြုပါ။

4. စမ်းသပ်ခြင်းနှင့် အတည်ပြုခြင်း- "၎င်းသည် လှည့်ပတ်နေပါသလား။

1. Functional Test (FCT)- loaded အခြေအနေများအောက်တွင်၊ overcurrent နှင့် overtemperature protection ၏ တုံ့ပြန်မှုအချိန်ကို စစ်ဆေးပါ—ဥပမာ၊ ယာဉ်မောင်းအား <10µs အတွင်း အစပျိုးကြောင်း သေချာစေရန်၊ ဗို့အားကျဆင်းနေချိန်အတွင်း ဒိုင်းနမစ်ပါဝါ ကျဆင်းနေသော ယုတ္တိဗေဒကိုလည်း သက်သေပြပါ။

2. လျှပ်စစ်သံလိုက် လိုက်ဖက်ညီမှု (EMC) ကြိုတင်လိုက်နာမှု- ထုတ်ယူပြီး ရောင်ခြည်ထုတ်လွှတ်မှု (CE/RE) သည် နာကျင်ကိုက်ခဲသည့်အချက်များဖြစ်သည်။ ချို့ယွင်းမှုများ ဖြစ်ပေါ်ပါက၊ ပါဝါအဝင်တွင် ကောင်းမွန်စွာ အဆင့်သတ်မှတ်ထားသော TVS diode နှင့် common-mode choke ကို ဦးစွာစစ်ဆေးပြီး gate resistors များကို ချိန်ညှိခြင်းဖြင့် PWM switching slew rate ကို အကောင်းဆုံးဖြစ်အောင်လုပ်ပါ။

3. ရေရှည်ယုံကြည်နိုင်မှု- အပူစက်ဘီးစီးခြင်းနှင့် စဉ်ဆက်မပြတ် ပြေးခြင်းစမ်းသပ်မှုများကို လုပ်ဆောင်ပြီး ဂဟေ-အဆစ်များ ကြံ့ခိုင်မှုနှင့် အမြင့်ဆုံးပတ်ဝန်းကျင် အပူချိန်အောက်တွင် ကွဲအက်နေသော အစိတ်အပိုင်းများကို စစ်ဆေးပါ။

ယုံကြည်စိတ်ချစွာ ဒီဇိုင်းဆွဲခြင်း။မော်တာထိန်းချုပ်ရေး PCBAအခြေခံအားဖြင့် လျှပ်စစ်စွမ်းဆောင်မှု၊ အပူချိန်ဒိုင်းနမစ်နှင့် လျှပ်စစ်သံလိုက်လိုက်ဖက်မှုတို့ကြားတွင် တြိဂံပုံအပေးအယူတစ်ခုဖြစ်သည်။ ဆုံးဖြတ်ချက်တိုင်း—ရှင်းလင်းသော circuit partitioning နှင့် စည်းကမ်းရှိသော grounding မှ၊ ခိုင်မာသောစုဝေးမှုသန့်ရှင်းမှုထိန်းချုပ်မှုအထိ—စိန်ခေါ်မှုရှိသောစက်မှုပတ်ဝန်းကျင်တွင် ထုတ်ကုန်၏ရေရှည်တည်ငြိမ်မှုကို ဆုံးဖြတ်သည်။ ဤလမ်းညွှန်တွင်ဖော်ပြထားသော မဟာဗျူဟာများကို အကောင်အထည်ဖော်ခြင်းဖြင့် သင်သည် ကျရှုံးမှုနှုန်းကို သိသိသာသာလျှော့ချနိုင်ပြီး ဖွံ့ဖြိုးတိုးတက်မှုသံသရာကို တိုစေကာ သင်၏မော်တာထိန်းချုပ်မှုစနစ်၏ အလုံးစုံကြံ့ခိုင်မှုကို မြှင့်တင်နိုင်ပါသည်။
