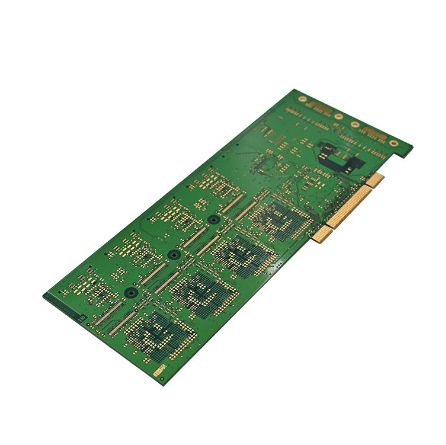

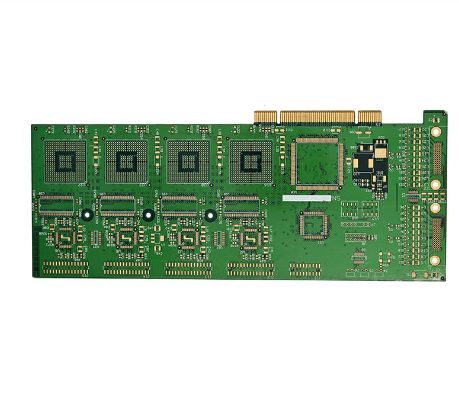

ဂိမ်းကွန်ဆိုးတစ်ခု၏ PCBA (Printed Circuit Board Assembly) သည် ၎င်း၏ "နှလုံးသား" ဖြစ်သည် - ၎င်းသည် ပရိုဆက်ဆာ၊ မမ်မိုရီ၊ မျက်နှာပြင်ပြဒရိုက်ဗာများနှင့် အရံအင်တာဖေ့စ်အားလုံးကို သယ်ဆောင်သည်။ သင် retro လက်ကိုင် သို့မဟုတ် ခေတ်မီခရီးဆောင် ဂိမ်းစက်ကို တည်ဆောက်နေသည်ဖြစ်စေ ဤလမ်းညွှန်ချက်သည် သင့်အား လုပ်ငန်းစဉ်တစ်ခုလုံးကို လမ်းညွှန်ပေးပါသည်။
သံဂဟေမကောက်မီ အစီအစဉ်ဆွဲခြင်းတွင် အချိန်ရင်းနှီးမြှုပ်နှံခြင်းသည် သင့်အား လမ်းတစ်လျှောက် ခေါင်းကိုက်ခြင်းများစွာမှ သက်သာစေပါသည်။
သင်တည်ဆောက်လိုသော ဂိမ်းစက်အမျိုးအစားအကြောင်း ရှင်းရှင်းလင်းလင်းစဉ်းစားပါ-
Retro ပုံစံ- 8-bit သို့မဟုတ် 16-bit အတုယူထားသောဂိမ်းများကို လုပ်ဆောင်သည်၊ စွမ်းဆောင်ရည်နိမ့်သော၊ စတင်သူများအတွက် ကောင်းမွန်သည်။ သာမာန်ဥပမာတစ်ခုသည် 16MHz ATmega32u4 ကိုအသုံးပြု၍ 128×64 OLED မျက်နှာပြင်ကိုမောင်းနှင်သည့် Arduboy-compatible device တစ်ခုဖြစ်သည်။
ခေတ်မီပုံစံ- Linux ကို လုပ်ဆောင်ပြီး PSP သို့မဟုတ် အဆင့်မြင့် စနစ်များကို အတုယူသည်။ ၎င်းသည် ပိုမိုအားကောင်းသော core တစ်ခု လိုအပ်သည် - ဥပမာ၊ 7 လက်မ IPS မျက်နှာပြင်ပါသည့် Raspberry Pi 3B+၊ သီးသန့်ပါဝါစီမံခန့်ခွဲမှုနှင့် တိုးချဲ့ခလုတ်ဘုတ်များ လိုအပ်သည်။
ဤသည်မှာ သာမာန်ပစ္စည်းတစ်ခုအတွက် ငွေတောင်းခံလွှာတစ်ခုဖြစ်သည်။PCBA ဂိမ်းစက်:
| အစိတ်အပိုင်းအမျိုးအစား | ရွေးချယ်မှုများနှင့် အကြံပြုချက်များ | အဓိက ထည့်သွင်းစဉ်းစားချက်များ |
|---|---|---|
| ပင်မပရိုဆက်ဆာ | Arduino Pro Micro၊ Raspberry Pi PICO 2၊ Raspberry Pi 3B+ | စွမ်းဆောင်ရည်က သင်မည်သည့်ဂိမ်းများကို ကစားနိုင်သည်ကို ဆုံးဖြတ်ပြီး ပါဝါသုံးစွဲမှုနှင့် အပူဒီဇိုင်းကို သက်ရောက်မှုရှိသည်။ |
| ပြသခြင်း။ | 0.96"/1.3" OLED (SPI/I2C), 2.8" TFT LCD, 7" IPS HDMI မျက်နှာပြင် | ကြည်လင်ပြတ်သားမှု၊ အင်တာဖေ့စ်အမျိုးအစား (အပြိုင်/SPI/HDMI) နှင့် ပါဝါဆွဲခြင်းတို့သည် အရေးကြီးသော သတ်မှတ်ချက်များဖြစ်သည်။ |
| ပါဝါစီမံခန့်ခွဲမှု | TP4056 အားသွင်း module၊ IP5306 PMIC | Li-ion ဘက်ထရီအားသွင်းမှု၊ စွန့်ထုတ်မှုကာကွယ်မှု၊ နှင့် လောင်စာဆီ-တိုင်းတာမှုမျက်နှာပြင်တို့ကို ပံ့ပိုးပေးသည်။ 18650 ဆဲလ်များသည် အဖြစ်များသည်။ |
| ထိန်းချုပ်ခလုတ်များ | Tactile switches များ၊ conductive rubber pads များ | ဂိမ်းကစားခြင်းအတွေ့အကြုံကို တိုက်ရိုက်အကျိုးသက်ရောက်စေသည်ဟု ခံစားရသည်။ အသံတိတ်၊ ထိတွေ့တုံ့ပြန်မှုခလုတ်များ ရနိုင်သည်။ |
| သိုလှောင်မှု | microSD ကတ်အပေါက် | ဂိမ်း ROM နှင့် Firmware များအတွက် အသုံးပြုသည် – သင့်ဂိမ်းစာကြည့်တိုက်ကို ချဲ့ထွင်ရန် သော့ချက်။ |
Pro အကြံပြုချက်- ၎င်းတို့သည် ကောင်းမွန်စွာ ဆက်သွယ်နိုင်စေရန် အစိတ်အပိုင်းအားလုံးတွင် ဗို့အားနှင့် ယုတ္တိဗေဒအဆင့် (3.3V နှင့် 5V) ကို အမြဲစစ်ဆေးပါ။
အစီအစဥ်ပြီးသည်နှင့် သင်သည် PCBA ဖွံ့ဖြိုးတိုးတက်မှု၏ အဓိကအချက်ဖြစ်သည့် - ဒီဇိုင်းနှင့် ထုတ်လုပ်ရေးသို့ ပြောင်းရွှေ့ပါ။
အောက်ပါတို့ကို အပြီးသတ်ရန် EDA ကိရိယာ (KiCad၊ Altium Designer၊ EAGLE) ကို အသုံးပြုပါ။
ဇယားကွက်ကိုဆွဲပါ- ပရိုဆက်ဆာ၊ မျက်နှာပြင်ပြသမှု၊ ခလုတ်များ၊ သိုလှောင်မှုနှင့် ပါဝါစီမံခန့်ခွဲမှု IC ပင်များကို မှန်ကန်စွာချိတ်ဆက်ပါ။
PCB အပြင်အဆင်- မြန်နှုန်းမြင့် အချက်ပြလမ်းကြောင်းများကို တိုစေရန်အတွက် ပင်မပရိုဆက်ဆာကို display connector အနီးတွင်ထားပါ။ ပါဝါနှင့် မြေပြင်ခြေရာများကို ပိုကျယ်အောင်လုပ်ပြီး လျှပ်စစ်သံလိုက်သံလိုက်ဝင်ရောက်စွက်ဖက်မှု (EMI) ကိုလျှော့ချရန် အစိုင်အခဲမြေပြင်လေယာဉ်ကို အသုံးပြုပါ။
DRC ကိုဖွင့်ပါ- ခြေရာခံ အကျယ်နှင့် ရှင်းလင်းချက်များသည် သင့်ထုတ်လုပ်သူ၏ စွမ်းဆောင်နိုင်ရည်များနှင့် ကိုက်ညီကြောင်း သေချာစေရန် ဒီဇိုင်းစည်းမျဉ်းစစ်ဆေးမှုများကို လုပ်ဆောင်ပါ။
Gerber ဖိုင်များကို ထုတ်ယူပြီး ပုံတူရိုက်ခြင်းအတွက် PCB fab သို့ ပို့ပါ။ ဤအတောအတွင်း၊ အစိတ်အပိုင်းများကိုစတင်ရှာဖွေပါ။ အထူးပြု IC များနှင့် ချိတ်ဆက်ကိရိယာများသည် ပို့ဆောင်ချိန် ၁၂ ပတ်မှ ၂၄ ပတ်အထိ ရှိနိုင်သောကြောင့် ကြိုတင်စီစဉ်ပါ။
သင်ဗလာ PCB ကိုရရှိသည်နှင့်တပြိုင်နက်၊ ဂဟေဆော်ပြီး တပ်ဆင်ရန်အချိန်ရောက်ပြီ။ သင်၏ ကျွမ်းကျင်မှု အဆင့်နှင့် ကိုက်ညီသော နည်းလမ်းကို ရွေးချယ်ပါ။
resistors နှင့် capacitors ကဲ့သို့သော SMD အစိတ်အပိုင်းငယ်များအတွက်၊ ပရော်ဖက်ရှင်နယ်လုပ်ငန်းစဉ်သည် pick-and-place + reflow soldering ကိုအသုံးပြုသည်။ DIY မြင်ကွင်းတစ်ခုတွင်၊ သင်လုပ်နိုင်သည်-
လက်-ဂဟေ- အစိတ်အပိုင်းကို နေရာချထားရန်၊ ချပ်ပြားကို အပူပေးပြီး ပင်ကို သံထိပ်ဖျားဖြင့် ညှပ်ကာ၊ ဂဟေဝိုင်ယာဖြင့် ကျွေးပါ။
Reflow- ဂဟေဆက်ကို pads များပေါ်တွင် လိမ်းပြီး အစိတ်အပိုင်းများကို နေရာချကာ ကော်ပြားအရည်ပျော်သည်အထိ (~190°C) ပူဖောင်းပေါ်တွင် အပူပေးကာ PCB ကို အပူပေးပါ။
ခလုတ်များ၊ ဘက်ထရီကိုင်ဆောင်သူများ၊ ပင်ခေါင်းခေါင်းများနှင့် အလားတူအစိတ်အပိုင်းများကို အပေါ်ဘက်မှ ထည့်သွင်းပြီး အောက်ခြေဘက်တွင် ဂဟေဆက်ထားသည်။
ဂဟေအကြံပေးချက်များ-
တိုတောင်းသော အစိတ်အပိုင်းများကို ဦးစွာ (resistors၊ capacitors)၊ ထို့နောက် ပိုမြင့်သော အစိတ်အပိုင်းများ (headers၊ sockets) များ။
သံအပူချိန်ကို ~300°C တွင်သတ်မှတ်ထားပြီး အစိတ်အပိုင်း သို့မဟုတ် pad မပျက်စီးစေရန် အဆစ်တစ်ခုစီကို 5 စက္ကန့်အောက် အပူထားပါ။
LEDs များ၊ electrolytic capacitors နှင့် battery leads (အနီရောင် = positive၊ black = negative) အတွက် ဝင်ရိုးစွန်းကို ဂရုပြုပါ။
ဟာ့ဒ်ဝဲများ တပ်ဆင်ခြင်းဖြင့်၊ သင်၏ ကွန်ဆိုးလ်သည် "ကိုယ်ထည်" တစ်ခုသာ ဖြစ်သည် - ၎င်းသည် အသက်ဝင်လာရန် firmware လိုအပ်ပါသည်။
ဖွံ့ဖြိုးတိုးတက်မှုပတ်ဝန်းကျင်ကို စနစ်ထည့်သွင်းပါ- သင်ရွေးချယ်ထားသော ပရိုဆက်ဆာအတွက် Arduino IDE၊ Raspberry Pi OS သို့မဟုတ် တူညီသော toolchains ကို ထည့်သွင်းပါ။ Arduino Pro Micro-based ပရောဂျက်အတွက်၊ Arduboy2 စာကြည့်တိုက်ကို ထည့်သွင်းပါ။
Firmware ကို ရေး/ flash သည်- firmware သည် ဟာ့ဒ်ဝဲကို အစပြုခြင်း ကို ကိုင်တွယ်သည်၊ ခလုတ်ထည့်သွင်းမှုများကို ဖတ်သည်၊ မျက်နှာပြင်ကို မောင်းနှင်သည်၊ နှင့် game logic ကို လုပ်ဆောင်သည်။ စတင်သူများသည် ဂိမ်းများကို ချိတ်ဆက်နည်းကို လေ့လာရန် အဖွင့်-အရင်းအမြစ်ပရောဂျက်များ (Arduboy ဂိမ်းစာကြည့်တိုက်များကဲ့သို့) စတင်သင့်သည်။
ဂိမ်းများကိုဖွင့်ပါ- microSD ပံ့ပိုးမှုပါရှိသော ကွန်ဆိုးလ်များအတွက်၊ ဂိမ်း ROM ဖိုင်များကို ကတ်ပေါ်တွင် ထားရှိပါ။ Firmware သည် ၎င်းတို့ကို ဖတ်ပြီး ထိုနေရာမှ လုပ်ဆောင်သည်။
ဤသည်မှာ အရည်အသွေးအာမခံချက်အဆင့်ဖြစ်သည် - ဘယ်တော့မှ မကျော်သွားပါနဲ့။
ပါဝါကြိုတင်စစ်ဆေးခြင်း- ပါဝါနှင့် မြေပြင်ကြားရှိ ဘောင်းဘီတိုရှိမရှိ စစ်ဆေးရန် မာလ်တီမီတာကို အသုံးပြုပါ။ အစိတ်အပိုင်းအားလုံး၏ polarity နှင့် orientation ကို နှစ်ခါစစ်ဆေးပါ။
ပါဝါဖွင့်စမ်းသပ်ခြင်း- ပထမဦးစွာ ပင်မ IC ထည့်သွင်းထားခြင်းမရှိဘဲ ပါဝါဖွင့်ပါ၊ ပါဝါရထားတစ်ခုစီ (ဥပမာ၊ 3.3V၊ 5V) အထွက်မှန်ကန်ကြောင်း စစ်ဆေးပါ။ ထို့နောက် ပရိုဆက်ဆာကို ထည့်သွင်းပြီး အခြေခံလုပ်ဆောင်နိုင်စွမ်းကို စမ်းသပ်ပါ။
လုပ်ဆောင်ချက်စမ်းသပ်မှု- ခလုတ်ထည့်သွင်းမှုများ၊ ပြသမှုအထွက်၊ အသံနှင့် တစ်ခုပြီးတစ်ခုအားသွင်းခြင်းတို့ကို စမ်းသပ်ပါ။ စာကြောင်းတိုင်းအလုပ်လုပ်ကြောင်းအတည်ပြုရန် function တစ်ခုစီကိုလှည့်ပတ်သောစမ်းသပ်ကုဒ်ကိုသုံးပါ။
ဂိမ်းကစားခြင်း စမ်းသပ်ခြင်း- ဂိမ်းတစ်ခုကို 15-30 မိနစ်အထိ ဆက်တိုက်ဖွင့်ပါ။ မျက်နှာပြင်တည်ငြိမ်မှု၊ ခလုတ်တုံ့ပြန်မှုနှင့် အလုံးစုံအပူချိန်မြင့်တက်မှုကို စောင့်ကြည့်ပါ။
အပူဒီဇိုင်း- စွမ်းဆောင်ရည်မြင့်မားသော cores (ဥပမာ Raspberry Pi) သည် သိသာထင်ရှားသောအပူကိုထုတ်ပေးသည် — PCB အပြင်အဆင်နှင့် အကာအရံဒီဇိုင်းနှစ်ခုစလုံးတွင် အပူရှိန်များ သို့မဟုတ် လေဝင်လေထွက်အပေါက်များအတွက် ပါဝင်သည်။
EMI (Electromagnetic Interference)- မြန်နှုန်းမြင့် ဒစ်ဂျစ်တယ် အချက်ပြမှုများအတွက်၊ ကွဲပြားသောအတွဲများကို အသုံးပြုပြီး ဆူညံသံများကို လျှော့ချရန်အတွက် ၎င်းတို့ကို မြေပြင်ခြေရာများဖြင့် ဝန်းရံပါ။
DFM (ထုတ်လုပ်နိုင်စွမ်းအတွက် ဒီဇိုင်း- အစီအစဥ်အသေးစားများ ထုတ်လုပ်ရန် စီစဉ်နေပါက၊ သင်၏ အဆင်အပြင်သည် ၎င်းတို့၏ ထုတ်လုပ်မှုစွမ်းရည်နှင့် ကိုက်ညီကြောင်း သေချာစေရန် သင်၏ PCBA Fab ကို ဒီဇိုင်းအဆင့်တွင် အစောပိုင်းတွင် တိုင်ပင်ပါ။
