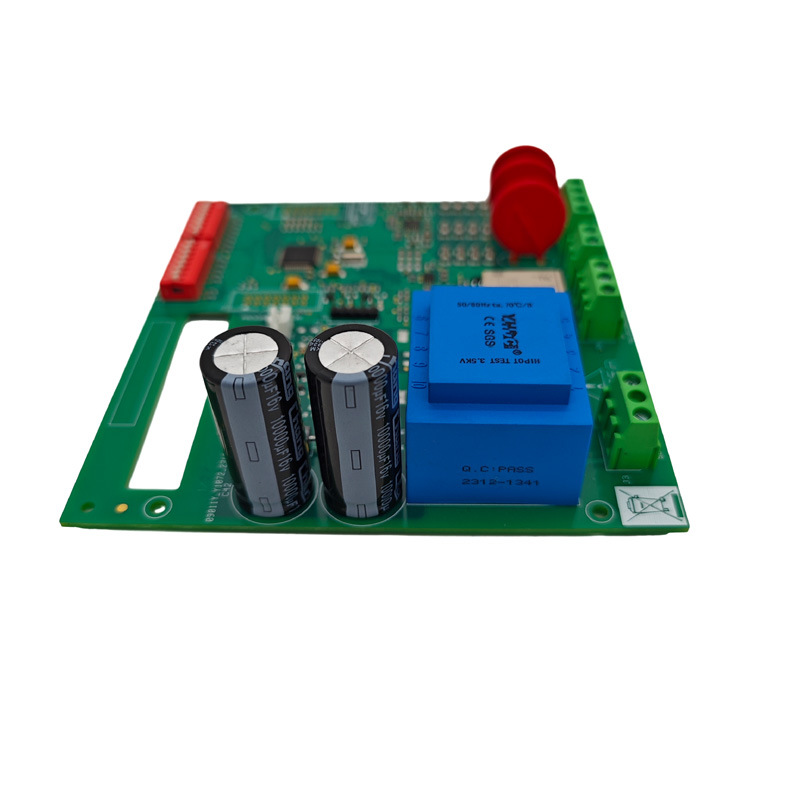

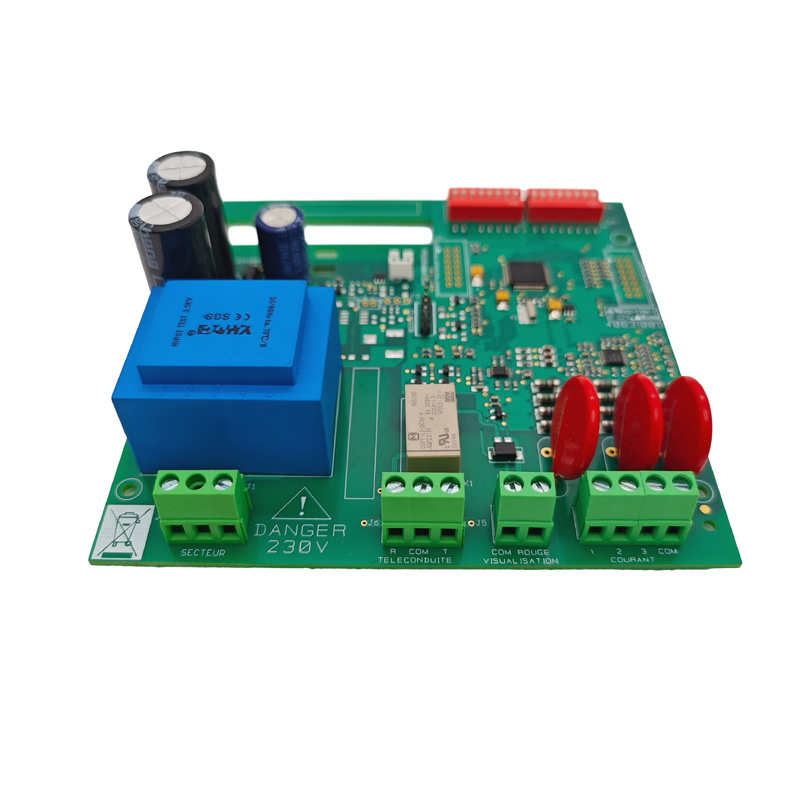

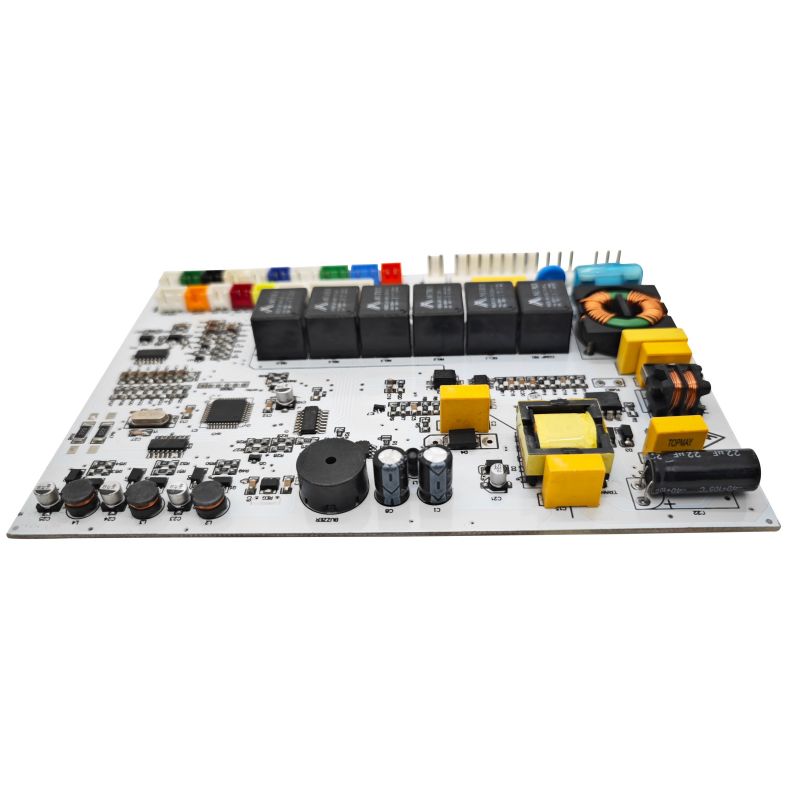

Sonar PCBA မျှား

ငါးဖမ်းဆိုနာစနစ် (fish finder) သည် အပန်းဖြေငါးဖမ်းခြင်း၊ စီးပွားဖြစ်ငါးဖမ်းခြင်းနှင့် ရေအောက်ရှာဖွေရေးတို့တွင် တွင်ကျယ်စွာအသုံးပြုသည့် အဏ္ဏဝါရှာဖွေရေးကိရိယာများတွင် အဓိက အီလက်ထရွန်းနစ်အစိတ်အပိုင်းဖြစ်သည်။ ပရော်ဖက်ရှင်နယ် PCBA ထုတ်လုပ်မှုဝန်ဆောင်မှုပေးသူအနေဖြင့် ကျွန်ုပ်တို့သည် ဆားမှုန်ရေမွှား၊ စိုထိုင်းဆမြင့်မားပြီး အပူချိန်လွန်ကဲသော ပြင်းထန်သောအဏ္ဏဝါပတ်ဝန်းကျင်များတွင် ယုံကြည်စိတ်ချရသောလုပ်ဆောင်မှုကို သေချာစေမည့် ဒီဇိုင်းမှသည် ထုတ်ကုန်အချောထည်တပ်ဆင်ခြင်းအထိ တစ်ခုတည်းသောဖြေရှင်းချက်ပေးပါသည်။

ငါးဖမ်း Sonar PCBA ၏ Core နှစ်ခု

ဆိုနာစနစ်တွင် အီလက်ထရွန်းနစ် တပ်ဆင်မှု နှစ်ခု ပါဝင်ပြီး တစ်ခုစီတွင် ကွဲပြားသော PCBA လိုအပ်ချက်များ ရှိသည်။

Display/Processor PCBA

• Sonar အချက်ပြမှုလုပ်ဆောင်ခြင်း - ပြန်လာသောပဲ့တင်သံများကို ဒစ်ဂျစ်တယ်ပုံများအဖြစ်သို့ ပြောင်းလဲခြင်း။

• GPS လမ်းညွှန်ပေါင်းစပ်မှု - တည်နေရာဒေတာကို ဆိုနာဖတ်ခြင်းများဖြင့် ပေါင်းစပ်ခြင်း။

• ပြသမောင်းနှင်ခြင်း - LCD သို့မဟုတ် ထိတွေ့မျက်နှာပြင်အထွက်ကို ထိန်းချုပ်ခြင်း။

• အသုံးပြုသူ အင်တာဖေ့စ် အပြန်အလှန် တုံ့ပြန်မှု – စာဖတ်ခြင်း ခလုတ် သို့မဟုတ် ထိခြင်း ထည့်သွင်းမှုများ

Transducer PCBA

1. Pulse ထုတ်လုပ်ခြင်း - ဆိုနာကြိမ်နှုန်းများတွင် ဗို့အားမြင့်ပေါက်ကွဲခြင်း (± 40V မှ ±100V) ကို ဖန်တီးခြင်း

2. ပဲ့တင်သံလက်ခံမှု - အားနည်းသောပြန်အချက်ပြမှုများကို ချဲ့ထွင်ပြီး အေးစက်စေခြင်း (မိုက်ခရိုဗို့အကွာအဝေး)

3. Transmit/Receive switching - ပို့လွှတ်ခြင်းနှင့် လက်ခံခြင်းမုဒ်များအကြား လျင်မြန်စွာပြောင်းခြင်း။

4. Impedance matching – ကိုက်ညီသော cable နှင့် transducer လက္ခဏာများ

ခေတ်မီကုန်ထုတ်လုပ်မှုလမ်းကြောင်း- အဆင့်မြင့်ငါးဖမ်း transducers များသည် ယခုအခါ PCBA ပေါ်သို့ piezoelectric ဒြပ်စင်များကို တိုက်ရိုက်တပ်ဆင်သည့် စက်များဖြင့် SMT နည်းပညာကို အသုံးပြုထားပြီး ပိုမိုကောင်းမွန်သော တိကျမှုနှင့် ကုန်ကျစရိတ်လျှော့ချရန်အတွက် ကြွေထည်ပုံဆောင်ခဲများ၏ လက်စွဲနေရာချထားခြင်းကို အစားထိုးပါသည်။

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

ရနိုင်သောဖွဲ့စည်းပုံများ

• ကြိမ်နှုန်းတစ်ခုတည်း၊ အလင်းတန်းတစ်ခုတည်း- 38 kHz၊ 50 kHz၊ 200 kHz @ 1 kW

• Dual frequency၊ single beam- 38/200 kHz သို့မဟုတ် 50/200 kHz (ငါးဖမ်းရန်အတွက် သာမာန်)

• မြင့်မားသောပါဝါ- 4 kW ရေနက်ပိုင်းလုပ်ငန်းသုံး ဖွဲ့စည်းမှုပုံစံ

PCBA ရုပ်ပိုင်းဆိုင်ရာသတ်မှတ်ချက်များ

အရေးပါသော ဒီဇိုင်းထည့်သွင်းစဉ်းစားမှု ခြောက်ခု

1. Signal Integrity – ထောက်လှမ်းတိကျမှုကို သေချာစေခြင်း။

ဆိုနာကြိမ်နှုန်းများသည် 50 kHz မှ 900 kHz ကျော်အထိရှိသည်။ PCBA အပြင်အဆင်သည် ထောက်လှမ်းမှုအပိုင်းနှင့် တိကျမှုကို တိုက်ရိုက်သက်ရောက်သည်-

• Impedance-controlled traces- transducer cable များအတွက် ပုံမှန် 50Ω သို့မဟုတ် 75Ω

• လိုက်ဖက်သောခြေရာခံအရှည်များ- phased array transducers အတွက်၊ ဒြပ်စင်ခြေရာခံအားလုံးသည် ထပ်တူလျှပ်စစ်အရှည်ရှိရမည်

• အစောင့်အဝိုင်းများ- ဆူညံသံများကို ငြင်းပယ်ရန် မြေပြင်ခြေရာများဖြင့် အထိခိုက်မခံသော analog ထည့်သွင်းမှုများကို ဝိုင်းရံထားသည်။

• အန်နာလော့/ဒစ်ဂျစ်တယ်အခြေခံများကို ခွဲထုတ်ပါ- ပါဝါထည့်သွင်းမှုအနီး ကြယ်ပွင့်အမှတ်တစ်ခုတွင် ချိတ်ဆက်ပါ။

2. အစိုဓာတ်ကာကွယ်မှု – နံပါတ် ၁ ယုံကြည်စိတ်ချရမှုအချက်

အဏ္ဏဝါပတ်ဝန်းကျင်များသည် PCBA များကို ဆားဖြန်းခြင်း၊ ငွေ့ရည်ဖွဲ့ခြင်းနှင့် တိုက်ရိုက်နှစ်မြှုပ်ခြင်းတို့ကို ဖော်ထုတ်ပေးသည်။ Conformal coating သည် ညှိနှိုင်း၍မရပါ။

IP အဆင့်သတ်မှတ်ခြင်း ပစ်မှတ်များ

• ပြသမှုယူနစ်- IP65 အနိမ့်ဆုံး (ဖုန်မှုန့်၊ ရေဖြန်းဒဏ်ခံနိုင်မှု)

• Transducer တပ်ဆင်မှု- IP68 အနည်းဆုံး (နှစ်မြုပ်မှုဒဏ်ခံနိုင်မှု 1m+)

3. Transmit/Receive (T/R) Switching – Sensitive Receiver ကို ကာကွယ်ပေးခြင်း။

ဆိုနာ transducer သည် တစ်ပြိုင်နက် ထုတ်လွှင့်ခြင်းနှင့် လက်ခံခြင်း မပြုနိုင်ပါ။ PCBA တွင် ဗို့အားမြင့်ထုတ်လွှတ်မှုသွေးခုန်နှုန်းမှ အရေးကြီးသော ဆူညံသံနိမ့်အသံချဲ့စက် (LNA) ကို ကာကွယ်ပေးသည့် T/R ခလုတ်တစ်ခု ပါဝင်ရမည်-

• သုံးလွှာကာကွယ်မှု- Chopper circuit + voltage clamping + series resistance

• တုံ့ပြန်ချိန်- <10μs (ရေတိမ်ပိုင်း၌ 1 ပေအနက် = 2μs အသွားအပြန်ခရီး)

• လက်ခံသူကာကွယ်မှုအဆင့်သတ်မှတ်ချက်- ±5V ထည့်သွင်းမှုတွင် ±100V အထွတ်အထိပ်သို့ ရှင်သန်ပါ။

4. Power Amplifier ဒီဇိုင်း

Transducer ကိုမောင်းနှင်ရန်အတွက် MCU ၏ logic-level signal (5V) ကို မြှင့်တင်ပေးသည်-

5. လက်ခံသူကွင်းဆက် – ချဲ့ထွင်ခြင်းနှင့် စစ်ထုတ်ခြင်း။

ပြန်လာသောပဲ့တင်သံများသည် အလွန်အားနည်းသည် (မီလီဗိုလ် သို့မဟုတ် မိုက်ခရိုဗို့)။ လက်ခံသူကွင်းဆက်သည် ဆူညံသံနည်းပါးစွာဖြင့် မြင့်မားသောအမြတ်လိုအပ်သည်-

6. Power Supply ဒီဇိုင်း

12V အဏ္ဏဝါဘက်ထရီ တစ်ခုတည်းမှ သန့်ရှင်းသော ဗို့အားရထားလမ်းအများအပြားကို ထုတ်လုပ်သည်-

အကြံပြုချက်- ဒစ်ဂျစ်တယ်နှင့် အန်နာလော့ရထားများအတွက် သီးခြား ကူးပြောင်းမှုအားထိန်းကိရိယာများကို အသုံးပြုပါ။ လက်ခံသူကွင်းဆက်သို့ အသန့်ရှင်းဆုံးပါဝါအတွက် converters များကိုပြောင်းပြီးနောက် LDOs ကိုသုံးပါ။

PCBA Layout ယုံကြည်စိတ်ချရမှုစည်းမျဉ်းများ

ပစ္စည်းရွေးချယ်ရေးလမ်းညွှန်

ထုတ်လုပ်မှုစမ်းသပ်မှုလိုအပ်ချက်များ

ပတ်ဝန်းကျင်ဆိုင်ရာ အရည်အချင်းစစ် (လုပ်ငန်းသုံးထုတ်ကုန်စံနှုန်း)

အမေးအဖြေများ

Q1- Transducer တပ်ဆင်မှုအတွက် တောင့်တင်းသော FR4 သို့မဟုတ် ပြောင်းလွယ်ပြင်လွယ် PCB လား။

နှစ်ခုစလုံးသည် အသက်ဝင်သည်။ ရွေးချယ်မှုသည် စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို အကျိုးသက်ရောက်သည်-

• တောင့်တင်းသော FR4- ရိုးရှင်းသောဒြပ်စင်တစ်ခုထုတ်လွှတ်ကိရိယာများ၊ ကြိမ်နှုန်းနိမ့် (50-83 kHz) ဒီဇိုင်းများအတွက် အကောင်းဆုံး။ ကုန်ကျစရိတ်သက်သာပြီး ထုတ်လုပ်မှုပိုမိုလွယ်ကူသော်လည်း ကွေးထားသော ကိုယ်ထည်ပုံသဏ္ဍာန်များနှင့် မကိုက်ညီပါ။

• Flexible PCB- အဆင့်လိုက် ခင်းကျင်းမှုများ၊ ကြိမ်နှုန်းမြင့် (200 kHz+)၊ ကွေးညွတ်ထားသော အိမ်ရာဒီဇိုင်းများအတွက် အကောင်းဆုံး။ ရှုပ်ထွေးသော ပုံသဏ္ဍာန်များနှင့် လိုက်လျောညီထွေဖြစ်ပြီး အိမ်ရာအရွယ်အစားကို လျှော့ချပေးသော်လည်း ကုန်ကျစရိတ်ပိုများသည်။

စက်မှုလုပ်ငန်းလမ်းကြောင်း- ပရီမီယံငါးရှာဖွေသူများသည် ယခုအခါ ဆိုနာရောင်ခြည်ကိုပုံဖော်ရန်အတွက် ကွေးညွှတ်သော သို့မဟုတ် မျဉ်းနar arrays များတွင် ဒါဇင်ပေါင်းများစွာသော transducer အစိတ်အပိုင်းငယ်များကို တိကျသောနေရာချထားမှုကို ခွင့်ပြုပေးသော SMT piezoelectric ဒြပ်စင်များနှင့်အတူ လိုက်လျောညီထွေရှိသော PCBAs ကို အသုံးပြုထားသည်။

Q2- ဗို့အားမြင့်ထုတ်လွှတ်မှုသွေးခုန်နှုန်းမှ receiver preamp ကို ဘယ်လိုကာကွယ်မလဲ။

သုံးလွှာကာကွယ်မှုအစီအစဉ်ကို အသုံးပြုပါ-

1. Chopper ဆားကစ်- အစီအရီရှိ MOSFET များ သို့မဟုတ် PIN ဒိုင်အိုဒ့်များ - ထုတ်လွှင့်နေစဉ်အတွင်း ပိတ်သွားသည်

2. ဗို့အားကုပ်ခြင်း- နောက်သို့ Schottky သို့မဟုတ် Zener diodes က ±5V သို့မဟုတ် ±10V သို့ ကုပ်ပါ

3. စီးရီးခံနိုင်ရည်- T/R switch နှင့် LNA အဝင်ကြားရှိ 100Ω မှ 1kΩ resistor သည် အမှားအယွင်းအခြေအနေများအတွင်း လက်ရှိကို ကန့်သတ်ထားသည်။

Q3- ကြားဖြတ်ဆိုနာအချက်ပြမှုများ သို့မဟုတ် တစ္ဆေပဲ့တင်သံများကို အဘယ်အရာက ဖြစ်စေသနည်း။

PCBA ဒီဇိုင်း သို့မဟုတ် တပ်ဆင်မှု ချို့ယွင်းချက်များကို မကြာခဏ ခြေရာခံနိုင်သည်-

1. ချိတ်ဆက်ကိရိယာ → ချိတ်ဆက်ကိရိယာလမ်းဆုံတွင် စိုစွတ်မှုဝင်ရောက်ပြီး အလုံပိတ်ချိတ်ဆက်ကိရိယာများကို အသုံးပြုပါ။

2. SMT ဒြပ်စင်များပေါ်ရှိ အက်ကွဲနေသော ဂဟေအဆစ်များ → ပြောင်းလွယ်ပြင်လွယ် PCB ကိုသုံးပါ၊ epoxy အောက်ဖြည့်ထည့်ပါ

3. ပါဝါရထားလမ်းများတွင် ခွဲထုတ်ခြင်း မလုံလောက်ခြင်း → 1000μF အမြောက်အများ ကာပါစီတာထည့်ပါ၊ LNA ရထားလမ်းအတွက် သီးခြား 100μF+100nF ခွဲထုတ်ခြင်း

4. ညံ့ဖျင်းသော bandpass filter ချိန်ညှိခြင်း → 1% သည်းခံနိုင်မှု အစိတ်အပိုင်းများကို အသုံးပြုပါ၊ ကွန်ရက်ခွဲခြမ်းစိတ်ဖြာသူဖြင့် စစ်ဆေးပါ။

အဘယ်ကြောင့်ကျွန်ုပ်တို့ကိုရွေးချယ်ပါ - ငါးဖမ်း Sonar PCBA လိုအပ်ချက်များနှင့်ကိုက်ညီသောတိကျမှု

အဏ္ဏဝါအီလက်ထရွန်နစ်ပစ္စည်းများထုတ်လုပ်ခြင်း၏ထူးခြားသောစိန်ခေါ်မှုများကိုဖြေရှင်းရန်အတွက်ကျွန်ုပ်တို့သည်ကျွန်ုပ်တို့၏စွမ်းရည်များကိုအထူးတည်ဆောက်ထားပါသည်။

1. ရင့်ကျက်သော အစိုဓာတ်ကာကွယ်မှု လုပ်ငန်းစဉ်များ

ဆားမှုန်ရေမွှားချေးနှင့် အစိုဓာတ်ဝင်ရောက်မှုသည် ပင်လယ်ပတ်ဝန်းကျင်တွင် အဓိကစိန်ခေါ်မှုများဖြစ်သည်။ ကျွန်ုပ်တို့သည် ရွေးချယ်မှုဖြန်းခြင်း (အချိတ်အဆက်နေရာများကို တိကျစွာရှောင်ရှားခြင်း) နှင့် လွယ်ကူသောစစ်ဆေးရန်အတွက် ခရမ်းလွန်ရောင်၊ ဆီလီကွန်၊ နှင့် ယူရီသိန်းတို့၏ ဖော်မြူလာအကာအရံရွေးချယ်စရာများကို ပေးဆောင်ပါသည်။ - transducer စည်းဝေးပွဲများအတွက် IP68 အကာအကွယ်လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

2. Flexible PCB နှင့် Rigid-Flex ထုတ်လုပ်မှုစွမ်းရည်

အဆင့်မြင့်ငါးဖမ်း transducers များသည် လိုက်လျောညီထွေရှိသော PCB + SMT piezoelectric ဒြပ်စင်ဖြေရှင်းချက်များကို ပိုမိုအသုံးပြုလာကြသည်။ ကျွန်ုပ်တို့သည် ပြောင်းလွယ်ပြင်လွယ် PCB (polyimide/PET) နှင့် တောင့်တင်းသော-ပျော့ပျောင်းသော ဘုတ်ပြားထုတ်လုပ်ခြင်းကို ပံ့ပိုးပေးသည် - တိကျသော ခင်းကျင်းနေရာချထားမှု၊ ကွေးညွတ်သော အိမ်ရာလိုက်ဖက်ညီမှုနှင့် အလုံးစုံအရွယ်အစားကို လျှော့ချပေးသည်။

3. One-Stop Turnkey ဝန်ဆောင်မှု – ညှိနှိုင်းဆောင်ရွက်မှုအပေါ် လျှော့ချထားသည်။

PCB ထုတ်လုပ်မှု → အစိတ်အပိုင်း အရင်းအမြစ်ရှာဖွေခြင်း → SMT/DIP စည်းဝေးပွဲ → ပရိုဂရမ်ရေးဆွဲခြင်း → လုပ်ဆောင်မှုစမ်းသပ်ခြင်း → ဖော်မြူလာအပေါ်ယံပိုင်း → ဝါယာကြိုးစည်းခြင်း → ထုတ်ကုန်အချောထည်တပ်ဆင်ခြင်းမှ၊ လုပ်ငန်းစဉ်များအားလုံးသည် အိမ်တွင်း၌ ပြီးမြောက်ပြီး၊ ရောင်းချသူအများအပြား၏ညှိနှိုင်းမှုကုန်ကျစရိတ်နှင့် အရည်အသွေးအန္တရာယ်များကို လျှော့ချပေးသည်။

4. ပြည့်စုံသော စမ်းသပ်ခြင်းနှင့် မှန်ကန်ကြောင်း အတည်ပြုနိုင်မှု

အသက်အရွယ်ကြီးရင့်မှုဆိုင်ရာ စမ်းသပ်ခန်း 2 ခန်း၊ မြင့်မား/နိမ့် အပူချိန် စမ်းသပ်ခန်း 2 ခန်း နှင့် ပရော်ဖက်ရှင်နယ် စမ်းသပ်ကိရိယာ အများအပြားကို တပ်ဆင်ထားပြီး၊ ကျွန်ုပ်တို့ လုပ်ဆောင်နိုင်သည်-

• ပတ်လမ်းအတွင်း စမ်းသပ်ခြင်း (ICT)

• အပူစက်ဘီးစီးခြင်း စမ်းသပ်ခြင်း (-40°C မှ +85°C)

• ဆားဖြန်းစမ်းသပ်

• အပူချိန်စမ်းသပ်မှု

• လုပ်ဆောင်ချက်ဆိုင်ရာ စမ်းသပ်ခြင်း (T/R ကူးပြောင်းခြင်း အတည်ပြုခြင်း၊ ဆူညံသံကြမ်းပြင် စမ်းသပ်ခြင်း အပါအဝင်)

5. Flexible Volume ပံ့ပိုးမှု

MOQ မရှိဘဲ ရှေ့ပြေးပုံစံ အတည်ပြုခြင်းမှ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုသို့ ချောမွေ့စွာ ကူးပြောင်းခြင်းမရှိဘဲ နှစ်စဉ် PCBA ထုတ်လုပ်မှုစွမ်းရည်သည် အလုံးရေ 1.5 သန်းထက် ကျော်လွန်နေပါသည်။

ကျွန်ုပ်တို့၏အရည်အချင်းများ

• တည်ထောင်ခဲ့သည်- 2011

• စက်ရုံဧရိယာ: 3,000+ စတုရန်းမီတာ

• R&D အင်ဂျင်နီယာများ- ၂၀

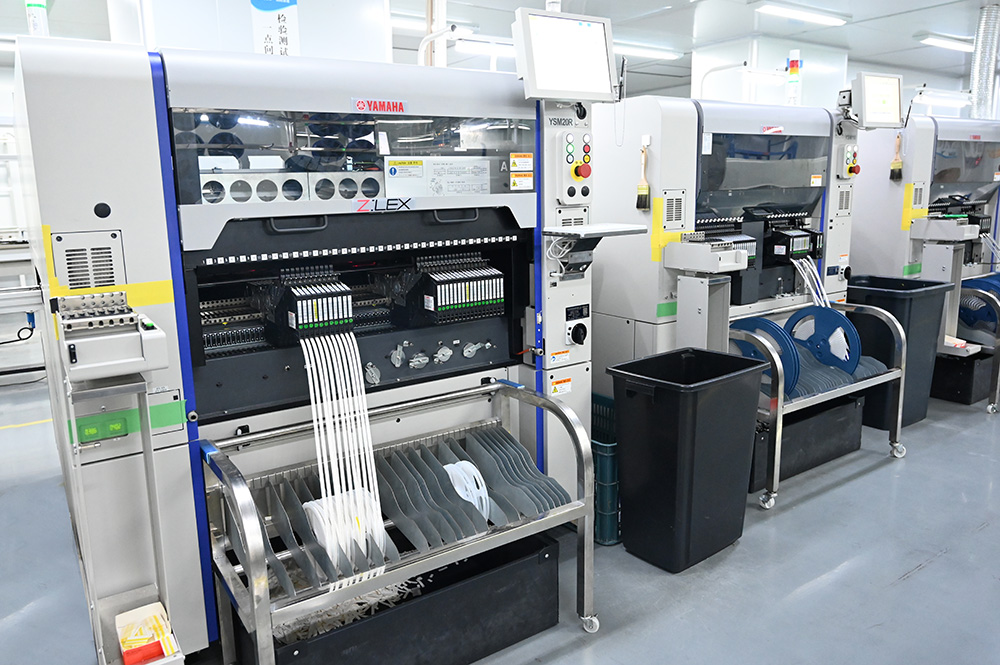

• SMT ထုတ်လုပ်မှုလိုင်းများ- ၆

• DIP စည်းဝေးပွဲလိုင်းများ- ၄

• ကုန်ချော စည်းဝေးပွဲလိုင်းများ- ၂

• အရည်အသွေးစနစ်- ISO 9001:2015 ထောက်ခံချက်၊ IPC-610E လိုက်နာမှု

• ပို့ကုန်စျေးကွက်များ- မြောက်အမေရိက၊ တောင်အမေရိက၊ ဥရောပ၊ အာရှ၊ အိုရှန်းနီးယား
