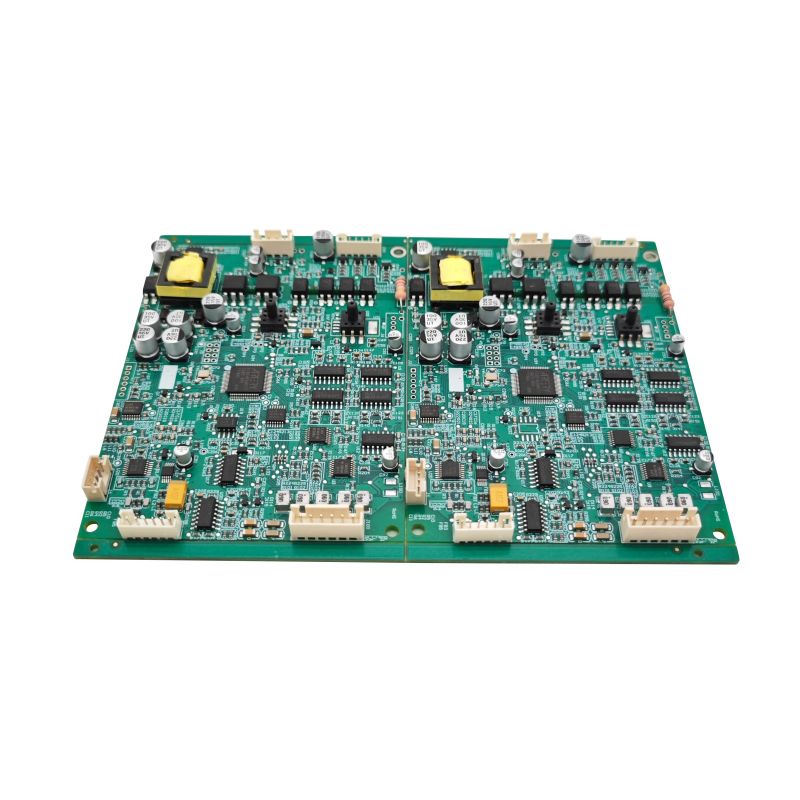

အပူချိန်ထိန်းကိရိယာ PCBA စက်ရုံကို ရွေးချယ်နည်း -- နည်းပညာဝယ်သူ၏လမ်းညွှန်
စက်ရုံက ဒီဇိုင်းထက် ဘာကြောင့် ပိုအရေးကြီးတာလဲ။

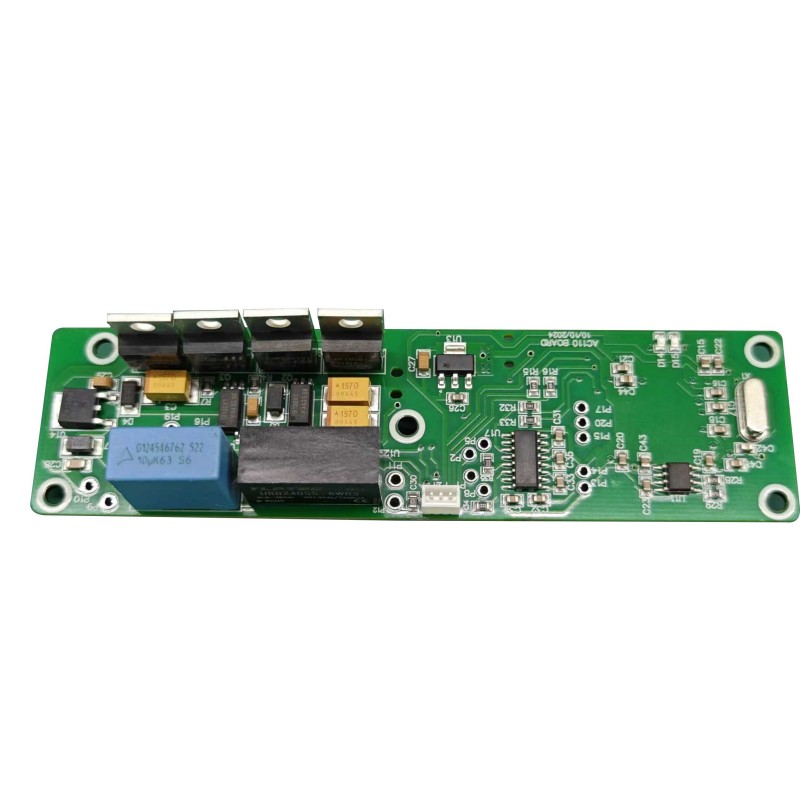

Aကြီးကိုအပူချိန်ထိန်းချုပ်ကိရိယာ PCBAအအေးခန်းဂဟေအဆစ်များကို တပ်ဆင်ခြင်း၊ အစိတ်အပိုင်းနေရာချထားမှု မှားယွင်းခြင်း သို့မဟုတ် အပူစီမံခန့်ခွဲမှု ညံ့ဖျင်းခြင်းတို့ကြောင့် စက္ကူပေါ်တွင် ဒီဇိုင်းမအောင်မြင်ပါ။ စက်ရုံက ထိန်းချုပ်သည်-
- Solder paste အရည်အသွေးနှင့် reflow profile
- တပ်ဆင်နေစဉ်အတွင်း ESD ကာကွယ်မှု
- အစိတ်အပိုင်းရင်းမြစ်ကို ခြေရာခံနိုင်မှု
- လျှပ်စစ်စမ်းသပ်မှုလွှမ်းခြုံမှု (ICT၊ FCT)
- အပူလောင်ခြင်းနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ ဖိစီးမှုကို စစ်ဆေးခြင်း။
ညံ့ဖျင်းမှုကို ရွေးချယ်ပါ၊ နှင့် ကွင်းပျက်ကွက်မှုနှုန်းသည် 0.2% မှ 5% သို့မဟုတ် ထို့ထက်ပို၍ခုန်နိုင်သည်။

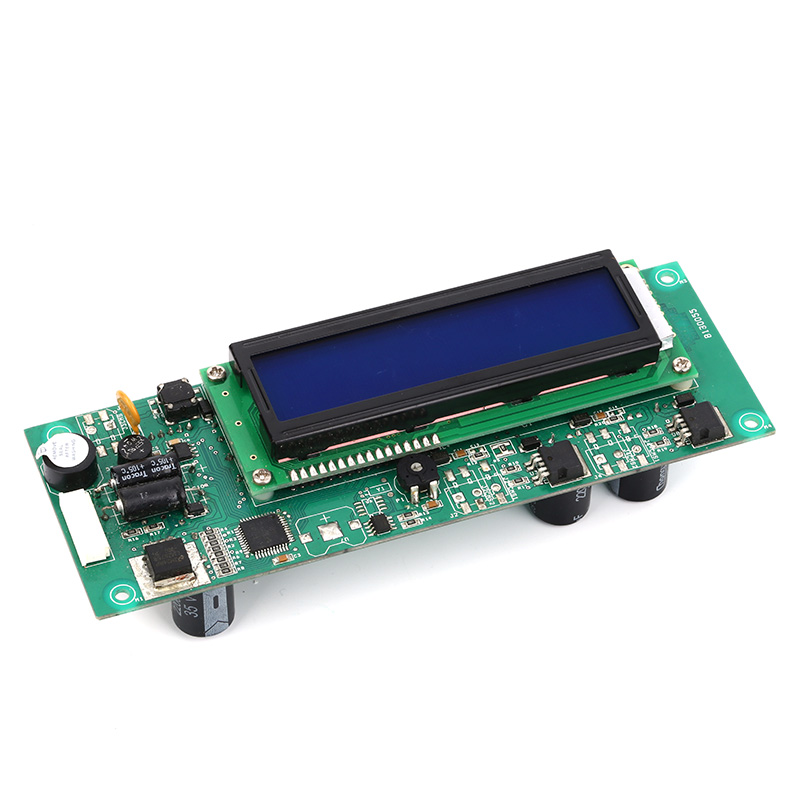

8 အပူချိန် ထိန်းချုပ်ကိရိယာ PCBA စက်ရုံများအတွက် အရေးပါသော အကဲဖြတ်မှု သတ်မှတ်ချက်
1. လက်မှတ်များနှင့် စာရင်းစစ်များ
CertificateWhy It MattersISO 9001:2025အခြေခံအရည်အသွေးစီမံခန့်ခွဲမှုစနစ်IATF 16949မော်တော်ယာဥ်အပူထိန်းကိရိယာအတွက်လိုအပ်သည်ISO 13485ဆေးဘက်ဆိုင်ရာကိရိယာအပူချိန်ထိန်းချုပ်မှု PCBAIPC-A-610 အတန်းအစား 2 သို့မဟုတ် 3 အီလက်ထရွန်နစ်စည်းဝေးမှုများ၏လက်ခံနိုင်မှုUL / CESafety အဆုံးထုတ်ကုန်များအတွက် လိုက်နာမှု
အနီရောင်အလံစက်ရုံမှ "ISO ကိုက်ညီသည်" ဟု တောင်းဆိုသော်လည်း တရားဝင်လက်မှတ်ကို မပြနိုင်ပါ။
2. အိမ်တွင်းစမ်းသပ်မှုစွမ်းရည်
လေးနက်တယ်။အပူချိန်ထိန်းချုပ်ကိရိယာ PCBAစက်ရုံသည် outsource စမ်းသပ်ခြင်းမပြုပါ။ ကိုလိုက်ရှာနေသည်:
- AOI (အလိုအလျောက် အလင်းစစ်ဆေးခြင်း)- 100% ဘုတ်အဖွဲ့
- ICT (In-Circuit Test)-- ခုခံအား၊ ဦးထုပ်များ၊ ဘောင်းဘီတိုများကို စစ်ဆေးပါ။
- FCT (Functional Circuit Test)-- အာရုံခံကိရိယာထည့်သွင်းမှုကို အတုယူကာ relay/SSR အထွက်ကို အတည်ပြုသည်။
- မီးဖိုများ- ဝန်စက်ဘီးစီးခြင်းဖြင့် 48 နာရီ 50°C
- ဓာတ်မှန်စစ်ဆေးခြင်း။-- BGA သို့မဟုတ် လျှို့ဝှက်ဂဟေအဆစ်များအတွက်
3. အစိတ်အပိုင်း အရင်းအမြစ်ရှာဖွေခြင်းနှင့် ခြေရာခံနိုင်မှု
ရေးသားထားသော မူဝါဒများကို တောင်းဆိုပါ-
- တရားဝင် ဖြန့်ဖြူးသူများသာ(DigiKey၊ Mouser၊ Arrow သို့မဟုတ် ဒေသဆိုင်ရာ ညီမျှမှုများ)
- သုတ်ခြေရာကောက်-- PCBA နံပါတ်တစ်ခုစီသည် အစိတ်အပိုင်းရက်စွဲကုဒ်များနှင့် ချိတ်ဆက်ထားသည်။
- အတုအပ ဖော်ထုတ်ခြင်း။- အမြင်အာရုံစစ်ဆေးခြင်း၊ ဓာတ်မှန်ရိုက်ခြင်းနှင့် လျှပ်စစ်စစ်ဆေးခြင်း
ခြေရာခံနိုင်ခြင်းမရှိဘဲ၊ အတုအပ capacitor တစ်ခုတည်းသည် ထုတ်လုပ်မှုလည်ပတ်မှုတစ်ခုလုံးကို ပျက်စီးစေနိုင်သည်။
4. အင်ဂျင်နီယာပံ့ပိုးမှုနှင့် DFM ပြန်လည်သုံးသပ်ခြင်း။
စက်ရုံက ပေးသင့်တယ်။ထုတ်လုပ်မှုအတွက် ဒီဇိုင်း (DFM)ကိုးကားခြင်းမပြုမီအစီရင်ခံစာ။ ၎င်းတွင်-
- Solder Mask နှင့် Silkscreen ကြည်လင်ပြတ်သားခြင်း။
- အလိုအလျောက်နေရာချထားမှုအတွက် အစိတ်အပိုင်းအကွာအဝေး
- ဓာတ်အားခြေရာများပေါ်တွင် အပူသက်သာခြင်း။
- FCT တန်ဆာပလာများအတွက် စမ်းသပ်မှုအမှတ်ဝင်ရောက်ခြင်း။
ကျွန်ုပ်တို့၏စံနှုန်းNPI (ထုတ်ကုန်အသစ်မိတ်ဆက်ခြင်း) တွင် ပါဝင်သော DFM အကြိမ်ရေ အနည်းဆုံး 3 ကြိမ်။
5. Volume ထုတ်လုပ်မှုလမ်းကြောင်းသို့ နမူနာပုံစံ
PhaseQuantityTypical Lead TimeEngineeringနမူနာ5--20 pcs5--7 ရက် Pilot run50--200 pcs10--12 ရက် ထုထည်နိမ့် ထုတ်လုပ်မှု500--2,000 pcs15--20 ရက်များ မြင့်မားသော-ထုထည် (တစ်လလျှင်)5,000-30pcs
ကြီးမားသော NRE အခကြေးငွေကို မကောက်ခံဘဲ ရှေ့ပြေးပုံစံများ မထုတ်လုပ်နိုင်သော စက်ရုံများကို ရှောင်ကြဉ်ပါ။
6. အပူစက်ဘီးစီးခြင်းနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ ဖိစီးမှုစစ်ဆေးခြင်း။
အဘို့အပူချိန်ထိန်းချုပ်ကိရိယာ PCBAရေခဲသေတ္တာ၊ မီးဖိုများ သို့မဟုတ် ပြင်ပစက်ပစ္စည်းများတွင် အသုံးပြုသည့် စက်ရုံတွင်-
- အပူချိန်အခန်း(-40°C မှ +125°C)
- စိုထိုင်းဆအခန်း(0--95% RH)
- အပူဒဏ်ခံနိုင်မှု(လေမှ ဝေဟင်သို့ ၁၀ စက္ကန့် လွှဲပြောင်းခြင်း)
ယခင် အလားတူထုတ်ကုန်များမှ စမ်းသပ်မှုအစီရင်ခံစာများကို တောင်းဆိုပါ။
7. ဆက်သွယ်ရေးနှင့် ပွင့်လင်းမြင်သာမှု
ကိုးကားခြင်းအဆင့်တွင်၊ မေးခွန်းသုံးခုမေးပါ-
1. "တစ်ဖက်သတ် SMT တွင် သင့်ပုံမှန် အထွက်နှုန်းက ဘာလဲ?" (အဖြေကောင်း->98.5%)
2. "ယခင်ဖောက်သည်တစ်ဦးထံမှ DFM အစီရင်ခံစာနမူနာကို ကျွန်ုပ်မြင်ရမလား။
3. "ဖောက်သည်များ၏ အရည်အသွေး မကျေနပ်ချက်များကို မည်သူ ကိုင်တွယ်သနည်း -- နှင့် သင်၏ 8D အစီရင်ခံစာ လုပ်ငန်းစဉ်သည် အဘယ်နည်း။
နှေးနှေး သို့မဟုတ် မရေရာသော အဖြေများသည် အနာဂတ်ပြဿနာများကို ညွှန်ပြသည်။
8. တည်နေရာနှင့် ထောက်ပံ့ပို့ဆောင်ရေး
- ဒေသတွင်း vs ကမ်းလွန်-ပြည်တွင်း စက်ရုံများသည် ဆက်သွယ်ရေး လွယ်ကူသော်လည်း 30--50% ပိုကုန်ကျသည်။ ကမ်းလွန်ပင်လယ်ပြင်တွင် ရှင်းလင်းပြတ်သားသော QC သဘောတူညီချက်များ လိုအပ်သည်။
- ပစ္စည်းပို့ခြင်းနှင့် လှည့်ကီး-Turnkey (စက်ရုံမှအစိတ်အပိုင်းများကိုဝယ်သည်) သည်ဝယ်ယူရေးအားထုတ်မှုကိုသက်သာစေသည်။ ကုန်ပစ္စည်းပေးပို့ခြင်း (သင်ထောက်ပံ့သော အစိတ်အပိုင်းများ) သည် သင့်အား အစိတ်အပိုင်းအမှတ်တံဆိပ်များကို ထိန်းချုပ်ပေးသည်။
mission-critical အတွက်အပူချိန်ထိန်းချုပ်ကိရိယာ PCBAစာချုပ်တွင် လက်မှတ်ထိုးထားသော အတည်ပြုရောင်းချသူစာရင်း (AVL) ဖြင့် turnkey ကို ကျွန်ုပ်တို့ အကြံပြုပါသည်။
Quotes တောင်းဆိုသည့်အခါ မျှဝေရန် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
တိကျသောကိုးကားချက်များရရန်၊ ကိုယ်စားလှယ်လောင်း စက်ရုံတိုင်းသို့ ဤဇယားကို ပေးပါ။
ကန့်သတ်ချက်များ သင့်လိုအပ်ချက် (ဥပမာ)PCB အရွယ်အစား 120 x 90 မီလီမီတာ၊ 1.6 မီလီမီတာ FR-4Layer count2-layer သို့မဟုတ် 4-layerSMT အစိတ်အပိုင်း count~85 (0603 passives အပါအဝင်)Through-hole components4 (screw terminals၊ relay)Test volume အတွက် FPS 102 (လိုအပ်ချက်)၊ အပေါ်ယံ ဟုတ်သည် -- acrylic၊ နှစ်ဖက်စလုံး လည်ပတ်နိုင်သော ပတ်ဝန်းကျင်-20°C မှ +75°C၊ 90% RH
အပူချိန်ထိန်းချုပ်သူ PCBA -- စက်ရုံရွေးချယ်မှု FAQ
FAQ 1 - အပူချိန်ထိန်းချုပ်ကိရိယာ PCBA (စုဝေးမှုသက်သက်၊ အရံအတားမရှိ) အတွက် ကျိုးကြောင်းဆီလျော်သောစျေးနှုန်းကဘာလဲ။
အဖြေ-စံ 2-အလွှာအတွက်အပူချိန်ထိန်းချုပ်ကိရိယာ PCBA60--100 SMD အစိတ်အပိုင်းများ (မိုက်ခရိုကွန်ထရိုလာ၊ relay နှင့် terminal blocks များအပါအဝင်)၊ တပ်ဆင်ခစျေးနှုန်းသည် အောက်ပါအတိုင်း ကွဲထွက်သွားသည်-
- နမူနာပုံစံ (၁--၁၀ ချပ်)-ဘုတ်တစ်ခုလျှင် $25--$60 (stencil နှင့် setup ပါ၀င်သည်)
- အသုတ်အသေး (100-500 pcs):ဘုတ်တစ်ခုလျှင် $8--$15
- အလတ်စား ပမာဏ (1,000--5,000 pcs):ဘုတ်တစ်ခုလျှင် $4.50-$7.00
- မြင့်မားသောပမာဏ (10,000+ pcs):$2.80--$4.50 တစ်ဘုတ်
ဤစျေးနှုန်းများသည် turnkey တပ်ဆင်မှု (စက်ရုံရင်းမြစ်များအားလုံးကို passive အစိတ်အပိုင်းများ) ဟုယူဆသည်။ 100% ICT + FCT စမ်းသပ်ခြင်းအတွက် ဘုတ်တစ်ခုလျှင် $1.50--$3.00 ထည့်ပါ။ ဖော်မြူလာအကာအရံအတွက် ဘုတ်တစ်ခုလျှင် $2.00 ထည့်ပါ။ ဤအကွာအဝေးများထက် သိသိသာသာနိမ့်သည့် ကိုးကားချက်တိုင်းသည် စစ်မှန်သောမဟုတ်သော အစိတ်အပိုင်းများကို အသုံးပြုခြင်း သို့မဟုတ် လျှပ်စစ်စစ်ဆေးမှုကို ကျော်သွားနိုင်သည်။
FAQ 2 -- အကြီးစားအမှာစာမတင်မီ စက်ရုံတစ်ခု၏ အရည်အသွေးစစ်မှန်ကြောင်းကို မည်သို့စစ်ဆေးရမည်နည်း။
အဖြေ-တစ်ဦးကို မကျူးလွန်မီ "3-40-400" စည်းမျဉ်းကို အသုံးပြုပါ။အပူချိန်ထိန်းချုပ်ကိရိယာ PCBAစက်ရုံ-
- နမူနာ 3 ခုအင်ဂျင်နီယာနမူနာဘုတ်သုံးခုတွင် သင်၏ကိုယ်ပိုင်လုပ်ဆောင်နိုင်စွမ်းစမ်းသပ်မှုကို လုပ်ဆောင်ပါ။ အပူချိန်ဖတ်ခြင်းတိကျမှုကို တိုင်းတာခြင်း (±0.5°C?) နှင့် ထပ်ဆင့်ပြောင်းခြင်းအချိန်ကို တိုင်းတာပါ။
- အစီးရေ ၄၀ (ရှေ့ပြေးပြေး)။တပ်ဆင်ထားသော PCBA 40 ကို မှာယူပါ။ အရှိန်မြှင့်စက်ဘီးစီးခြင်း (-20°C မှ +70°C မှ 10 ပတ်)။ ကျရှုံးမှုနှုန်းကို တိုင်းတာခြင်း -- လက်ခံနိုင်သည်မှာ ≤ 2 ဘုတ်များ ကျရှုံးခြင်း (5%)။
- ယူနစ် 400 (ပထမထုတ်လုပ်ရေး) ။လေယာဉ်မှူးဖြတ်သန်းပြီးနောက် အစီးရေ ၄၀၀ မှာယူပါ။ ကိန်းဂဏန်းနမူနာကိုသုံးပါ (အဓိကချို့ယွင်းချက်များအတွက် AQL 0.65၊ အသေးစားအတွက် 1.5)။ ချဲ့ထွင်မှုအောက်တွင် ဂဟေပူးတွဲအရည်အသွေးအတွက် ဘုတ်အဖွဲ့ 20 တိုင်းကို စစ်ဆေးပါ။
အစီး ၄၀ ရှိသော အခကြေးငွေဖြင့် စမ်းသပ်မောင်းနှင်ခြင်းကို ငြင်းဆိုထားသည့် စက်ရုံသည် လုပ်ငန်းစဉ်မကိုက်ညီမှုကို ဖုံးကွယ်ထားသည်။ လမ်းလျှောက်ပါ။
FAQ 3 - အပူချိန်ထိန်းချုပ်ကိရိယာ PCBA စက်ရုံတွင် မည်သည့်အာမခံနှင့် တာဝန်ယူမှု ရှိသင့်သနည်း။
အဖြေ-အတတ်ပညာအပူချိန်ထိန်းချုပ်ကိရိယာ PCBAစက်ရုံများ ပံ့ပိုးပေးသည်-
- လက်ရာအာမခံ ၁ နှစ်-- ဂဟေတွဲအဆစ်ချို့ယွင်းမှုများ၊ ရုတ်သိမ်းထားသော Pads များ၊ အစိတ်အပိုင်းနေရာချထားမှု မှားယွင်းခြင်းတို့ကို ဖုံးအုပ်ထားသည်။
- ရက် 90 အစိတ်အပိုင်းအာမခံ-- ၎င်းတို့သည် အစိတ်အပိုင်းများကို စုဆောင်းမိပါက၊ အစိတ်အပိုင်းချို့ယွင်းချက်ကြောင့် မည်သည့် DOA (ဆိုက်ရောက်ဗီဇာ) ဘုတ်များကိုမဆို အစားထိုးပေးပါသည်။ ရက် 90 ပြီးနောက်၊ အစိတ်အပိုင်းအာမခံသည် မူရင်းထုတ်လုပ်သူ၏မူဝါဒအတိုင်း (မကြာခဏ 1--3 နှစ်) ဖြစ်သည်။
- တာဝန်ယူမှုကန့်သတ်ချက်-- စံစာချုပ်များသည် PCBA ၏ ပြေစာတန်ဖိုးအတွက် တာဝန်ယူမှုကို ကန့်သတ်ထားသည်။ မစ်ရှင်အရေးပါသော အသုံးချပရိုဂရမ်များ (ဆေးဘက်ဆိုင်ရာအသက်တာ ပံ့ပိုးမှု၊ လေယာဉ်) အတွက် ပိုမိုမြင့်မားသော တာဝန်ယူမှုဖြင့် သီးခြားအရည်အသွေးသဘောတူညီချက်ကို ညှိနှိုင်းပါ။
အာမခံစည်းကမ်းချက်များကို စာဖြင့် အမြဲတမ်းရယူပါ။မီအပ်ငွေထည့်ပါ။ ကျော်ကြားသော စက်ရုံများသည် ၎င်းတို့၏ ပရိုဖော်မာ ငွေတောင်းခံလွှာတွင် အရည်အသွေး ကဏ္ဍတစ်ခု ပါဝင်သည်။ "တပ်ဆင်ထားသောဘုတ်ပြားများတွင် အာမခံချက်မရှိပါ" ဟုပြောသော မည်သည့်စက်ရုံကိုမဆို ရှောင်ကြဉ်ပါ -- ၎င်းသည်ချက်ချင်းအရည်အချင်းမပြည့်မီပါ။
အလံနီတွေကို ချက်ချင်းရှောင်ပါ။
| အလံနီ | ဘာကြောင့် အန္တရာယ်များတာလဲ။ |
|---|---|
| "မင်းရဲ့ Gerber ဖိုင်တွေကို ငါတို့ မလိုအပ်ဘူး" | DFM ကို မလုပ်ဆောင်နိုင်ပါ - တပ်ဆင်မှု အမှားအယွင်းများ ဖြစ်နိုင်ခြေ မြင့်မားသည်။ |
| "စမ်းသပ်မှုမှာ အပိုကုန်ကျစရိတ်ပါ" | အိမ်တွင်း FCT စွမ်းရည်မရှိဟု ဖော်ပြသည်။ |
| "ကျွန်ုပ်တို့သည် တူညီသော အစိတ်အပိုင်းများကို အသုံးပြုသည်" (အမှတ်တံဆိပ်ခွင့်ပြုချက်မရှိဘဲ) | အတုအပ သို့မဟုတ် သတ်မှတ်ချက်မဟုတ်သော အစိတ်အပိုင်းများ ဖြစ်နိုင်ဖွယ်ရှိသည်။ |
| "နမူနာပုံစံအတွက် အနည်းဆုံး 5,000 pcs" | NPI - ညံ့ဖျင်းသော အင်ဂျင်နီယာ ယဉ်ကျေးမှုကို ပံ့ပိုးရန် ဆန္ဒမရှိပါ။ |
| ချို့ယွင်းနေသော စည်းဝေးပွဲများအတွက် ပြန်လည်ပေးအပ်ခြင်းဆိုင်ရာ မူဝါဒမရှိပါ။ | သင့်အတွက် အန္တရာယ်အားလုံးကို လွှဲပြောင်းပေးသည်။ |
နောက်ဆုံးအကြံပြုချက် -- အဆင့် 5 အဆင့်ရွေးချယ်ရေး လုပ်ငန်းအသွားအလာ
1. ဆန်ခါတင် ၃--၅ စက်ရုံအထက်ဖော်ပြပါ အသိအမှတ်ပြုလက်မှတ်နှင့် စမ်းသပ်နိုင်စွမ်း စစ်ထုတ်မှုများကို အသုံးပြုပါ။
2. တူညီသောနည်းပညာဆိုင်ရာဒေတာအထုပ်ကိုပေးပို့ပါ။အားလုံး (Gerbers, BOM, assembly drawing)။
3. DFM အစီရင်ခံစာများကို နှိုင်းယှဉ်ပါ။-- ပြဿနာပိုရှာတဲ့ စက်ရုံက အသေချာဆုံးပါ။
4. အကောင်းဆုံး ကိုယ်စားလှယ်နှစ်ဦးထံမှ ရှေ့ပြေးပုံစံ ၁၀ ခုကို မှာယူပါ။-- သင့်စနစ်တွင် ၎င်းတို့ကို ဘေးချင်းကပ်စမ်းသပ်ပါ။
5. အောင်နိုင်သူထံမှ ယူနစ် ၄၀ လေယာဉ်မှူးကို ပြေးပါ။နှစ်စဉ် volume ကိုမကျူးလွန်မီ။
A အပူချိန်ထိန်းချုပ်ကိရိယာ PCBAဤလုပ်ငန်းစဉ်ကို ဖြတ်သန်းသော စက်ရုံသည် လများမဟုတ်ဘဲ နှစ်များအတွင်း တသမတ်တည်း အရည်အသွေးကို ထုတ်ပေးမည်ဖြစ်သည်။
ဤလမ်းညွှန်ပါ စံသတ်မှတ်ချက်အားလုံးနှင့် ကိုက်ညီသည့် ကြိုတင်စစ်ဆေးထားသော စက်ရုံများစာရင်းအတွက်၊ သင့်နှစ်စဉ် ပမာဏနှင့် ဘုတ်အဖွဲ့အတွက် ပစ်မှတ်စျေးနှုန်းနှင့် ဆက်သွယ်ပါ။ ကိုက်ညီသောအကြံပြုချက်အတွက် သင်၏အာရုံခံကိရိယာအမျိုးအစား (NTC/PT100/thermocouple) ထည့်သွင်းပါ။
