ဤလမ်းညွှန်ချက်သည် သင်သိလိုသည့် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ၊ ထုတ်လုပ်မှု စံချိန်စံညွှန်းများနှင့် အပလီကေးရှင်းဆိုင်ရာ လိုအပ်ချက်များကို ပိုင်းခြားထားသည်။

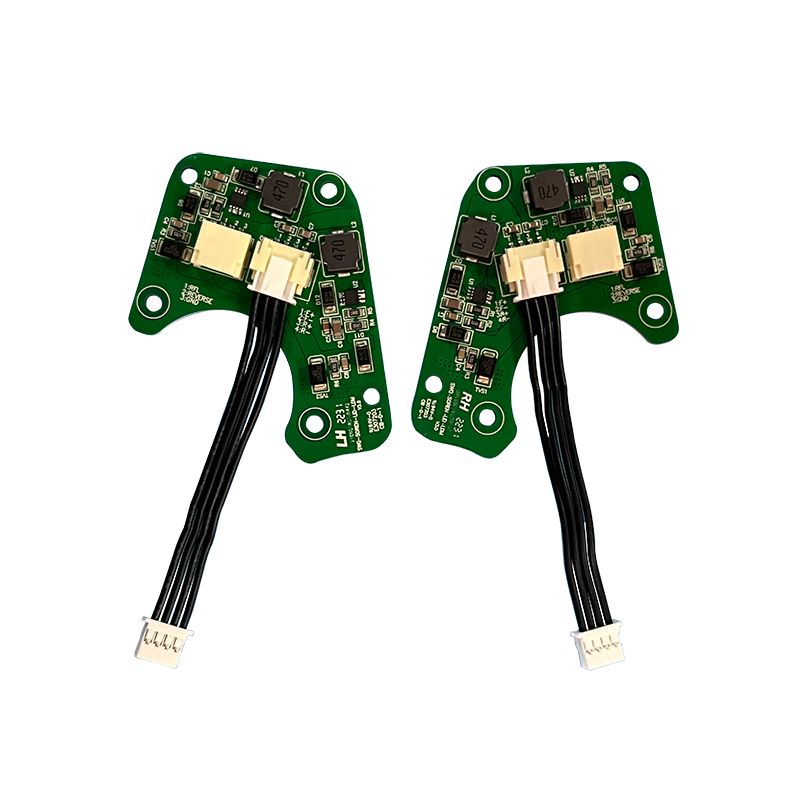

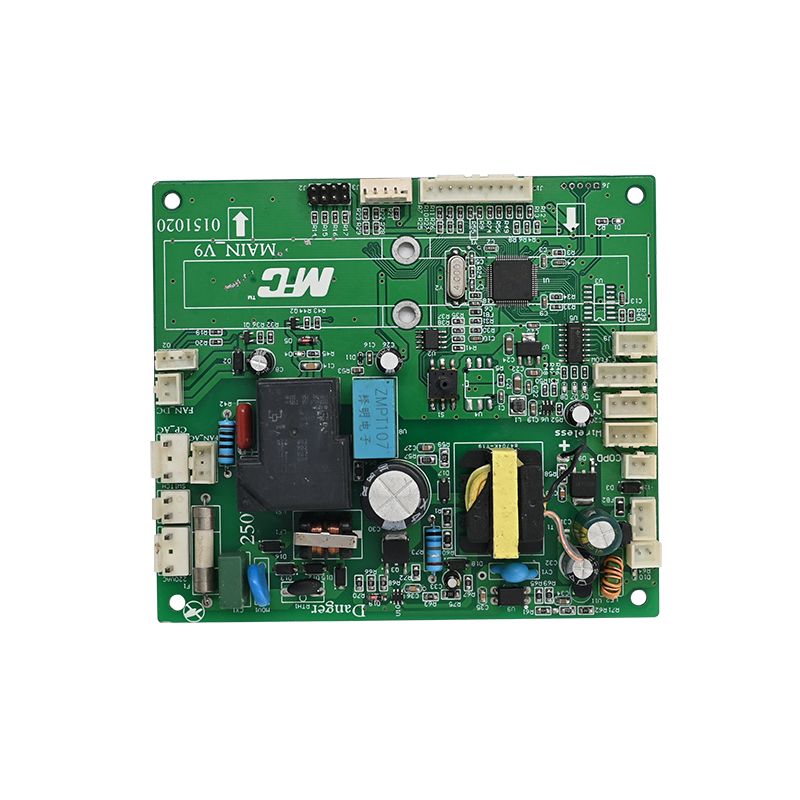

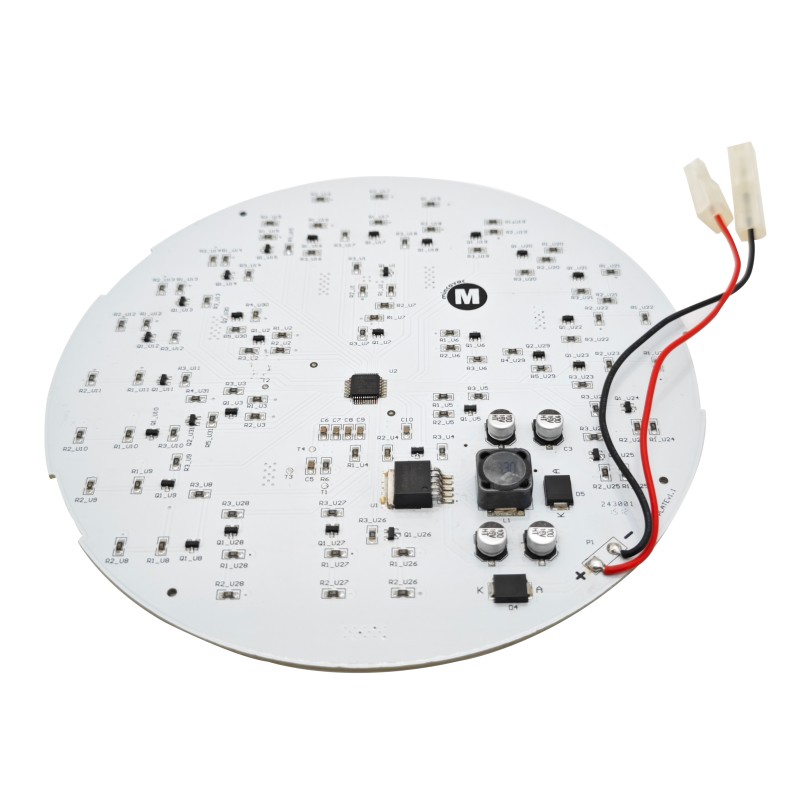

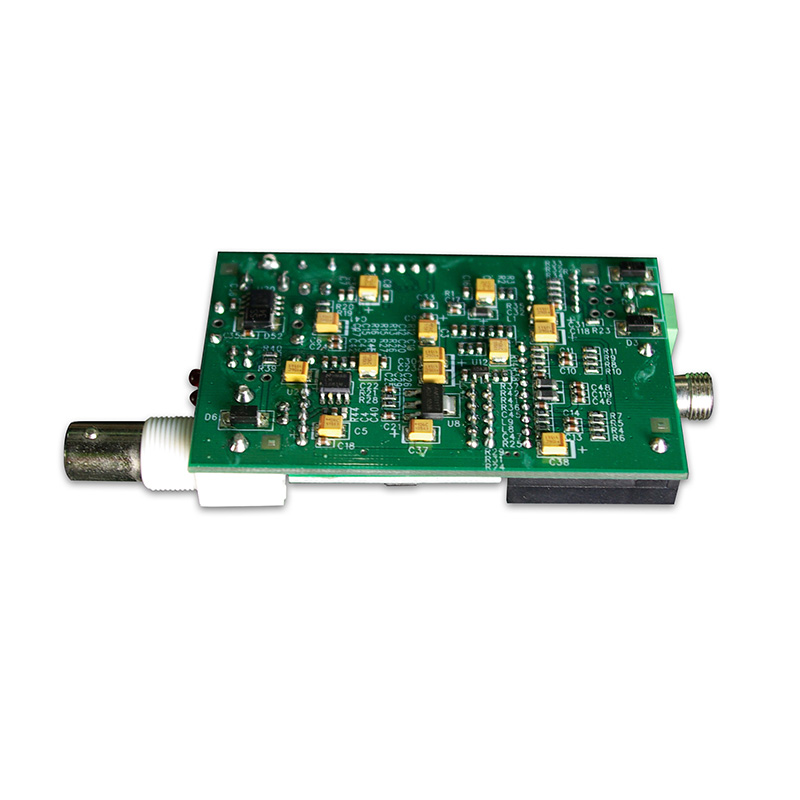

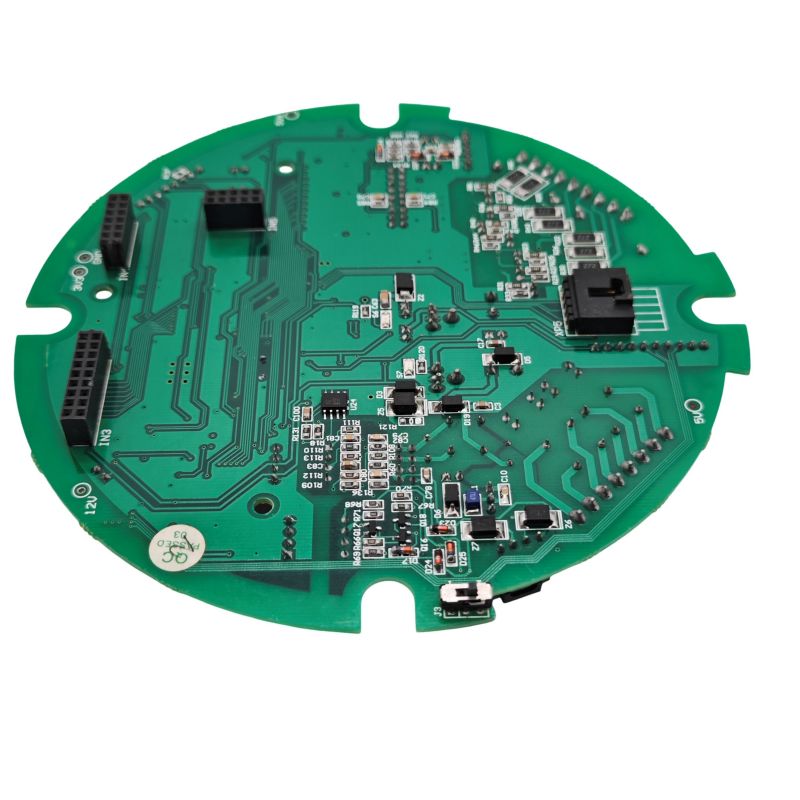

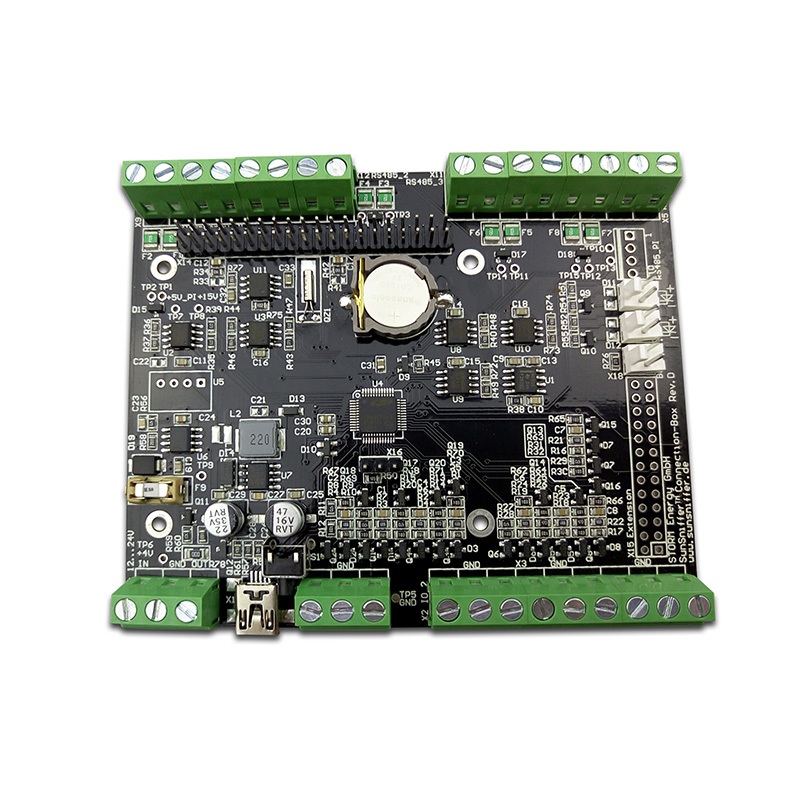

LED Driver PCBA ဆိုတာဘာလဲ။
LED ဒရိုက်ဘာ PCBA သည် LED မီးရင်းမြစ်ဆီသို့ ပါဝါကို ထိန်းညှိပေးသည့် တပ်ဆင်ထားသော ဘုတ်အဖွဲ့ဖြစ်သည်။ ပုံမှန် PCBs များနှင့်မတူဘဲ၊ ဤစည်းဝေးပွဲများသည် သီးခြားအစိတ်အပိုင်းများကို ပေါင်းစပ်ထားသည်-
- Driver IC များ-စဉ်ဆက်မပြတ် လက်ရှိ သို့မဟုတ် အဆက်မပြတ်ဗို့အားထိန်းညှိကိရိယာများ (ဥပမာ၊ ဆီမီးကွန်ဒတ်တာ ON၊ TI၊ Nexperia)။
- Transformers/Inductors-Flyback သို့မဟုတ် Boost ကဲ့သို့သော ပါဝါကူးပြောင်းမှုဆိုင်ရာ မူဝါဒများအတွက်။
- Heat Sinks နှင့် Thermal Vias-အရေးကြီးသော အစိတ်အပိုင်းများ၏ လမ်းဆုံအပူချိန်ကို စီမံခန့်ခွဲရန်။
- ချိတ်ဆက်မှုများ-မှိန်မှိန်ခြင်း ထိန်းချုပ်မှု (0-10V၊ PWM) နှင့် AC/DC အဝင်အထွက်အတွက်။
LEDs များသည် အပူထွက်လွန်ခြင်းမှ ကာကွယ်ရန် တင်းကျပ်သော လက်ရှိထိန်းချုပ်မှု လိုအပ်သောကြောင့် ဖြစ်သည်။PCBAဒီဇိုင်းသည် လျှပ်စစ်အထီးကျန်မှုနှင့် အပူကို ခွဲထုတ်ခြင်းကို ဦးစားပေးရမည်ဖြစ်သည်။
အဓိက နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (Datasheet Insights)
သင်၏စည်းဝေးပွဲသည် စက်မှုလုပ်ငန်းစံနှုန်းများနှင့် ကိုက်ညီကြောင်း သေချာစေရန်၊ ဤကန့်သတ်ချက်များကို သင့်ထုတ်လုပ်သူနှင့် အတည်ပြုရပါမည်။ လက်ရှိ IPC နှင့် အစိတ်အပိုင်း စံနှုန်းများအပေါ် အခြေခံ၍ ဤသည်မှာ အရေးကြီးသော တိုင်းတာမှုများ ဖြစ်သည်။
အထွေထွေသတ်မှတ်ချက်များ
ParameterStandard Value / RangeIndustry StandardBase MaterialFR4 (Tg 125°C min), Metal Core (MCPCB)IPC-4101/21Copper Thickness1 oz မှ 4 oz (ပြင်ပအလွှာများ)IPC-6012 အတန်းအစား 2PCB Thickness0.031" to 0.125SIP-Customizable" IG (Electroless Nickel Immersion Gold) သို့မဟုတ် ခဲမပါသော HASLRoHS 2002/95/ECSolder MaskLPI (Liquid Photo Imageable) -- Green/White/BlackIPC-SM-B40C
လျှပ်စစ်နှင့် အပူပိုင်းစွမ်းဆောင်ရည်
ParameterConditionsRatingMax Output CurrentHigh-current channels (Automotive) Channel တစ်ခုလျှင် 8A အထိ Max Supply VoltageDC InputUp Up to 75VJunction Temp (Tj)Operation Range-40°C မှ +150°CTHermal Resistance (θJA) QC/ layouting ပက်ကေ့ချ်အတွက် 36° ပေါ်မူတည်ပါသည်။ FrequencyBoost/Buck Converters 100kHz မှ 10MHz
Form Factor မှတ်ချက်-ခေတ်မီကျစ်လျစ်သောဒီဇိုင်းများသည် DFN ပက်ကေ့ခ်ျများ (2x2mm) ကို အသုံးပြု၍ ဘုတ်နေရာ၏ 90% အထိ အမွေအနှစ် SOT223 ပက်ကေ့ဂျ်များနှင့် နှိုင်းယှဉ်ပါ။
ဒီဇိုင်းနှင့် စုဖွဲ့မှု- ထိပ်တန်း အင်ဂျင်နီယာ အာရုံစူးစိုက်မှု အမှတ် ၄
တွေ့ဆုံရန်စားပါ။စံချိန်စံညွှန်းများ၊ ကျွန်ုပ်တို့သည် အတည်ပြုနိုင်သော ကုန်ထုတ်လုပ်မှုမှတ်စုများနှင့် လက်တွေ့ကမ္ဘာမှ အင်ဂျင်နီယာအချက်အလက်များအပေါ် အားကိုးပါသည်။
1. အပူပိုင်းစီမံခန့်ခွဲမှုမဟာဗျူဟာ
အပူသည် electrolytic capacitors နှင့် LED ၏ရန်သူဖြစ်သည်။
- နေရာချထားမှုမှတဆင့်-ကြေးနီမြေပြင်လေယာဉ်ဆီသို့ အပူကို လွှဲပြောင်းရန် IC pad အောက်တွင် အပူဆင့်လမ်းကြောင်းများကို အသုံးပြုပါ။
- ကြေးနီလောင်းပြင်ပအလွှာသည် ကြေးနီအထူဖြစ်သင့်သည်။အနည်းဆုံး 2 အောင်စ (0.0026 လက်မ)မြင့်မားသောလက်ရှိခြေရာများအတွက်။
- စစ်ဆေးခြင်း-PCBA ၏ လှည့်ကွက်နှင့် လှည့်ကွက်ထက် မကျော်လွန်ရပါ။တစ်လက်မလျှင် 0.0075 inheatsink အဆက်အသွယ်သေချာစေရန်။
2. အသက်ရှည်ခြင်းအတွက် အစိတ်အပိုင်းရွေးချယ်ခြင်း။
- မော်တော်ကား အဆင့်များ-ပြင်ပအလင်းရောင်အတွက်၊ ရွေးချယ်ပါ။AEC-Q101အရည်အချင်းပြည့်မီသောယာဉ်မောင်းများ။ ဤအစိတ်အပိုင်းများသည် ချို့ယွင်းချက်မရှိသောထုတ်လုပ်မှုအတွက် လိုအပ်ချက်ဖြစ်သည့် ဂဟေအဆစ်များ၏ အလိုအလျောက် Optical Inspection (AOI) ကို ခွင့်ပြုသည့် ဘေးဘက်-စိုစွတ်နိုင်သော ဘေးဘောင်များ (SWF) ကို ပံ့ပိုးပေးပါသည်။
- Capacitors-အနိမ့်ဆုံး 105°C အတွက် သတ်မှတ်ထားသော high-ripple current capacitors ကို အသုံးပြုပါ။
3. Solderability နှင့် စစ်ဆေးရေး
- AOI လိုက်နာမှု-ဘေးဘက်-စိုစွတ်နိုင်သော ဘေးဘောင်များမပါဘဲ ခဲမရှိသော ပက်ကေ့ဂျ်များ (DFN/QFN) များသည် တန်ဖိုးကြီးသော ဓာတ်မှန်စစ်ဆေးမှု လိုအပ်ပါသည်။ SWF နည်းပညာသည် စံ AOI ကို ခွင့်ပြုပြီး တပ်ဆင်စရိတ်များကို သိသိသာသာ လျှော့ချပေးသည်။
- Solder Mask မှတ်ပုံတင်ခြင်း-ကြေးနီထိတွေ့မှုကို တားဆီးရန် မှတ်ပုံတင်မှု မှားယွင်းနေပါက ±0.004 လက်မအထိ ရှိသင့်သည်။
4. လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေး (Creepage & Clearance)
- AC-DC ဒရိုင်ဘာများ (အော့ဖ်လိုင်း) အတွက် ဗို့အားမြင့်ခြေရာခံများ (mains) နှင့် ဗို့အားနည်းသော အလယ်တန်းဘက်များကြားတွင် လုံလောက်သောရှင်းလင်းမှုရှိပါစေ။
- မီးလောင်လွယ်မှု အဆင့်သတ်မှတ်ချက်-ပစ္စည်းအားလုံး ပြည့်မီရမည်။UL94V-0. ဤအဆင့်သတ်မှတ်ချက်အား ဘုတ်၏ဂဟေဆော်သည့်ဘက်တွင် ရုပ်ပိုင်းဆိုင်ရာ အမှတ်အသားပြုရပါမည်။
Application-Specific Requirements
မတူညီသောကဏ္ဍများသည် LED ဒရိုက်ဘာ PCBA တွင် မတူညီသော ဖိစီးမှုများကို ချမှတ်သည်။
- မော်တော်ကား ရှေ့မီး (ADB)-လက်ရှိ high-current (8A+) drivers များ လိုအပ်ပါသည်။EMC လိုက်နာမှု (CISPR 25 အတန်းအစား 5). ဘုတ်အရွယ်အစားကို မကြာခဏ ကန့်သတ်ထားပြီး အလွှာ 4+ ခု လိုအပ်သည်။
- စက်မှုကုန်းမြင့်-ရေလှိုင်းကာကွယ်ရေးနှင့် ကျယ်ပြန့်သော အဝင်ဗို့အားအကွာအဝေး (90-305V AC) ကို အာရုံစိုက်သည်။
- စားသုံးသူ (LED မီးသီးများ):စျေးသက်သာသည်၊ အများအားဖြင့် အလွှာတစ်ခုတည်းရှိ အလူမီနီယမ် PCB များသည် linear drivers များဖြစ်သည်။
အမေးများသောမေးခွန်းများ (FAQ)
အောက်တွင် ယေဘုယျအားဖြင့် နည်းပညာဆိုင်ရာ မေးခွန်းသုံးခုဖြစ်သည်။LED ဒရိုက်ဘာ PCBAအရင်းအမြစ်ရှာဖွေခြင်းနှင့်အမှားရှာပြင်။
Q1- အစိတ်အပိုင်းများသည် အသစ်စက်စက်ဖြစ်နေသော်လည်း၊ ကျွန်ုပ်၏ LED ဒရိုင်ဘာ PCBA သည် လအနည်းငယ်ကြာပြီးနောက် အဘယ်ကြောင့် ပျက်သွားသနည်း။
A-မူလဇစ်မြစ်ကတော့ အမြဲတမ်းလိုလိုပါပဲ။အပူဖိအားသို့မဟုတ်ဂဟေညံ့သည်။. အောက်ပါတို့ကို စစ်ဆေးပါ-
1. လမ်းဆုံအပူချိန်-Driver IC ၏ Tc (case temp) ကို သင်တိုင်းတာပါသလား။ လက်မ၏စည်းမျဉ်းတစ်ခုမှာ 85°C အထက် 10°C မြင့်တက်တိုင်း capacitor ၏သက်တမ်းတစ်ဝက်ဖြစ်သည်။
2. ကြေးနီငတ်မွတ်ခြင်းIC ၏ thermal pad ကို မှန်ကန်စွာ ဂဟေမလုပ်ခြင်းကြောင့် ပျက်ကွက်မှုများ အများအပြား ဖြစ်ပေါ်တတ်သည်။ ကိုအသုံးပြုခြင်း။ဘေးဘက်-Wettable Flanksဒီဇိုင်းသည် အပူခံပြားကို အပြည့်အဝချိတ်ဆက်ကြောင်း သေချာစေရန် AOI အတည်ပြုခြင်းကို ခွင့်ပြုသည်။
3. ပစ္စည်း Tg-ယာဉ်မောင်းသည် ပူနေပါက ပုံမှန် FR4 (Tg 130°C) သည် အချိန်ကြာလာသည်နှင့်အမျှ ပျက်စီးသွားနိုင်သည်။ အဆင့်မြှင့်ပါ။Tg 150°C+သို့မဟုတ် အလူမီနီယမ် Core PCBA ။
Q2- အစုလိုက်အပြုံလိုက်မထုတ်လုပ်မီ ရှေ့ပြေးပုံစံ LED ဒရိုင်ဘာ PCBA ၏ အရည်အသွေးကို မည်သို့စစ်ဆေးနိုင်မည်နည်း။
A-အမြင်အာရုံစစ်ဆေးခြင်းတစ်ခုတည်းကို အားမကိုးပါနှင့်။ သင်သည် အဆင့်သုံးဆင့် အတည်ပြုခြင်းလုပ်ငန်းစဉ် လိုအပ်သည်-
1. လျှပ်စစ်စမ်းသပ်မှု (Flying Probe)-အသားတင်ချိတ်ဆက်မှု၏ 100% အတည်ပြုရန် မဖြစ်မနေလိုအပ်ပါသည်။ ဗို့အားမြင့်နှင့် ဗို့အားနိမ့်ပိုက်များကြားတွင် ဘောင်းဘီတိုများ မရှိစေရန် သေချာပါစေ။
2. အပူဓာတ်ပုံရိပ်-ဒရိုင်ဘာကို ဝန်အပြည့်ဖြင့် ၁ နာရီကြာ မောင်းနှင်ပါ။ IC case temperature သည် datasheet သတ်မှတ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးရန် အပူကင်မရာကို အသုံးပြုပါ။
3. Solder Joint Micro-အပိုင်း-DFN ပက်ကေ့ဂျ်များအတွက်၊ ပျက်ပြယ်သွားခြင်းရှိမရှိ စစ်ဆေးရန် နမူနာအဆစ်ကို အပိုင်းဖြတ်ရပါမည်။ ကွက်လပ်သည် စုစုပေါင်း pad ဧရိယာ၏ 25% ထက်မပိုသင့်ပါ။
Q3- "ENIG" မျက်နှာပြင်သည် ကျွန်ုပ်၏ LED ဒရိုက်ဘာအတွက် မည်သို့လုပ်ဆောင်သနည်း၊ အပိုကုန်ကျစရိတ်နှင့် ထိုက်တန်ပါသလား။
A-ENIG (Electroless Nickel Immersion Gold) သည် ယုံကြည်စိတ်ချရမှု မြင့်မားသော LED ယာဉ်မောင်းများအတွက် အရေးကြီးပါသည်။
- အဘယ်ကြောင့် အရေးကြီးသည်-Standard HASL (Hot Air Solder Leveling) သည် မညီမညာသော မျက်နှာပြင်များကို ချန်ထားသည်။ သေးငယ်သော LED ဒရိုင်ဘာ IC များ (QFN သို့မဟုတ် DFN ကဲ့သို့) မှန်ကန်သော ဂဟေဆက်ရန်အတွက် ချောမွေ့မှု လိုအပ်သည်။
- "ရွှေ" အကျိုးကျေးဇူးရွှေသည် နီကယ်အလွှာကို ဓာတ်တိုးခြင်းမှ ကာကွယ်ပေးသည်။ နီကယ်ဓာတ်တိုးလာပါက၊ သင်သည် အပူစက်ဘီးစီးခြင်း (အပြင်ဘက်အလင်းရောင်တွင် အဖြစ်များသော) ဂဟေဆစ်အဆစ်များကို “black pad” syndrome ဖြစ်လာစေသည်။
- စီရင်ချက်-မော်တော်ကား သို့မဟုတ် ပြင်ပအသုံးပြုမှုအတွက် ENIG သည် ညှိနှိုင်းမရပါ။ တစ်ခါသုံး လူသုံးမီးသီးများအတွက် OSP သို့မဟုတ် HASL သည် လုံလောက်ပါသည်။
အနှစ်ချုပ်
အကြမ်းပတမ်းLED ဒရိုက်ဘာ PCBAရွေးချယ်ထားသော IC ဖြင့်သာ သတ်မှတ်ခြင်းမဟုတ်ဘဲ၊ကြေးနီအလေးချိန်, ဗျူဟာမှတဆင့်အပူ, နှင့်မျက်နှာပြင်ပြီးစီး. IPC-6012 အတန်းအစား 2 သို့မဟုတ် အတန်း 3 လိုက်နာမှုကို အမြဲတောင်းဆိုပြီး AOI စိစစ်မှုကို သေချာစေရန် အရေးပါသော မော်တော်ယာဥ်အပလီကေးရှင်းများအတွက် ဘေးဘက်-စိုစွတ်နိုင်သော ဘေးဘောင်များကို ဦးစားပေးလုပ်ဆောင်ပါ။
ဤကန့်သတ်ချက်များကိုလိုက်နာခြင်းဖြင့်---ကျွန်ုပ်တို့၏စက်မှုလုပ်ငန်းစမ်းသပ်မှုအနှစ် 20 မှအတည်ပြုပြီး---ပုံမှန်အားဖြင့် L70 ၏စွမ်းဆောင်ရည်နာရီ 50,000+ ၏ LED ခင်းကျင်းမှုနှင့်ကိုက်ညီသောယာဉ်မောင်းသက်တမ်းကိုသေချာစေသည်။
