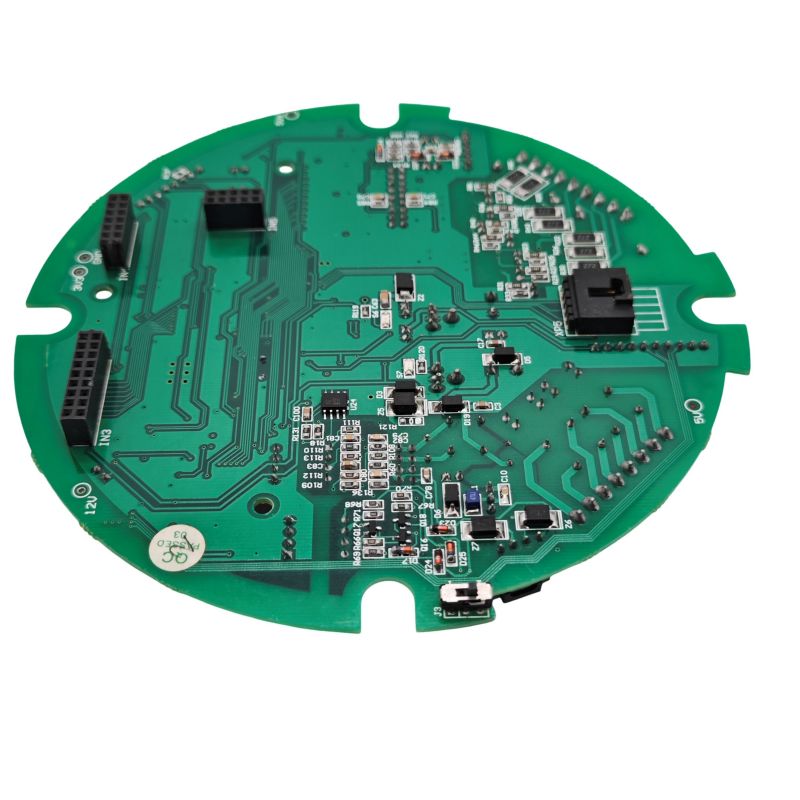

ယုံကြည်စိတ်ချရသောစိုက်ပျိုးရေးအလင်း PCBA ပြုလုပ်နည်း
စိုက်မီးများ (အခင်းဖြစ် LED မီးလုံးများ) သည် လိုအပ်ချက်ရှိသော အခြေအနေများအောက်တွင် လုပ်ဆောင်သည်- နေ့စဥ် 12-16 နာရီ ဆက်တိုက်လုပ်ဆောင်မှု၊ စိုထိုင်းဆမြင့်မားသောပတ်ဝန်းကျင် (60-90% RH) နှင့် သိသာထင်ရှားသော အပူဖိစီးမှု။ PCBA သည် fixture တစ်ခုလုံး၏ ကျောရိုးဖြစ်သည် --- ဤတွင် ကျရှုံးမှုသည် သီးနှံဆုံးရှုံးမှုနှင့် စွမ်းအင်ဖြုန်းတီးခြင်းကို ဆိုလိုသည်။
စက်မှုနှင့် စိုက်ပျိုးရေးကဏ္ဍများတစ်လျှောက် ပါဝါအီလက်ထရွန်းနစ်နှင့် PCB ထုတ်လုပ်မှုတွင် အတွေ့အကြုံ အနှစ် 20 ဖြင့်၊ ကျွန်ုပ်သည် ရာနှင့်ချီသော ကြီးထွားလာသော အလင်းကွက်လပ်များကို ခွဲခြမ်းစိတ်ဖြာခဲ့ပါသည်။ ဤလမ်းညွှန်တွင် ပစ္စည်းရွေးချယ်မှု၊ အပူစီမံခန့်ခွဲမှု၊ ရောင်စဉ်ဒီဇိုင်းနှင့် PCBA အလင်းစိုက်ခြင်းအတွက် သက်သေပြထားသော ယုံကြည်စိတ်ချရမှုဆိုင်ရာ ကန့်သတ်ချက်များ ပါဝင်ပါသည်။
Planting Light PCBA သည် အဘယ်နည်း
စိုက်အလင်း PCBA သည် အတုအလင်းရောင်မှတဆင့် အပင်များ၏ အလင်းဓာတ်ဖန်တီးမှုကို ပံ့ပိုးပေးသည်။ ပုံမှန်အလင်းရောင်နှင့်မတူဘဲ၊ စိုက်ခင်း PCBA သည် စဉ်ဆက်မပြတ် ပါဝါမြင့်မားသောလုပ်ဆောင်ချက်ကို စီမံခန့်ခွဲနေစဉ်တွင် သီးခြားလှိုင်းအလျားများ (ပန်းပွင့်အတွက် အနီရောင်၊ အပြာရောင်) ကို ပေးဆောင်ရပါမည်။
စိုက်မီးစိုက် PCBA ၏ မရှိမဖြစ် လုပ်ဆောင်ချက်များ-
- Spectral အထွက်ထိန်းချုပ်မှု-သွေဖည်မှု ≤± 5nm (660nm အနီရောင်၊ 450nm အပြာ) LED ချစ်ပ်များကို တိကျသောလှိုင်းအလျားဖြင့် မောင်းနှင်သည်
- အပူပျံ့ခြင်း-အချိန်မတန်မီ lumen ကျဆင်းခြင်းကို ကာကွယ်ရန် LED လမ်းဆုံများမှ အပူကို ဖယ်ရှားပေးသည်။
- ပါဝါစည်းမျဉ်း-AC input (85-265V) သို့မဟုတ် DC input (12-52V) ကို LED ကြိုးများအတွက် တည်ငြိမ်သော အဆက်မပြတ် လက်ရှိအဖြစ်သို့ ပြောင်းပေးသည်
- သဘာဝပတ်ဝန်းကျင် ကာကွယ်ရေးဖန်လုံအိမ် စိုထိုင်းဆနှင့် အပူချိန် ပြောင်းလဲမှုတို့ကို ခံနိုင်ရည်ရှိသည်။
စံ LED PCBA နှင့် အဓိကကွာခြားချက်-အပေါ့စား PCBA များကို စိုက်ပျိုးရာတွင် ပိုမိုမြင့်မားသော ပါဝါသိပ်သည်းဆ (ဘုတ်တစ်ခုလျှင် 40W မှ 200W+) နှင့် မတူညီသော သီးနှံအမျိုးအစားများအတွက် သီးသန့် spectrum ချိန်ညှိမှု လိုအပ်ပါသည်။
ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
ကြီးထွားမှုအဆင့်အားဖြင့် Spectral လိုအပ်ချက်များ
ကြီးထွားမှုအဆင့် လွှမ်းမိုးနိုင်သော လှိုင်းအလျား အမျိုးအစား အနီရောင်-အပြာ အချိုးအဆ လျှောက်လွှာ အသီးအပွင့် (အရွက်/ပင်စည်) 450nm (အပြာ) 3:1 မှ 4:1 ဆလတ်၊ ဟင်းသီးဟင်းရွက်များ၊ အရွက်များ စိမ်းလန်းသော ပန်းပွင့်/အသီး 660nm (အနီရောင်) 5:1 မှ 9:1 အထိ ခရမ်းချဉ်သီး အစိမ်းလိုက်၊ အဖြူရောင်Variable ဖြည့်စွက်ဖန်လုံအိမ်အလင်းရောင်
လက်ရှိ စိုက်ခင်း LED စံနှုန်းများနှင့် ထုတ်လုပ်သူ သတ်မှတ်ချက်များအပေါ် အခြေခံထားသည်။
လျှပ်စစ်နှင့် စွမ်းအင်သတ်မှတ်ချက်များ
ပါရာမီတာ ပါဝါနိမ့် (အိမ်/DIY) အလယ်အလတ် ပါဝါ (လုပ်ငန်းသုံး) စွမ်းအားမြင့် (ဒေါင်လိုက် စိုက်ခင်း) စုစုပေါင်း ပါဝါ10W-40W40W-120W120W-300W+ အဝင်ဗို့အား12V-24V DC45-52V DC48V DC သို့မဟုတ် AC 85-265VLED Current Channel350mA-700mA700mA-1500mA1500mA-2800mACurrent Deviation ±5%±2%±1%ပါဝါကူးပြောင်းမှုထိရောက်မှု>85%>90%>93%
စီးပွားဖြစ်စိုက်အပေါ့စား PCBA သတ်မှတ်ချက်များမှရရှိသည့် ပါဝါအပိုင်းအခြားများ။
ရုပ်ပိုင်းဆိုင်ရာနှင့် အပူပိုင်းသတ်မှတ်ချက်များ
ParameterFR4 StandardAluminum MCPCBCopper MCPCBT အပူလျှပ်ကူးနိုင်စွမ်း0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·KCopper Weight1 oz1-2 oz2-3 ozLayer Count2-4 အလွှာများ1-2 အလွှာများ1-2°C အပူချိန် 6°0 အမြင့်ဆုံး မျက်နှာပြင် 70°C မျက်နှာပြင် ပုံမှန်အသုံးပြုမှုနည်းသော ပါဝါ (<30W) လုပ်ငန်းသုံး မီးလုံးအများစုသည် အလွန်စွမ်းအားမြင့်
စိုက်ခင်းဆိုင်ရာအသုံးချမှုများအတွက် PCB ထုတ်လုပ်မှုစံနှုန်းများကိုအခြေခံသည်။
PCB ပစ္စည်းရွေးချယ်မှု- ယုံကြည်စိတ်ချရမှုအတွက် အရေးကြီးသည်။
PCB ပစ္စည်းရွေးချယ်မှုသည် အလင်းစိုက်ခြင်း သက်တမ်းနှင့် စွမ်းဆောင်ရည်ကို တိုက်ရိုက်ဆုံးဖြတ်သည်။

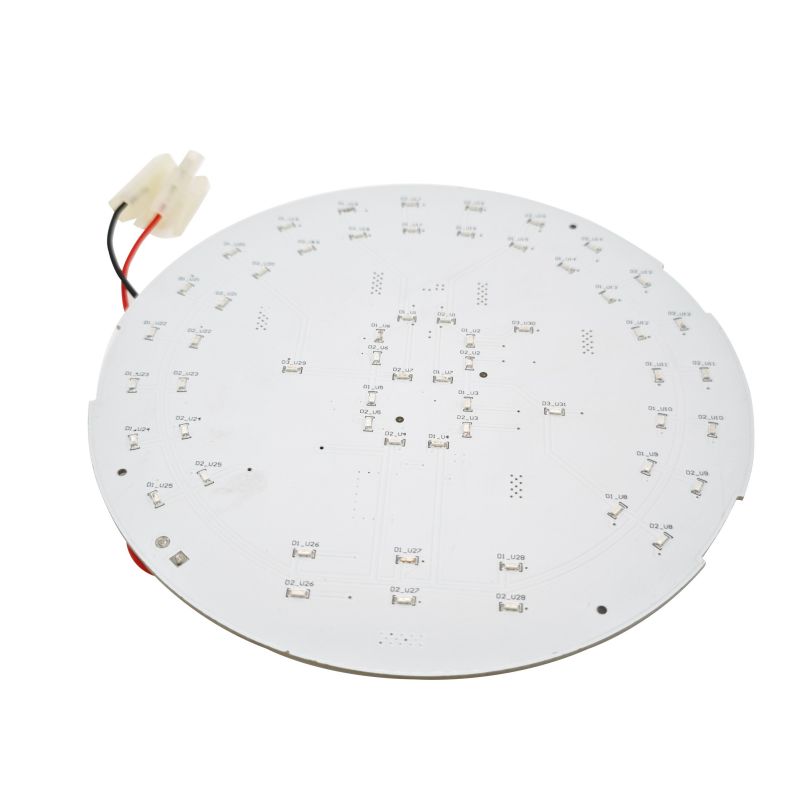

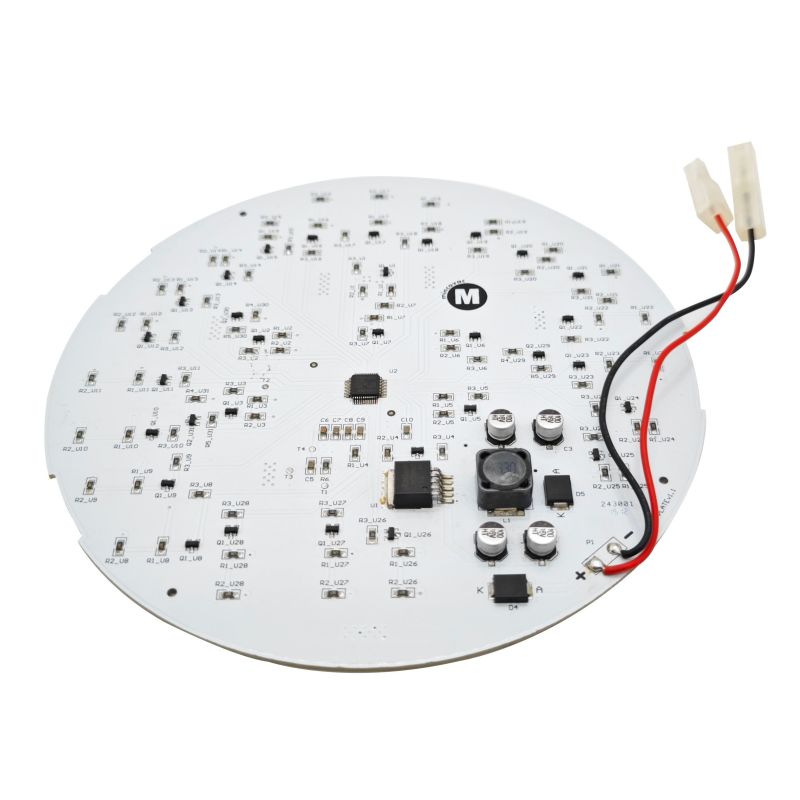

အလူမီနီယမ် MCPCB (မီးစိုက်ခြင်းအတွက် အဖြစ်အများဆုံး)
အလူမီနီယမ် MCCBs များသည် စီးပွားဖြစ်စိုက်အပေါ့စား PCBAs များ၏ 80% ကျော်အတွက် အကောင့်ဖြစ်သည်။ ၎င်းတို့သည် အပူစွမ်းဆောင်ရည်နှင့် ကုန်ကျစရိတ်၏ အကောင်းဆုံးချိန်ခွင်လျှာကို ပေးဆောင်သည်။
ParameterStandard အလူမီနီယံစွမ်းဆောင်ရည်မြင့်မားသော အလူမီနီယံအပူဓာတ် 1-3 W/m·K5-9 W/m·KDielectric အလွှာအထူ50-100µm75-150µm ပြိုကွဲဗို့အား2-3 kV3-5 kVCost တစ် m² (အစုလိုက်) ~ $30~$5
ဘယ်အချိန်မှာ အလူမီနီယမ်ကို ရွေးချယ်ရမလဲ။စီးပွားဖြစ်စိုက်မီးအများစုသည် 40W မှ 200W ဖြစ်သည်။ 1-3 W/m·K အလူမီနီယမ် PCB သည် စံ LED သိပ်သည်းဆအတွက် လုံလောက်ပါသည်။
FR4 (ကုန်ကျစရိတ်-ထိခိုက်လွယ် သို့မဟုတ် ပါဝါနည်း)
FR4 စိုက်အပေါ့စား PCBAs များသည် အောက်ပါတို့အတွက်သာ သင့်လျော်ပါသည်။
- 30W အောက် ပါဝါနည်းသော ကိရိယာများ
- ပြင်ပအပူရှိန်များနှင့်အတူဒီဇိုင်းများ
- ရေတို သို့မဟုတ် ဝါသနာရှင် လျှောက်လွှာများ
ကန့်သတ်ချက်-FR4 သည် အပူကို ထိရောက်စွာ မချေဖျက်နိုင်ပါ။ LED လမ်းဆုံအပူချိန်သည် တူညီသော အလူမီနီယမ် MCPCB ဒီဇိုင်းများထက် 15-25°C ပိုမြင့်သည်။
ကြွေထည် PCBA (ပရီမီယံ / မြင့်မားသောယုံကြည်စိတ်ချရမှု)
ကြွေထည်အလွှာများ (အလူမီနာ သို့မဟုတ် အလူမီနီယမ်နိုက်ထရိတ်) သည် 20-200+ W/m·K အပူစီးကူးမှုကို ရရှိစေသည့် dielectric အလွှာကို လုံးလုံးလျားလျား ဖယ်ရှားပစ်သည်။
အတွက် အကောင်းဆုံးအလွန်အမင်း ပါဝါသိပ်သည်းဆ (> 3 W/cm²) သို့မဟုတ် လုံးဝယုံကြည်စိတ်ချရမှု လိုအပ်သော အပလီကေးရှင်းများ။
စဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် အပူစီမံခန့်ခွဲမှု
စိုက်မီးများ တစ်နေ့လျှင် ၁၂ နာရီမှ ၁၆ နာရီအထိ တစ်နှစ်လျှင် ၃၆၅ ရက် အလုပ်လုပ်သည်။ အပူစီမံခန့်ခွဲမှုသည် နံပါတ် ၁ ယုံကြည်စိတ်ချရမှုအချက်ဖြစ်သည်။
အပူလမ်းကြောင်း ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း။
လက်မ၏စည်းမျဉ်း-LED လမ်းဆုံအပူချိန်တွင် 10°C လျှော့ချမှုတိုင်းအတွက် သက်တမ်းသည် နှစ်ဆဖြစ်သည်။
ဒီဇိုင်း ElementRequirementVerification Method 300-500mm² အပူပျံ့နှံ့မှုအတွက် LEDX-ray စစ်ဆေးခြင်းအတွက် အနိမ့်ဆုံး 9 ဆင့် (0.3mm အချင်း) မှတဆင့် ကြေးနီ သို့မဟုတ် epoxy ဖြင့် ဖုံးအုပ်ထားပြီး အပူပျံ့နှံ့မှုအတွက် ကြေးနီ သို့မဟုတ် epoxyCross-section ကြေးနီဧရိယာ 300-500mm² ပါဝါမြင့်မားသော LEDPCB လွှမ်းခြုံမှု ရာခိုင်နှုန်း 8% ပါဝါမြင့်သော LEDPCB အပြင်အဆင်တစ်ခုလျှင် 900Sold ပျက်ပြယ်သွားခြင်း) ဓာတ်မှန်၊ ပျက်ပြယ်ခြင်း < 25% မျက်နှာပြင် အပူချိန် (အပြည့်အ၀ တွင်) 60°C အောက် (LED ကွက်လပ်ဧရိယာ) အပူဓာတ်ပုံရိပ်
အပူမျက်နှာပြင်ပစ္စည်း (TIM)
MCPCB နှင့် fixture heatsink အကြား-
- လိုအပ်သော TIMဆီလီကွန် သို့မဟုတ် ကြွေထည်အပူခံပြား (အနည်းဆုံး 3 W/m·K)
- အထူ-0.5 မီလီမီတာမှ 1.5 မီလီမီတာ
- နှိမ့်ချမှု-20-30% လေထုကွာဟချက်ဖယ်ရှားပစ်
လက်ရှိခြေရာများအတွက် ကြေးနီအလေးချိန်
Trace အနိမ့်ဆုံးကြေးနီအလေးချိန်အတွက် အကြံပြုထားသော ကြေးနီအလေးချိန်<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz2 oz2 oz2 oz နှင့် ဂဟေဖွင့်ခြင်း 3A+2 အောင်စ မျဉ်းပြိုင်ခြေရာများ 3 အောင်စ
စိုက်ခင်းအလင်းရောင်အတွက် IPC-2221 လက်ရှိစွမ်းဆောင်ရည်စံနှုန်းများကို အခြေခံထားသည်။
Spectrum Design နှင့် Wavelength Control
အပင်များသည် မတူညီသော ကြီးထွားမှုအဆင့်များအတွက် သီးခြားအလင်းတန်းများ လိုအပ်သည်။ PCBA သည် ဤလှိုင်းအလျားများကို တိကျစွာ ပေးပို့ရပါမည်။
စိုက်မီးများအတွက် Standard Wavelengths
WavelengthColorFunctionLED Chip Type450-460nmRoyal Blue အပင်ကြီးထွားမှု၊ ကလိုရိုဖီးလ်စုပ်ယူမှုအပြာရောင် LED660-665nm နက်နဲသောပန်းပွင့်ခြင်း၊ အသီးထွက်ခြင်း၊ ဓါတ်ပုံဖော်ခြင်းဆိုင်ရာ အနီရောင် LED730-740nmFar RedEmerson အကျိုးသက်ရောက်မှု၊ ပန်းပွင့်စတင်ခြင်း 5000K အနီရောင် ရောင်စဉ်၊ အမြင်အာရုံသက်သာသော အဖြူရောင် LED
အနီရောင်-အပြာအချိုး အကြံပြုချက်များ
အပင်အမျိုးအစား အကြံပြုထားသော အနီရောင်-အပြာရောင်အချိုးမှတ်ချက် အရွက်စိမ်းများ (ဆလတ်၊ ဟင်းနုနွယ်ရွက်) 3:1 မှ 4:1 အပြာရောင် မြင့်မားသော အပင်များ (ခရမ်းချဉ်သီး၊ ငရုတ်ကောင်း) 5:1 မှ 9:1 အနီရောင် အပွင့်/အသီးများ ကြီးထွားမှုအတွက် ပိုအနီရောင် ဟင်းသီးဟင်းရွက်များ (ပင်စိမ်း၊ cilantro) 4:1 မှ 6:1 ပမာဏအထိ ဆေးခြောက် 4:1 ချိန်ခွင်လျှာ 8:1 (ပန်းပွင့်) ချိန်ညှိနိုင်သော ရောင်စဉ်ကို ဦးစားပေးသည်။
စက်မှုလုပ်ငန်းသတင်းရင်းမြစ်များမှ စိုက်ခင်း LED ဒီဇိုင်းလမ်းညွှန်ချက်များကို အခြေခံထားသည်။
လှိုင်းအလျားတည်ငြိမ်မှုအတွက် လက်ရှိထိန်းချုပ်မှု
LED လှိုင်းအလျားသည် လက်ရှိပြောင်းလဲမှုနှင့်အတူ ပြောင်းလဲသည်။ ရောင်စဉ်တန်းတိကျမှုကို ထိန်းသိမ်းရန်-
- လက်ရှိအများဆုံးသွေဖည်မှု-LED ကြိုးများအားလုံးတွင် ±2%
- အကြံပြုထားသော သွေဖည်မှု-ပရီမီယံဒီဇိုင်းများအတွက် ±1%
- တိုင်းတာမှုနည်းလမ်း-စီးရီး resistor ဗို့အားကျဆင်းမှု သို့မဟုတ် inline လက်ရှိမီတာ
Driver Topology နှင့် Circuit Design
Constant Current နှင့် Constant Voltage
အလင်းစိုက် PCBAs လိုအပ်သည်။အဆက်မပြတ်လက်ရှိ drive ကိုတည်ငြိမ်သောလှိုင်းအလျားကိုထိန်းသိမ်းရန်နှင့် အပူထွက်လွန်ခြင်းကိုကာကွယ်ရန် LED ကြိုးတစ်ခုစီအတွက်။
Topology အတွက်အကောင်းဆုံးအားသာချက်များ အားနည်းချက် အားနည်းချက်များသည် လိုင်းယပ်လျှပ်စီးကြောင်းနည်းသော ပါဝါနိမ့် (<30W) ရိုးရှင်းပြီး နိမ့်သော EMIInefficient ဖြစ်ပြီး ဗို့အားမြင့်စက် dropBuck converter တွင် အလယ်အလတ်ပါဝါ (30-100W)၊ Vin > VfEfficient (90-95%) inductor လိုအပ်သည်၊ ဆူညံသံမြှင့်တင်ပေးသည့် converter LED ကြိုးများပါ၀င်သော လိုင်းများ အဆက်မပြတ် လက်ရှိ မြင့်မားသော ပါဝါ (> 100W)၊ ဖြတ်၍မရနိုင်သော spectrum တစ်ဦးချင်း ချန်နယ် ထိန်းချုပ်မှု၊ မြင့်မားသော ထိရောက်မှု ရှုပ်ထွေးမှု၊ ကုန်ကျစရိတ် ပိုများသည်
အကာအကွယ်ပတ်လမ်းများ လိုအပ်သည်။
ကာကွယ်မှု အမျိုးအစားComponentSpecificationReverse polaritySchottky diode သို့မဟုတ် P-FETB သည် inputOver-voltageTVS diodeClamp တွင် အနုတ်ဗို့အား ပိတ်ဆို့သည်
ကြီးပွားခန်းများအတွက် ပတ်ဝန်းကျင်ကာကွယ်ရေး
စိုက်ပျိုးထားသော မီးလုံးများသည် စိုထိုင်းဆမြင့်သော ပတ်ဝန်းကျင်တွင် လုပ်ဆောင်သည် (60-90% RH)။ ယုံကြည်စိတ်ချရသော လုပ်ဆောင်ချက်အတွက် အစိုဓာတ်ကို ကာကွယ်ရန်မှာ မဖြစ်မနေ လိုအပ်ပါသည်။
Conformal Coating လိုအပ်ချက်များ
အလွှာဖော်ခြင်း အမျိုးအစား အကောင်းဆုံး အသုံးချနည်း ပြန်လည်လုပ်ဆောင်နိုင်မှု အက်ခရီလစ် (AR) အထွေထွေ စိုက်ခင်းဆေးဖျန်း သို့မဟုတ် dipEasySilicone (SR) အလွန်အမင်း စိုထိုင်းဆ၊ လိုက်လျောညီထွေရှိသော PCB ရွေးချယ်နိုင်သော မှုတ်ဆေးDifficultUrethane (UR) ရေငန် သို့မဟုတ် ဓာတုဗေဒဆိုင်ရာ ထိတွေ့မှု ဖြန်းရန် အလွန်ခက်ခဲသည်။
အနိမ့်ဆုံး အပေါ်ယံအထူ-0.03 မီလီမီတာ (1.2 မီလီမီတာ)
အစိုဓာတ်ကာကွယ်မှုစာရင်း
- တူညီသောအပေါ်ယံပိုင်းဂဟေအဆစ်များအားလုံးနှင့် ကြေးနီထိတွေ့မှု
- အိုးပစ်ခြင်း။ချိတ်ဆက်ကိရိယာများနှင့် ဗို့အားမြင့်ဧရိယာများအတွက် (လွန်ကဲသောပတ်ဝန်းကျင်အတွက် ရွေးချယ်နိုင်သည်)
- အလုံပိတ်ချိတ်ဆက်မှုများ(ပြင်ပ သို့မဟုတ် စိုထိုင်းဆမြင့်သော ဖန်လုံအိမ်များအတွက် IP65 အနည်းဆုံး)
- ENIG မျက်နှာပြင် အပြီးသတ်ခြင်း။(ကြေးနီချေးခြင်းကို ကာကွယ်ပေးသည်၊ HASL ကို မထောက်ခံပါ)
လည်ပတ်မှုပတ်ဝန်းကျင် ကန့်သတ်ချက်များ
Parameter Indoor GrowGreenhouseOutdoorHumidity range40-70% RH60-90% RH10-100% RHTemperature range15-30°C-5 မှ 40°C-20 မှ 50°CM အနိမ့်ဆုံး IP အဆင့်သတ်မှတ်ချက်IP20 (indoor dry) IP44 (splash) IP65 (wereproof)
အလင်းစိုက် PCBA Layout စည်းမျဉ်းများ
စည်းမျဉ်း 1- ပါဝါနှင့် အချက်ပြကို ခွဲခြားပါ။
- LED ဒရိုက်ဗ်ခြေရာများမှ AC/DC ထည့်သွင်းမှုအပိုင်းကို သီးခြားထားပါ။
- အနည်းဆုံး တွားသွားအကွာအဝေး- ဗို့အားမြင့်နှင့် ဗို့အားနိမ့်နေရာများကြား 3mm
စည်းမျဉ်း 2- High-Current Loops ကို အတိုချုံ့ပါ။
- LED ဒရိုက်ဘာများကို LED ချိတ်ဆက်ကိရိယာများနှင့် တတ်နိုင်သမျှ နီးကပ်အောင်ထားပါ။
- EMI ကိုလျှော့ချရန် loop area ကိုလျှော့ချပါ။
စည်းမျဉ်း 3- LED များအတွက် အပူခံပြားဒီဇိုင်း
- LED အပူခံပြားတစ်ခုစီသည် အနည်းဆုံး 9 အပူဆင့် (0.3mm) လိုအပ်သည်
- Vias ကို ဖြည့်တင်းပြီး ထုပ်ပိုးထားရပါမည်။
စည်းမျဉ်း 4- ကြေးနီကို မြေတွင်လောင်းပါ။
- အလွှာ 2 တွင် အစိုင်အခဲမြေပြင်ကို အသုံးပြုပါ ( MCPCB 2 အလွှာအတွက်၊ မြေသည် သတ္တုအူတိုင်ဖြစ်သည်)
- FR4 ဒီဇိုင်းများအတွက်- အနည်းငယ်မျှသာ ပိုင်းခြားထားသော မြေပြင်အလွှာ
စည်းမျဉ်း 5- Daisy-Chain Power Distribution
- ရှည်လျားသော linear planting light PCBAs (1500mm အထိ) အတွက် power လမ်းကြောင်းသည် ဗဟိုဘတ်စ်ကားအဖြစ်
- ယခင်အပိုင်း၏အဆုံးမှမဟုတ်ဘဲ ဘတ်စ်ကားမှ LED အပိုင်းတစ်ခုစီကို ကျွေးပါ။
ထုတ်လုပ်မှုနှင့် စည်းဝေးပွဲ လိုအပ်ချက်များ
Planting Light PCBA အတွက် SMT စည်းဝေးပွဲ သတ်မှတ်ချက်များ
ကန့်သတ်ချက်များလိုအပ်ချက်စိစစ်အတည်ပြု Solder paste ခဲ-အခမဲ့ (SAC305 သို့မဟုတ် အလားတူ) RoHS လိုက်နာမှု
အလင်းစိုက် PCBA အတွက် အရည်အသွေးစစ်ဆေးမှု
TestMethodPass/Fail CriteriaIn-circuit test (ICT) အလိုအလျောက်စုံစမ်းစစ်ဆေးခြင်း အစိတ်အပိုင်းများအားလုံး ပါ၀င်သော အစိတ်အပိုင်းများအားလုံး၊ မှန်ကန်သော တန်ဖိုးများLED polarity checkDiode မုဒ် သို့မဟုတ် အမြင်စစ်ဆေးခြင်း 100% မှန်ကန်သော တိမ်းညွှတ်မှု 100% မှန်ကန်သော တိမ်းညွှတ်မှု အပြည့်အ၀ လည်ပတ်ပြီးနောက် loadIR ကင်မရာတွင် အပူဓာတ်ပုံရိပ်ဖော်ခြင်း 1 နာရီကြာ လည်ပတ်ပြီးနောက် hotspot >70°C (LED ပစ်မှတ် 70°C (LED Certification pads)
စီးပွားဖြစ်စိုက်ခင်းအပေါ့စား PCBA ထုတ်လုပ်မှုအတွက်၊ ဤသတ်မှတ်ချက်များကို 100% စမ်းသပ်ရန် အကြံပြုထားသည်-
- LED polarity စစ်ဆေးခြင်း။(အလိုအလျောက်အလင်းစစ်ဆေးခြင်း)
- ဂဟေဆစ်အရည်အသွေး(ပါဝါအစိတ်အပိုင်းအားလုံးတွင် AOI)
- အဖွင့်/အတိုချုံး စမ်းသပ်ခြင်း။(ပျံသန်းနေသော ကိရိယာ သို့မဟုတ် လက်သည်းခွံများ)
- အပူဓာတ်အတည်ပြုချက်(နမူနာအခြေခံ၊ ထုတ်လုပ်မှု၏ ၁၀ ရာခိုင်နှုန်း)
အလင်းစိုက် PCBA FAQs
Q1- နေ့စဥ် 18 နာရီလည်ပတ်နိုင်သော စွမ်းအားမြင့် (200W+) စိုက်မီးအတွက် အကောင်းဆုံး PCB ပစ္စည်းကား အဘယ်နည်း။
A-စွမ်းအားမြင့် စဉ်ဆက်မပြတ် လည်ပတ်နိုင်စေရန်၊အနည်းဆုံး 3 W/m·K အပူစီးကူးနိုင်သော အလူမီနီယံ MCPCBစံရွေးချယ်မှုဖြစ်သည်။ ဤသည်မှာ စစ်မှန်သောနယ်ပယ်ဒေတာအပေါ် အခြေခံသည့် ဆုံးဖြတ်ချက်မက်ထရစ်ဖြစ်သည်။
ပါဝါအဆင့် အကြံပြုထားသော ပစ္စည်းအပူဓာတ် လျှပ်ကူးနိုင်စွမ်း မျှော်မှန်းသက်တမ်း 40W-100WStandard အလူမီနီယမ် MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 နာရီ 100W-200WHigh-performance aluminium (3-5 W/m·K)3-500,00K နာရီ 200W-300W+ ပရီမီယံ အလူမီနီယံ (5-9 W/m·K) သို့မဟုတ် ကြေးနီ core5-9+ W/m·K70,000-100,000 နာရီ
အဘယ်ကြောင့်ဆိုသော် အလူမီနီယမ်သည် FR4 နှင့်အထက် ပါဝါမြင့်မားရခြင်းဖြစ်သည် ။200W စိုက်မီးသည် သိသာထင်ရှားသော အပူကိုထုတ်ပေးသည်။ FR4 တွင် အပူလျှပ်ကူးနိုင်စွမ်း 0.3-0.5 W/m·K သာရှိပြီး insulator အဖြစ် လုပ်ဆောင်သည်။ LED လမ်းဆုံအပူချိန်သည် မိနစ်ပိုင်းအတွင်း 100°C ကျော်လွန်သွားမည်ဖြစ်ပြီး၊ လျင်မြန်သော lumen depreciation (6 လအတွင်း 30-50% ဆုံးရှုံးသည်)။
ကြွေထည် PCBA အခြားရွေးချယ်စရာ-လွန်ကဲသောယုံကြည်စိတ်ချရမှုအတွက် သို့မဟုတ် PCB အရွယ်အစားကို ပြင်းထန်စွာကန့်သတ်ထားသည့်အခါ (မြင့်မားသောစွမ်းအားသိပ်သည်းဆ >3 W/cm²)၊ ကြွေထည်အလွှာ (အလူမီန သို့မဟုတ် အလူမီနီယမ်နိုက်ထရိတ်) သည် 20-200+ W/m·K ရရှိသည့် dielectric အလွှာကို လုံးဝဖယ်ရှားပစ်သည်။ သို့သော်၊ ကုန်ကျစရိတ်သည် အလူမီနီယမ် MCPCB ထက် 3-5 ဆ ပိုများသည်။
စီးပွားဖြစ်စိုက်ပျိုးသူအများစုအတွက် အောက်ခြေလိုင်း-စွမ်းဆောင်ရည်မြင့် အလူမီနီယမ် MCPCB (5 W/m·K) သည် 200W+ တပ်ဆင်မှုအတွက် အကောင်းဆုံး ကုန်ကျစရိတ်နှင့် ယုံကြည်စိတ်ချရမှုကို ပံ့ပိုးပေးပါသည်။
Q2- အပူလွန်ကဲခြင်းမှကာကွယ်ရန် ကျွန်ုပ်၏စိုက်အပေါ့စား PCBA အတွက် လိုအပ်သောကြေးနီအလေးချိန်ကို မည်သို့တွက်ချက်ရမည်နည်း။
A-ဤစိုက်ခင်းဆိုင်ရာ သီးသန့်လမ်းညွှန်ချက်များဖြင့် IPC-2221 ဖော်မြူလာကို အသုံးပြုပါ။ Trace overheating သည် ပါဝါမြင့်သော စိုက်မီးလုံးများတွင် အဖြစ်များသော ချို့ယွင်းချက်မုဒ်ဖြစ်သည်။
အဆင့် 1 - ခြေရာခံတစ်ခုအတွက် သင်၏အမြင့်ဆုံး လက်ရှိကို သတ်မှတ်ပါ-
48V တွင် ပုံမှန် 100W စိုက်အလင်းရောင်အတွက် Current = 100W / 48V = 2.08A
အဆင့် 2 - သင်ခွင့်ပြုထားသော အပူချိန်မြင့်တက်ခြင်း (ΔT) ကို ရွေးချယ်ပါ။
- 10°C မြင့်တက်လာသည်-နာရီ 50,000+ သက်တမ်းအတွက် ရှေးရိုးဆန်သည် (စီးပွားရေးအတွက် အကြံပြုထားသည်)
- 20°C မြင့်တက်လာသည်-စားသုံးသူအဆင့်အတွက် လက်ခံနိုင်သည်။
- 30°C မြင့်တက်လာသည်-မြင့်မားသောအန္တရာယ်--- ခြေရာခံသည် အချိန်ကြာလာသည်နှင့်အမျှ ဂဟေအဆစ်များ အားနည်းသွားလိမ့်မည်။
အဆင့် 3 - လက်ရှိပေါ်မူတည်၍ ကြေးနီအလေးချိန်ကို ရွေးချယ်ပါ-
လက်ရှိ 1 အောင်စ ကြေးနီလိုအပ်သော အနံ (ΔT=20°C)2 အောင်စ ကြေးနီလိုအပ်သော အနံ (ΔT=20°C)အကြံပြုချက်1A30 mils (0.76mm)15 mils (0.38mm)1 oz လက်ခံနိုင်သော2A70 mils (1.78mm)35 mils (20.78mm)35 mils (20.78mm)35 mils (3.05mm)60 mils (1.52mm)2 oz အနိမ့်ဆုံး5A220 mils (5.59mm)110 mils (2.79mm)3 oz အကြံပြုထားသည်
အဆင့် 4 - ရိုးရှင်းသောဖော်မြူလာကို အသုံးပြု၍ တွက်ချက်ပါ (ပြင်ပခြေရာများအတွက်၊ 2 အောင်စကြေးနီ)
အကျယ် (mils) = လက်ရှိ (Amps) × 35 (ΔT = 20°C အတွက်)
2.08A အတွက် ဥပမာ- 2.08 × 35 = 73 mils (1.85mm) အနိမ့်ဆုံး အကျယ်
လုံခြုံရေးအနားသတ် 20% ထည့်နေသည်73 × 1.2 = 88 mils (2.23mm)
အလင်းစိုက် PCBA အတွက် ပရော်ဖက်ရှင်နယ် အကြံပြုချက်-
- အနည်းဆုံး 2 အောင်စ ကြေးနီကို အသုံးပြုပါ။>1A သယ်ဆောင်သည့် ခြေရာအားလုံးအတွက်
- 3 အောင်စကြေးနီကိုသုံးပါ။3A >3A သယ်ဆောင်သည့်ခြေရာများအတွက် သို့မဟုတ် ဘုတ်နေရာကန့်သတ်ထားသည့်အခါ
- ဂဟေမာဖုံးအဖွင့်ထည့်ပါ။မြင့်မားသောလက်ရှိခြေရာများပေါ်တွင်--- ထပ်လောင်းဂဟေဆော်ခြင်းသည် လက်ရှိစွမ်းဆောင်ရည်ကို 20-40% တိုးစေသည်။
အတည်ပြုနည်းလမ်း-ရှေ့ပြေးပုံစံ တပ်ဆင်ပြီးနောက်၊ အပြည့်အ၀ဖြင့် အနီအောက်ရောင်ခြည် ကင်မရာဖြင့် ခြေရာခံ အပူချိန်ကို တိုင်းတာပါ။ သဲလွန်စ 70 ဒီဂရီစင်တီဂရိတ်ထက်ကျော်လွန်ပါက ကြေးနီအလေးချိန်တိုးပါ သို့မဟုတ် သဲလွန်စကို ချဲ့ပါ။
Q3- PCBA စိုက်ရာတွင် အလင်းအထွက်မညီမညာ သို့မဟုတ် မှိတ်တုတ်မှိတ်တုတ်ဖြစ်ရခြင်းမှာ အဘယ်နည်း၊ ၎င်းကို ကျွန်ုပ်မည်ကဲ့သို့ ပြင်ဆင်ရမည်နည်း။
A-မညီမညာသော အလင်းအထွက်နှင့် မှိတ်တုတ်မှိတ်တုတ်တို့သည် များသောအားဖြင့် ဖြစ်ပေါ်စေသည်။အပြိုင် LED ကြိုးများကြားတွင် လက်ရှိ မကိုက်ညီပါ။သို့မဟုတ်bulk capacitance မလုံလောက်ပါ။. ဤသည်မှာ ရောဂါရှာဖွေရေး အပိုင်းဖြစ်သည်-
အရင်းခံအကြောင်းရင်း 1 - မျဉ်းပြိုင်ကြိုးများ (အသုံးအများဆုံး) တွင် လက်ရှိ မကိုက်ညီမှု
LED ကြိုးအများအပြားကို အဆက်မပြတ် လက်ရှိဒရိုက်ဗာတစ်ခုနှင့် အပြိုင်ချိတ်ဆက်သောအခါ၊ ရှေ့သို့ဗို့အား (Vf) သေးငယ်သော ခြားနားချက်များသည် ကြိုးတစ်ချောင်းကို အခြားအရာများထက် ပိုမိုဆွဲငင်စေသည်။ အပူဆုံးကြိုးသည် လက်ရှိကို ဆွဲထုတ်သည်၊ ပိုမိုပူလာသည် (အပူချိန်ဖြင့် Vf ကျဆင်းသွားသည်)၊ နှင့် ပို၍ပင် လက်ရှိ---အပူရှိန်ကို ပြေးသွားစေသည်။
ဖြေရှင်းချက်-
- a ကိုသုံးပါ။string တစ်ခုစီအတွက် constant current driver ကို ခွဲခြားထားသည်။(ပါဝါမြင့်သူကို ဦးစားပေးသည်)
- သို့မဟုတ်ထည့်ပါ။ဟန်ချက်ညီသော resistorsလက်ရှိကို ညီမျှစေရန် ကြိုးတစ်ချောင်းစီဖြင့် အတွဲလိုက် (0.5-2Ω)
- Resistor wattage- P = I² × R (ဥပမာ၊ 1A² × 1Ω = 1W resistor)
Root အကြောင်းရင်း 2 - driver output တွင် bulk capacitance မလုံလောက်ပါ
Pulse-width modulated (PWM) မှိန်မှိန်သည် အထွက်စွမ်းရည်သည် အလွန်သေးငယ်ပါက မြင်သာသော တုန်ခါမှုကို ဖန်တီးပေးပါသည်။ LED လျှပ်စီးကြောင်းသည် PWM လည်ပတ်မှုတစ်ခုစီတိုင်းတွင် တက်လာပြီး ပြုတ်ကျသည်။
PWM ကြိမ်နှုန်း အနိမ့်ဆုံး အစုလိုက် စွမ်းဆောင်ရည်Flicker မြင်နိုင်မှု 100-200 Hz1000µF+ လူအများစုမြင်နိုင်သည် 500-1000 Hz470µFFlicker အချို့ 1000-4000 Hz100µF ယေဘုယျအားဖြင့် တုန်ခါမှုကင်းသော> 4000 Hz ကိုမြင်နိုင်သည် မလိုအပ်ပါ။
ပြင်ဆင်ပါLED အထွက်တစ်လျှောက် 100-470µF electrolytic capacitor နှင့် ကြိမ်နှုန်းမြင့်စစ်ထုတ်ရန်အတွက် 10µF ceramic capacitor တို့ကို ထည့်ပါ။
အရင်းခံအကြောင်းအရင်း 3 - LED ချိတ်ဆက်မှုတွင် ဂဟေအဆစ်များ ညံ့ဖျင်းခြင်း-
LED ပြားပေါ်ရှိ အက်ကွဲနေသော သို့မဟုတ် အအေးမိသော ဂဟေတွဲသည် အဆက်မပြတ်ချိတ်ဆက်မှုကို ဖန်တီးပေးသည်။ ဘုတ်အပူနှင့်အေးသွားသောအခါ LED သည် တုန်ခါခြင်း၊ မှိန်ခြင်း သို့မဟုတ် လုံးဝပျက်သွားနိုင်သည်။
ထောက်လှမ်းနည်းလမ်း-
- မီးလင်းနေချိန်တွင် LED တစ်ခုစီကို ပလပ်စတစ်ကိရိယာတစ်ခုဖြင့် ညင်သာစွာ နှိပ်ပါ။
- တုန်ခါမှုဖြစ်ပေါ်ပါက ဂဟေအဆစ်ကို ပြန်လည်ပတ်ပါ။
- SMT LEDs များအတွက်၊ pad ပတ်လည်အက်ကြောင်းများအတွက် ချဲ့ထွင်မှုအောက်တွင် စစ်ဆေးပါ။
အရင်းခံအကြောင်းတရား 4 - ဗို့အားကျဆင်းစေသည့် ခြေရာခံအကျယ်မလုံလောက်ခြင်း-
ပါဝါမြင့်သောကြိုးများပေါ်ရှိ ရှည်လျားကျဉ်းမြောင်းသောခြေရာများသည် ဗို့အားကျဆင်းစေသည်။ ခြေရာခံ၏အစွန်ဆုံးရှိ LED မီးများသည် ယာဉ်မောင်းအနီးရှိအရာများထက် လျှပ်စီးကြောင်းလျော့နည်းသည်။
ပြင်ဆင်ပါ
- ဗို့အားကျဆင်းမှုကို တွက်ချက်ပါ- V_drop = I × R_trace
- 100mil (2.54mm) 1oz 24 လက်မအထက် ခြေရာခံပေါ်ရှိ 2A ကြိုးအတွက်- R ≈ 0.24Ω၊ V_drop ≈ 0.48V
- ဒါကလက်ခံနိုင်ဖွယ်ရှိသည်။ V_drop >0.5V အတွက်၊ ခြေရာခံ အကျယ်ကို တိုးမြှင့်ပါ သို့မဟုတ် 2oz ကြေးနီကို အသုံးပြုပါ။
အမြန်အတည်ပြုချက်-ကြိုးတစ်ချောင်းစီရှိ ပထမ LED နှင့် နောက်ဆုံး LED တွင် ဗို့အားတိုင်းပါ။ ကွာခြားချက် 0.3V ကျော်လွန်ပါက ခြေရာခံဒီဇိုင်းကို အဆင့်မြှင့်ပါ။
Planting Light PCBA အတွက် ထုတ်လုပ်မှုစစ်ဆေးမှုစာရင်း
အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအတွက် စိုက်မီးစိုက် PCBA ကို အတည်ပြုခြင်းမပြုမီ၊ ဤစမ်းသပ်မှုငါးခုကို စစ်ဆေးပါ။
| စမ်း | နည်းလမ်း | Pass/Fail သတ်မှတ်ချက် |
|---|---|---|
| ရောင်စဉ်တန်းအထွက် | စက်လုံး သို့မဟုတ် spectrometer ပေါင်းစပ်ခြင်း။ | ပစ်မှတ်မှ လှိုင်းအလျား ≤±5nm သွေဖည်သည်။ |
| အပူစွမ်းဆောင်ရည် | IR ကင်မရာကို ၁ နာရီအပြည့်သွင်းပြီးနောက် | အမှတ်မရှိ>70°C; LED အကွက်များ <60°C |
| လက်ရှိလက်ကျန်ငွေ | အပြိုင်လိုင်းတစ်ခုစီတွင် လက်ရှိကို တိုင်းတာပါ။ | စာကြောင်းများကြားသွေဖည် <5% |
| စိုထိုင်းဆကိုခံနိုင်ရည် | 40°C တွင် 85% RH ဖြင့် 48 နာရီကြာ ပါဝါအသုံးပြုနိုင်သည်။ | သံချေးတက်ခြင်းမရှိ၊ တုန်ခါမှုမရှိ၊ ပျက်ကွက်ခြင်းမရှိ |
| သက်တမ်းစစ်ဆေးခြင်း (အရှိန်မြှင့်ထားသည်) | 85°C/85% RH၊ 1000 နာရီ (THB စမ်းသပ်မှု) | Lumen တန်ဖိုးကျဆင်းမှု <10% |
စီးပွားဖြစ် အော်ဒါများအတွက်အပူပုံရိပ်ဖော်ခြင်းအစီရင်ခံစာများနှင့် ရောင်စဉ်တန်းစစ်ဆေးခြင်းဒေတာအပါအဝင် PPAP (ထုတ်လုပ်မှုအပိုင်းခွင့်ပြုချက်လုပ်ငန်းစဉ်) စာရွက်စာတမ်းကို တောင်းဆိုပါ။
အနှစ်ချုပ်- ယုံကြည်စိတ်ချရသော စိုက်မီးလင်းရေး PCBA စစ်ဆေးစာရင်း
ဒီဇိုင်း ElementRequirementPCB ပစ္စည်းအများစုအတွက် Aluminum MCPCB (1-9 W/m·K)၊ FR4 သည် ပါဝါလမ်းကြောင်းများ အတွက်သာ (<30W)ကြေးနီအလေးချိန် 2 အောင်စ အနည်းဆုံး၊ 1 အောင်စ အလင်းအပူစီမံခန့်ခွဲမှုအတွက် 9+ LED မှတဆင့်အပူပေးခြင်း၊ PCBA နှင့် heatsink အကြား TIM၊ မျက်နှာပြင်အပူချိန် <60°CSpectrum ထိန်းချုပ်မှု အနီရောင် (660nm), အပြာရောင် (450nm); သီးနှံပေါ်မူတည်၍ အချိုး၊ လက်ရှိသွေဖည်မှု <±2%Driver topology လိုင်းတစ်ခုအတွက် အဆက်မပြတ်လက်ရှိ၊ ရောင်စဉ်ညှိခြင်းအတွက် သီးခြားယာဉ်မောင်းချန်နယ်များ အစိုဓာတ်ကာကွယ်မှုပုံစံအလွှာ (acrylic သို့မဟုတ် ဆီလီကွန်); ENIG မျက်နှာပြင် အပြီးသတ် အလုံပိတ်ချိတ်ဆက်ကိရိယာများ လက်ရှိချိန်ခွင်လျှာညှိခြင်း ပြိုင်တူကြိုးများအတွက် သီးခြားယာဉ်မောင်းများ သို့မဟုတ် ဟန်ချက်ညီခြင်း ခံနိုင်ရည်များ
ယုံကြည်စိတ်ချရသောစိုက်ခင်းအလင်းရောင် PCBA သည် သင့်လျော်သောအပူစီမံခန့်ခွဲမှု (အလူမီနီယံ MCPCB၊ 2+ အောင်စကြေးနီ၊ အပူပိုင်းဖြတ်ပိုင်း)၊ တိကျသောရောင်စဉ်ထိန်းချုပ်မှု (အဆက်မပြတ်လက်ရှိမောင်းနှင်မှု၊ လှိုင်းအလျားသွေဖည်မှု ≤± 5nm) နှင့် ပတ်ဝန်းကျင်ကာကွယ်မှု (ပုံစံတူအလွှာများ၊ အလုံပိတ်ချိတ်ဆက်မှုများ) တို့ကို ပေါင်းစပ်ထားသည်။ အဖြစ်များဆုံး အကွက်ပျက်ခြင်း--- မညီမညာသော အလင်းအထွက်၊ မှိတ်တုတ်မှိတ်တုတ်နှင့် အချိန်မတန်မီ LED ချို့ယွင်းချက်--- အပူဒီဇိုင်း မလုံလောက်ခြင်း သို့မဟုတ် အပြိုင်ကြိုးများကြားတွင် လက်ရှိ မကိုက်ညီမှုများကို ခြေရာခံပါ။ 2 အောင်စ ကြေးနီ၊ ချန်နယ်တစ်ခုစီတွင် စဉ်ဆက်မပြတ် လက်ရှိ ဒရိုင်ဘာများကို ဦးစားပေးပြီး စီးပွားဖြစ်ကြီးထွားနေသော ပတ်ဝန်းကျင်တွင် နာရီပေါင်း 50,000+ နာရီ လည်ပတ်မှုကို ရရှိစေရန် အပူဓာတ်စစ်ဆေးခြင်း စမ်းသပ်ခြင်း။
