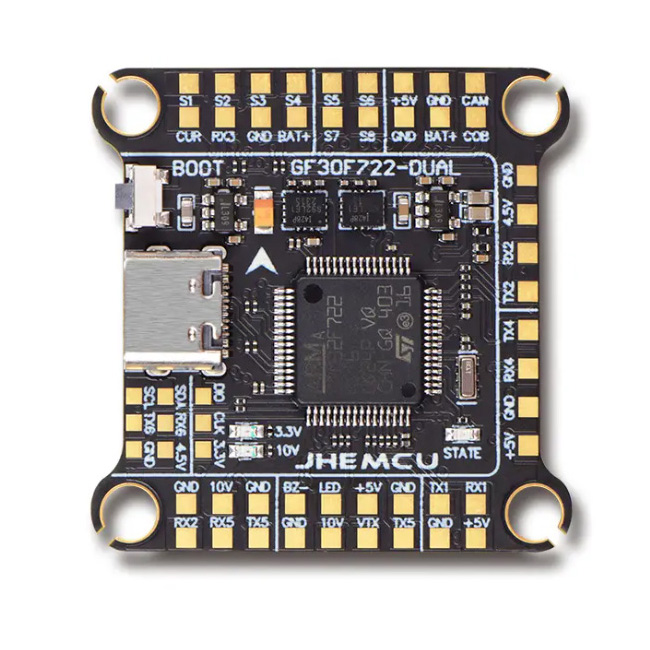

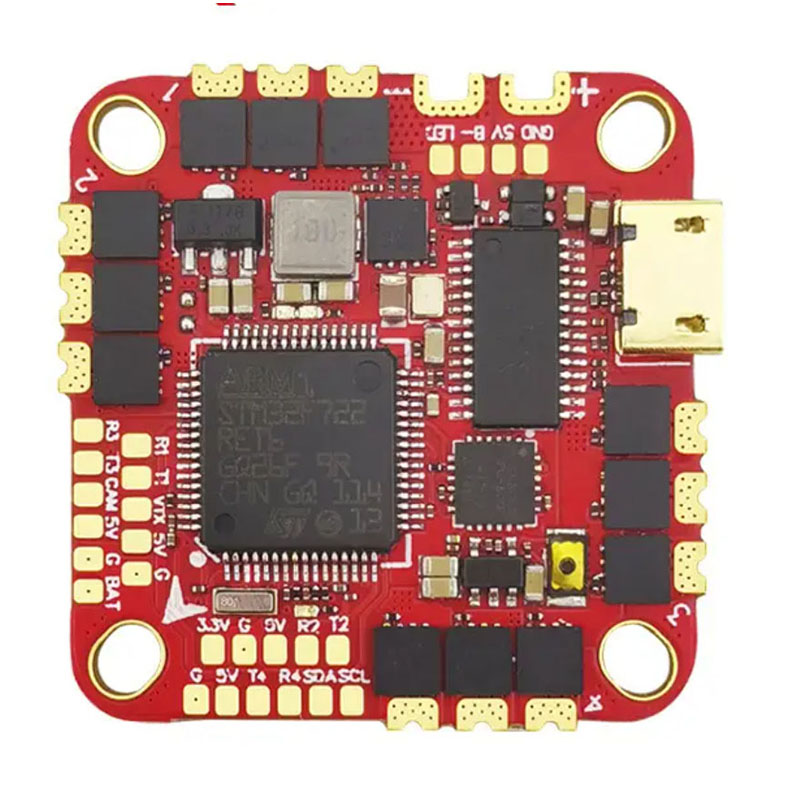

BMS PCBA

Unixplore Electronics BMS PCBA သည် လစ်သီယမ်ဘက်ထရီ အသုံးချပရိုဂရမ်များအတွက် ဒီဇိုင်းထုတ်ထားသည့် ပရော်ဖက်ရှင်နယ်ဘက်ထရီစီမံခန့်ခွဲမှု ဆားကစ်ဘုတ်ဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ China BMS PCBA ထုတ်လုပ်သူ၊ စက်ရုံ၊ Unixplore Electronics သည် EV၊ စွမ်းအင်သိုလှောင်မှုနှင့် e-mobility စနစ်များအတွက် PCB တပ်ဆင်ခြင်းဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

EV၊ စွမ်းအင်သိုလှောင်မှုနှင့် e-mobility ကဏ္ဍများတွင် နှစ် 20 ပျက်ကွက်မှုကို ခွဲခြမ်းစိတ်ဖြာခြင်းဖြင့်၊ ကျွန်ုပ်သည် 10 နှစ် BMS ကို 6 လအန္တရာယ်နှင့် ခွဲခြားထားသည်ကို အတိအကျ မှတ်တမ်းတင်ထားပါသည်။ ဤလမ်းညွှန်ချက်သည် စစ်မှန်သောနယ်ပယ်မှ ပြန်လည်ရရှိလာမှုအပေါ် အခြေခံ၍ အင်ဂျင်နီယာဆိုင်ရာ သတ်မှတ်ချက်များ၊ အပြင်အဆင်စည်းမျဉ်းများနှင့် အတည်ပြုခြင်းနည်းလမ်းများကို ပေးဆောင်ပါသည်။

BMS PCBA လုပ်ရမည့်အရာ

BMS PCBA သည် လီသီယမ်ဆဲလ်များကို စောင့်ကြည့်၊ ကာကွယ်ပေးပြီး ဟန်ချက်ညီစေသည်။ လုပ်ဆောင်ချက် လေးခုသည် ညှိနှိုင်းမရနိုင်ပါ။
Over-Voltage Protection (OVP)- ဆဲလ်တစ်ခုလျှင် 4.25V (Li-ion) ဖြင့် အားဖြတ်ပါ။
Under-Voltage Protection (UVP)- ဆဲလ်တစ်ခုလျှင် 2.5V မှ 3.0V တွင် ထုတ်လွှတ်မှုကို ဖြတ်တောက်ပါ။
Over-Current Protection (OCP)- ဆားကစ်တိုအတွက် အမြန်ခရီး (µs အပိုင်းအခြား)။
ဆဲလ်များကို ချိန်ခွင်လျှာညှိခြင်း- စီးရီးဆဲလ်များအတွင်း အပြုသဘောဆောင်သော သို့မဟုတ် တက်ကြွစွာ ညီမျှခြင်း
ယင်းတို့ထဲမှ တစ်စုံတစ်ရာ လွဲချော်ပါက စည်းဝေးပွဲအား တာဝန်ယူမှုအဖြစ် ပြောင်းလဲစေပါသည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အောက်ပါတန်ဖိုးများသည် ဘေးကင်းလုံခြုံသော လည်ပတ်မှုအတွက် လုပ်ငန်းအနိမ့်ဆုံးကို ကိုယ်စားပြုသည်။ မော်တော်ယာဥ် သို့မဟုတ် စာရေးကိရိယာ သိုလှောင်မှုအတွက် ၎င်းတို့ကို အမြဲတမ်းကျော်လွန်နေပါ။

ဗို့အားနှင့် လက်ရှိ အဆင့်သတ်မှတ်ချက်များ

ကန့်သတ်ချက်	3S မှ 7S (Light EV)	8S မှ 16S (စွမ်းအင်သိုလှောင်မှု)	24S+ (ဗို့အားမြင့်)
အများဆုံး ဆက်တိုက်ထုတ်လွှတ်ခြင်း။	20A မှ 60A အထိ	60A မှ 200A အထိ	200A+
Peak Current (10 စက္ကန့်)	80A မှ 150A	200A မှ 400A အထိ	500A+
အားသွင်းလက်ရှိ	5A မှ 20A အထိ	20A မှ 50A အထိ	50A+
Cell Voltage တိကျမှု	±10mV	±5mV	±3mV (ပရီမီယံ AFE လိုအပ်သည်)
အပူချိန်တိုင်းတာခြင်းအမှတ်များ	၂ မှ ၄	၄ မှ ၈	၈ မှ ၁၂

Protection Trip Points (Li-Ion အတွက် Cell တစ်ခုစီ)

အကာအကွယ်အမျိုးအစား	မင်းခရီးစဉ်	ရိုးရိုးခရီး	Max Trip
Over-Voltage	4.20V	4.25V	4.30V
Over-Voltage Release	4.05V	4.10V	4.15V
Under-Voltage	2.80V	2.50V	2.30V
Under-Voltage Release	3.00V	3.10V	3.20V
Over-Current အားသွင်းပါ။	1.2x အဆင့်သတ်မှတ်ထားသည်။	1.5x အဆင့်သတ်မှတ်ထားသည်။	2.0x အဆင့်သတ်မှတ်ထားသည်။
Over-Current ကို ထုတ်လွှတ်ပါ။	1.5x အဆင့်သတ်မှတ်ထားသည်။	2.0x အဆင့်သတ်မှတ်ထားသည်။	2.5x အဆင့်သတ်မှတ်ထားသည်။
Short Circuit	3x မှ 5x အဆင့်သတ်မှတ်ထားသည်။	300µs အတွင်း	100µs အတွင်း

ငြိမ်သက်နေသော လက်ရှိ (အိပ်မုဒ်)

ဓာတ်ခဲအမျိုးအစား	လက်ခံနိုင်သော Sleep Current	စွမ်းဆောင်ရည်မြင့် ပစ်မှတ်
Li-ion (အိတ်ဆောင်)	<20µA	<10µA
LiFePO4 (စာရေးကိရိယာ)	<50µA	<30µA
EV/ ပါဝါမြင့်သည်။	<100µA	<50µA

ယုံကြည်စိတ်ချရမှုအတွက် PCBA Layout စည်းမျဉ်းများ

BMS ကျရှုံးမှုအများစုသည် IC များမဟုတ်ဘဲ PCB မှအစပြုပါသည်။ ဒီစည်းကမ်း ၁၂ ချက်ကို လိုက်နာပါ။

ဆဲလ်ဗို့အားများအတွက် Kelvin Sense ခြေရာများ

လက်ရှိမြင့်မားသောလမ်းကြောင်းများမှတဆင့် ဆဲလ်အာရုံခံခြေရာများကို ဘယ်တော့မှလမ်းကြောင်းမပေးပါ။
ဆဲလ်ကိုနှိပ်လိုက်တိုင်း AFE (Analog Front End) ပင်နံပါတ်သို့ ချိတ်ဆက်ကိရိယာမှ သီးခြားခြေရာကောက် (0.2mm မှ 0.3mm) လိုအပ်ပါသည်။
အကိုင်းအခက်မရှိပါ- ဆဲလ်များကြားတွင် အာရုံကြောခြေရာများကို မမျှဝေပါနှင့်။

High-Current Path Design

ကြေးနီအလေးချိန်- 20A မှ 50A အတွက် အနည်းဆုံး 2 အောင်စ။ 50A မှ 100A အတွက် 4 အောင်စ။
မျဉ်းပြိုင်အလွှာများ- 60A အထက်စီးကြောင်းများအတွက် အပြိုင်အလွှာများစွာကို အသုံးပြုပါ။
ဂဟေမျက်နှာဖုံးအဖွင့်- ကြေးနီကိုထုတ်ပြီး အပိုင်းဖြတ်ပိုင်းကို တိုးမြင့်လာစေရန် နောက်ထပ်ဂဟေဆက်ထည့်ပါ။ ၎င်းသည် ခုခံမှုကို 30% မှ 40% လျှော့ချပေးသည်။

Sense Resistor နေရာချထားခြင်း။

လေးကြိုး (Kelvin) ချိတ်ဆက်မှု- အာရုံခံခုခံမှုတွင် ၎င်း၏အကန့်များမှ သီးသန့်ဗို့အားအာရုံခံခြေရာများ ရှိရပါမည်။
နေရာချထားခြင်း- AFE ကွဲပြားမှုထည့်သွင်းသည့် ပင်နံပါတ်၏ 10 မီလီမီတာအတွင်း။
ခြေရာခံခြင်း ကိုက်ညီခြင်း- လက်ရှိတိုင်းတာမှုတိကျမှုအတွက် အာရုံခြေရာခံများသည် တူညီသောအရှည်နှင့် အပြိုင်ဖြစ်ရပါမည်။

FETs အတွက် အပူပိုင်းစီမံခန့်ခွဲမှု

ကြေးနီဧရိယာ- MOSFET ရေနုတ်မြောင်းတစ်ခုစီတွင် 300mm² မှ 500mm² ကြေးနီလေယာဉ်လိုအပ်သည်။
အပူခံလမ်းကြောင်း- 9 မှ 12 ဆင့် (0.3 မီလီမီတာ အချင်း) FET အပူခံပြားတစ်ခုစီအောက်။
ဖြည့်သွင်းခြင်း- ဖြည့်သွင်းခြင်းနှင့် ထုပ်ပိုးခြင်းများသည် ဂဟေဆက်ခြင်းယုံကြည်စိတ်ချရမှုအတွက် မဖြစ်မနေလိုအပ်ပါသည်။

Voltage Isolation အတွက် Component Spacing

ဗို့အားအဆင့်	Creepage Distance (မိနစ်)	ရှင်းလင်းရေး (မိနစ်)
60V အထိ (16S Li-ion)	0.5mm	0.2mm
60V မှ 150V အထိ	1.5mm	1.0mm
150V မှ 300V အထိ	3.0mm	2.0mm

မြေပြင်လေယာဉ် ပိုင်းခြားခြင်း။

လက်ရှိမြေပြင် (ဓာတ်အားလမ်းကြောင်း)- ထူထဲသောခြေရာများ၊ ကွဲထွက်ခြင်းမရှိပါ။
လက်ရှိ analog မြေပြင်နိမ့် (AFE၊ အဓိပ္ပာယ်)- ဘက်ထရီအနုတ်ပြစက်သို့ ကြယ်ပွင့်ချိတ်ဆက်ပါ။
ချိတ်ဆက်မှုအမှတ်- အာရုံခံခုခံကိရိယာအနီးရှိ အချက်တစ်ခုတည်းတွင် analog နှင့် power ground ချိတ်ဆက်ပါ။

အစိတ်အပိုင်းရွေးချယ်မှုစစ်ဆေးစာရင်း

ယုံကြည်စိတ်ချရသော BMS PCBA သည် မှန်ကန်သော ပစ္စည်းများ တောင်းခံလွှာဖြင့် စတင်သည်။

သင်၏ BMS ပရောဂျက်အတွက် ပြီးပြည့်စုံသော BOM နှင့် ဒီဇိုင်းစစ်ဆေးမှုစာရင်းကို လိုအပ်ပါသလား။

အခမဲ့ BMS PCBA စစ်ဆေးစာရင်း → ဒေါင်းလုဒ်လုပ်ပါ။

Analog Front End (AFE)

ထူးခြားချက်	အနည်းဆုံးလိုအပ်ချက်	နှစ်သက်သည်။
Cell Voltage Measurement တိကျမှု	±10mV	±3mV
Built-in Balancing FETs	50mA မှ 100mA	> 100mA အတွက် ပြင်ပချိန်ခွင်လျှာ
Wire Detection ကိုဖွင့်ပါ။	ဟုတ်ကဲ့	ဟုတ်ကဲ့
အပူချိန်ချန်နယ်များ	3	၅+

အကြံပြုထားသည့် AFE မိသားစုများ- Texas Instruments BQ769x2 (16S အထိ)၊ Analog စက်များ LTC681x (ဗို့အားမြင့်)၊ NXP MC33771C (မော်တော်ကား)။

ပါဝါ MOSFETs

ဗို့အားအဆင့်သတ်မှတ်ချက်- အနည်းဆုံး 1.5x အမြင့်ဆုံး ဗို့အား။ 16S Li-ion (67V အမြင့်ဆုံး) အတွက် 100V FETs ကိုသုံးပါ။
လက်ရှိအဆင့်သတ်မှတ်ချက်- 100°C လမ်းဆုံအပူချိန်တွင် 2x ဆက်တိုက် ထုတ်လွှတ်သည့် လက်ရှိ။
Parallel FETs- 100A+ အတွက်၊ အပြိုင် 4 မှ 8 FET ကိုသုံးပါ။ တစ်ပြိုင်နက်ပြောင်းကြောင်းသေချာစေရန် ဂိတ်ခြေရာများသည် တူညီသောအရှည်ရှိရမည်။

လက်ရှိ Sense Resistor

ကန့်သတ်ချက်	တန်ဖိုး	အကြောင်းပြချက်
ခုခံမှု	0.5mΩ မှ 2mΩ	ဓာတ်အားဆုံးရှုံးမှုကို လျော့နည်းစေသည်။
စာနာထောက်ထားမှု	±1% သို့မဟုတ် ပိုကောင်းသည်။	လက်ရှိ ခရီးစဉ်၏ တိကျမှုအပေါ် သက်ရောက်မှုရှိသည်။
Temperature Coefficient	အမြင့်ဆုံး ±50ppm/°C	အပူရှိန်ဖြင့် ပျံ့လွင့်ခြင်းကို ကာကွယ်ပေးသည်။
ပစ္စည်း	သတ္တုအလွိုင်း (Manganin)၊	short circuit detection အတွက် inductance နည်း

ယုံကြည်စိတ်ချရမှုအတွက် Passive အစိတ်အပိုင်းများ

Capacitors- X7R သို့မဟုတ် X5R dielectric only။ AFE ပင်များအနီးတွင် Y5V သို့မဟုတ် Z5U မသုံးပါနှင့်။
အာရုံခံသွင်းအားများအတွက် ခုခံအားများ- 1kΩ မှ 10kΩ ဆဲလ်အာရုံခံလိုင်းတိုင်းရှိ အတွဲလိုက် resistors။ အမှားအယွင်းဖြစ်ရပ်များအတွင်း လက်ရှိကန့်သတ်ချက်။
TVS ဒိုင်အိုဒိတ်- ဆဲလ်တစ်ခုစီတွင် ထည့်သွင်းမှုတစ်ခုစီတွင် 5V မှ 6V နှစ်လမ်းညွန်။ AFE သည် ESD နှင့် ဝါယာကြိုးကြိုးများပေါက်ခြင်းမှ ကာကွယ်ပေးသည်။

ထုတ်လုပ်မှုနှင့် စစ်ဆေးရေး လိုအပ်ချက်များ

ဤအဆင့်များကို လျစ်လျူရှုပါက ကောင်းစွာ ဒီဇိုင်းထုတ်ထားသော BMS PCBA တပ်ဆင်မှုတွင် အဆင်မပြေပါ။

လုပ်ငန်းစဉ်	လိုအပ်ချက်	စစ်ဆေးရေးနည်းလမ်း
Solder Paste Stencil	AFE နှင့် FET pads အတွက် 0.12mm မှ 0.15mm အထူ	SPI ( Solder Paste စစ်ဆေးခြင်း)
Reflow Profile	အမြင့်ဆုံး 240°C မှ 250°C (ခဲ-မပါ)	အသုတ်အလိုက် ပရိုဖိုင်းဒေတာ
AOI (အလိုအလျောက် အလင်းစစ်ဆေးခြင်း)	Passive အစိတ်အပိုင်းများနှင့် FET လမ်းကြောင်းအပေါ် 100% လွှမ်းခြုံထားသည်။	AOI စက်မှတ်တမ်းများ
ဓာတ်မှန်စစ်ဆေးခြင်း။	FET အပူခံပြားသည် 25% အောက် ပျက်ပြယ်သွားသည်	ဓာတ်မှန်စနစ်
ICT (In-Circuit Test)	ဗို့အားပိုင်းခြားခြင်းများ၊ FET ဂိတ်များနှင့် အာရုံခံကိရိယာများအားလုံး	အိုင်စီတီ ခံစစ်မှူး
Conformal Coating	Acrylic သို့မဟုတ် ဆီလီကွန်၊ အနည်းဆုံး အထူ 0.03mm	ခရမ်းလွန်ရောင်ခြည်စစ်ဆေးခြင်း။

BMS PCBA FAQs

အောက်တွင် အင်ဂျင်နီယာများနှင့် ဘက်ထရီ ထုပ်ပိုးတပ်ဆင်သူများထံမှ နည်းပညာဆိုင်ရာ မေးခွန်းသုံးခုဖြစ်သည်။

Q1- ကျွန်ုပ်၏ BMS PCBA သည် ပုံမှန်မော်တာစတင်ချိန်အတွင်း မှားယွင်းသော လက်ရှိကာကွယ်မှုကို အဘယ်ကြောင့် ဆက်လက်ဖြစ်ပေါ်နေသနည်း။
A- သင့်တွင် အလွန်မြန်လွန်းသော OCP စစ်ထုတ်ခြင်းနှင့် ပေါင်းစပ်ထားသော လက်ရှိပြဿနာတစ်ခုရှိသည်။ ဤတွင် အင်ဂျင်နီယာ ပြုပြင်မှု ဖြစ်ပါသည် ။
BMS AFE အများစုတွင် configureable over-current protection delay (ပုံမှန်အားဖြင့် 100µs မှ 1ms) ရှိသည်။ မော်တာစတင်ခြင်း (အထူးသဖြင့် brushless DC မော်တာ) သည် 1ms မှ 5ms အတွက် 5x မှ 8x rated current ကိုဆွဲသည်။
အဆင့် 1 - အမှန်တကယ် inrush ကို တိုင်းတာပါ- အာရုံခံခုခံအားကိုဖြတ်၍ လက်ရှိစုံစမ်းစစ်ဆေးသည့် oscilloscope ကိုသုံးပါ။ အဆိုးရွားဆုံး စတင်သည့်ကာလ (အအေးခံမော်တာ၊ ဘက်ထရီနည်း) အမြင့်ဆုံးသော လက်ရှိနှင့် ကြာချိန်ကို မှတ်တမ်းတင်ပါ။
အဆင့် 2 - AFE မှတ်ပုံတင်မှုများကို ချိန်ညှိပါ- လက်ရှိ နှောင့်နှေးမှုကို 2ms မှ 5ms အထိ တိုးပါ။ ဝါယာရှော့နှောင့်နှေးမှုကို 100µs တွင်ထားပါ (၎င်းသည် ဘောင်းဘီတိုသေခြင်းကို ကာကွယ်ပေးသည်)။
အဆင့် 3 - ဟာ့ဒ်ဝဲစစ်ထုတ်ခြင်း ချိန်ညှိခြင်း- AFE လက်ရှိအာရုံခံပင်များကြားတွင် 100nF ကာပါစီတာတစ်ခုကို ထည့်ပါ။ ၎င်းသည် အလွန်တိုသော spikes များကို လျစ်လျူရှုသော 10µs မှ 20µs RC filter ကို ဖန်တီးပေးသည်။
အဆင့် 4 - ခလုတ်တိုက်နေသေးပါက- သင့်အာရုံခံနိုင်ရည်သည် ကြီးလွန်းသည်။ 2mΩ resistor သည် 100A တွင် 200mV ကိုထုတ်ပေးသည်။ လက်ရှိနှိုင်းယှဉ်မှုခရီးစဉ်များမတိုင်မီ headroom ကိုတိုးမြှင့်ရန် 1mΩ သို့မဟုတ် 0.5mΩ သို့ပြောင်းပါ။
သတိပေးချက်- OCP ကို မပိတ်ပါနှင့်။ မှားယွင်းသော ခရီးစဉ်များသည် စိတ်အနှောက်အယှက်ဖြစ်စေသည်။ မီးသည် ထာဝရတည်၏။

Q2- 200Ah ဆဲလ်များပါရှိသော 16S LiFePO4 အထုပ်ကို ဟန်ချက်ညီစေသော BMS PCBA ကို မည်သို့ဒီဇိုင်းဆွဲရမည်နည်း။
A- 200Ah ဆဲလ်များကို ဟန်ချက်ညီရန် 80mA မှ 100mA မှ Standard integrated balancing FETs (50mA မှ 160) ကြာပါမည်။ အဲဒါက အသုံးမဝင်ဘူး။ သင်သည် ပြင်ပ passive ချိန်ခွင်လျှာ သို့မဟုတ် တက်ကြွစွာ ချိန်ညှိမှု လိုအပ်သည်။
ရွေးချယ်မှု A - ပြင်ပ Passive Balancing (ကုန်ကျစရိတ်ထိရောက်မှု)-
ပြင်ပ ဟန်ချက်ညီမှုကို ထိန်းချုပ်သည့် FETs (ဥပမာ၊ BQ76952 ပြင်ပ N-channel FETs) ကို အသုံးပြုပါ။
ဆဲလ်တစ်ခုစီတွင် အစိတ်အပိုင်းရွေးချယ်မှု-
ဟန်ချက်ညီသောခုခံမှု- 10Ω မှ 22Ω၊ 5W မှ 10W (သတ္တုအောက်ဆိုဒ် သို့မဟုတ် ဝါယာအနာ)။
FET ဟန်ချက်ညီခြင်း- 60V၊ 5A၊ Rds(on) < 50mΩ။
Balancing current: 200mA မှ 500mA ။ (3.3V cell = 330mA တွင် 10Ω resistor ကိုအသုံးပြုသည်။)
PCB အပူလိုအပ်ချက်- ခုခံမှုတစ်ခုစီသည် 1W မှ 1.5W အထိ ပျံ့နှံ့သည်။ resistor တစ်ခုလျှင် 500mm² ကြေးနီဧရိယာ လိုအပ်သည်။
ရွေးချယ်မှု B - Active Balancing (စွမ်းဆောင်ရည်မြင့်မားသည်):
အသက်ဝင်သော ချိန်ခွင်လျှာ IC ကို အသုံးပြုပါ (ဥပမာ၊ အင်နာလော့ကိရိယာများ LTC3300 သို့မဟုတ် Texas Instruments BQ79616) ကို အသုံးပြုပါ။
Topology- Capacitive သို့မဟုတ် Transformer အခြေခံ။
ဟန်ချက်ညီသော လက်ရှိ- ဆဲလ်တစ်ခုလျှင် 1A မှ 5A။
ထိရောက်မှု- 85% မှ 92%။
PCB ရှုပ်ထွေးမှု- အလွှာ 6 မှ 8 အထိ၊ ဆဲလ်များကြားတွင် ဂရုတစိုက် သီးခြားခွဲထားရန် လိုအပ်သည်။
200Ah ဆဲလ်များအတွက် အကြံပြုချက်- 300mA မှ 500mA တွင် ပြင်ပ passive ချိန်ခွင်လျှာကို အသုံးပြုပါ။ ဟန်ချက်ညီသော ခံနိုင်ရည်အခင်းအကျင်းအပေါ်တွင် အပူပေးစက်တစ်ခုကို ထည့်ပါ။ သံသရာသက်တမ်းသည် အရေးကြီးပြီး ဘတ်ဂျက်သည် 2 ဆ ပိုမိုမြင့်မားသော PCBA ကုန်ကျစရိတ်ကို ခွင့်ပြုမှသာ တက်ကြွသောချိန်ခွင်လျှာဖြစ်သည်။

Q3- ထုတ်လုပ်ရန်အတွက် ကျွန်ုပ်အတည်ပြုခြင်းမပြုမီ BMS PCBA သည် မည်သည့်စစ်ဆေးမှုများ အောင်မြင်ရမည်နည်း။
A- စစ်ဆေးမှုငါးခု လိုအပ်သည်။ တစ်ခုခုကို မကျော်သွားပါနဲ့။

စမ်း	နည်းလမ်း	Pass/Fail သတ်မှတ်ချက်
1. Cell Voltage Measurement တိကျမှု	resistor ပိုင်းခြားခြင်းဖြင့် ဆဲလ်တစ်ခုစီသို့ တိကျသော 0V မှ 5V ကို အသုံးပြုပါ။ AFE ဖတ်ခြင်းကို DMM (6.5 ဂဏန်း) နှင့် နှိုင်းယှဉ်ပါ။	25°C တွင် ဆဲလ်အားလုံးတွင် ±5mV အများဆုံးအမှား။ ±10mV -20°C မှ +60°C။
2. Over-Voltage/Under-Voltage Trip	ဆဲလ်ဗို့အား အတက်အဆင်း ဖြည်းဖြည်းချင်း မြှင့်တင်ပါ။ AFE ခရီးစဉ်ကို မှတ်တမ်းတင်ပြီး ထုတ်ပေးသည့်အချက်များ။	ပရိုဂရမ်တန်ဖိုး၏ ±10mV အတွင်း ခရီး။ 0.05V နှင့် 0.15V ကြား Hysteresis
3. Over-Current Trip Test	အီလက်ထရွန်းနစ်ဝန်မှ pulsed current ကိုသုံးပါ။ ခြေလှမ်းများတိုးလာသည်။ ခရီးစဉ်အမှတ်နှင့် တုံ့ပြန်ချိန်ကို မှတ်တမ်းတင်ပါ။	ပရိုဂရမ်တန်ဖိုး၏ ± 5% အတွင်း ခရီးလက်ရှိ။ ဝါယာရှော့အတွက် ခရီးကြာချိန် 1ms အောက်။
4. ဟန်ချက်ညီသောလုပ်ဆောင်ချက်	ဆဲလ်တစ်ခုအား အခြားအရာများထက် 50mV မြင့်အောင် ဖိအားပေးပါ။ ချိန်ခွင်လျှာကို 1 နာရီကြာအောင်ဖွင့်ပါ။	ဆဲလ်ဗို့အားများသည် 15mV အတွင်းနှင့် ညီမျှသည်။ FET အပူချိန်သည် 40°C အောက်တွင် မြင့်တက်လာသည်။
5. Sleep Mode Current	ပြင်ပပါဝါအားလုံးကို ဖယ်ရှားပါ။ 10 မိနစ်အကြာတွင်ဘက်ထရီအိတ်မှလက်ရှိဆွဲအားကိုတိုင်းတာပါ။	LiFePO4 စာရေးကိရိယာအတွက် 50µA အောက်။ သယ်ဆောင်ရနိုင်သော Li-ion အတွက် 20µA အောက်။
